申請日2016.05.30
公開(公告)日2017.02.08
IPC分類號B01D21/24
摘要
本實用新型提供了一種污水池的刮擦環結構,屬于污水處理技術領域,該結構設在污水池的內壁上，它包括一個環形架體，環形架體的外邊貼設在污水池的內壁上，環形架體的外緣設有刮刃，所述的刮刃在環形架體移動時能產生鏟刮污水池內壁的作用，所述的環形架體上設有一根勾拉桿。通過刮刃能將污水池內壁的所有污垢都推向一邊，再?gòu)倪M(jìn)水口或出水口中撈出就更為方便。

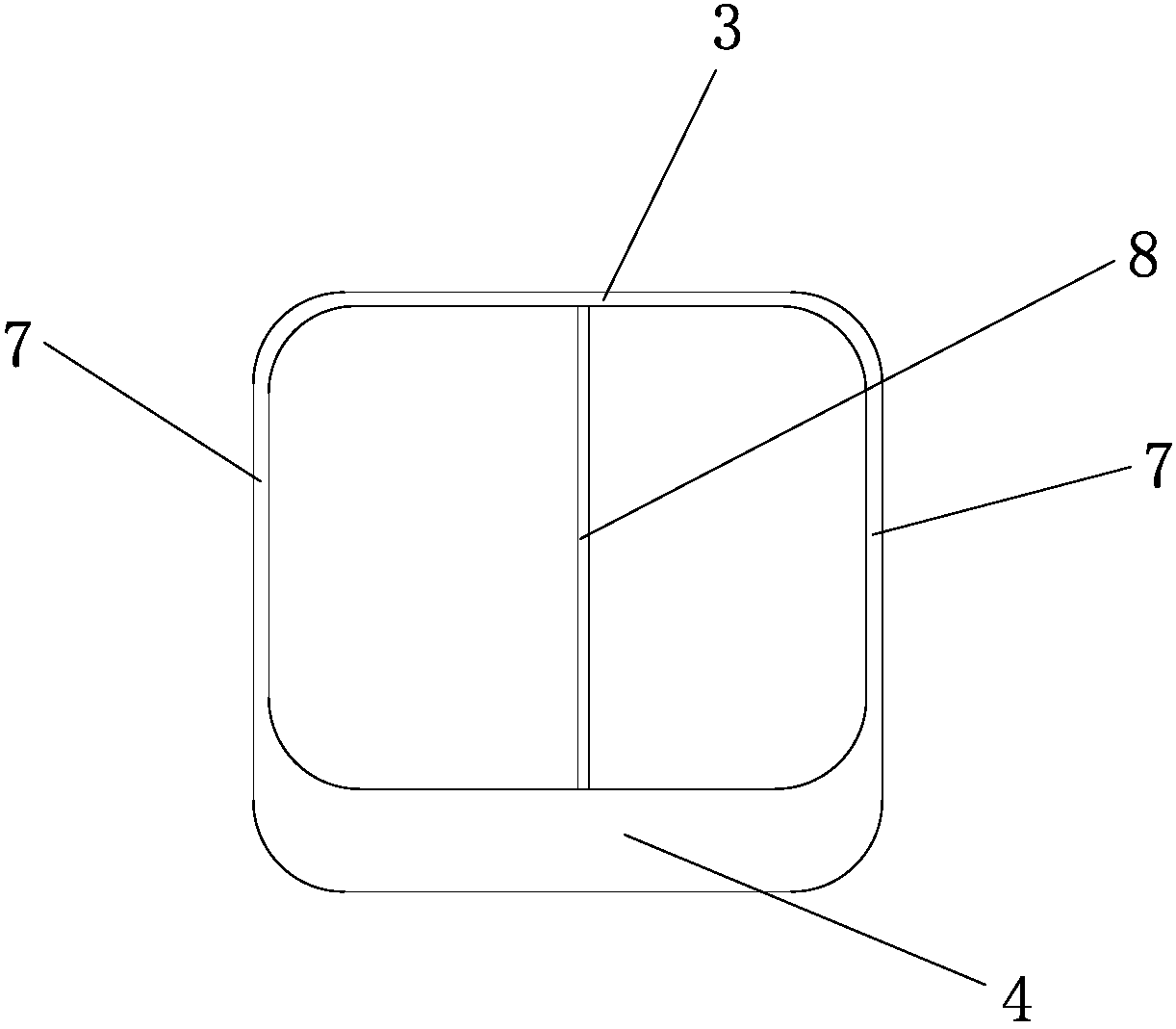

摘要附圖
權利要求書
1.一種污水池的刮擦環結構,該結構設在污水池的內壁上，其特征在于，它包括一個環形架體，環形架體的外邊貼設在污水池的內壁上，環形架體的外緣設有刮刃，所述的刮刃在環形架體移動時能產生鏟刮污水池內壁的作用，所述的環形架體上設有一根勾拉桿,所述的刮刃上設有斜導邊，斜導邊與污水池的內壁形成鈍角,所述的斜導邊分為上導邊、側導邊和下導邊，所述的下導邊長度大于上導邊。
2.根據權利要求1所述的一種污水池的刮擦環結構，其特征在于，所述的勾拉桿橫跨且固定在環形架體的上下或是左右。
說明書
一種污水池的刮擦環結構
技術領域
本實用新型屬于污水處理技術領域，特別涉及一種污水池的刮擦環結構。
背景技術
因?yàn)槲鬯氐墓δ懿煌�，有的污水池結構沒有上面的窗口，只是設有兩個左右的進水口和出水口。排污時，用吸管將沉淀的濃縮液吸出，但是污水池的內壁上還有一層污垢凝聚，很難去除，現在我們都是找人工將鏟子伸到污水池里將污垢刮出，清理非常的麻煩，而且還不一定干凈。
發明內容
本實用新型的目的是針對現有污水池清理存在的上述問題，提供一種機械刮擦污水池內壁的結構。
本實用新型的目的可通過下列技術方案來實現：一種污水池的刮擦環結構,該結構設在污水池的內壁上，其特征在于，它包括一個環形架體，環形架體的外邊貼設在污水池的內壁上，環形架體的外緣設有刮刃，所述的刮刃在環形架體移動時能產生鏟刮污水池內壁的作用，所述的環形架體上設有一根勾拉桿。
所述的刮刃上設有斜導邊，斜導邊與污水池的內壁形成鈍角。
所述的斜導邊分為上導邊、側導邊和下導邊，所述的下導邊長度大于上導邊。
所述的勾拉桿橫跨且固定在環形架體的上下或是左右。
與現有技術相比，通過刮刃能將污水池內壁的所有污垢都推向一邊，再?gòu)倪M(jìn)水口或出水口中撈出就更為方便。
