　　摘要

　　一種用于應急的飲用水處理器，屬于水處理設備技術領域，包括原水水袋、單向手動泵、超濾過濾器和產水水袋;所述單向手動泵一端連通原水水袋，另一端連通超濾過濾器;所述產水水袋連通超濾過濾器。所述超濾過濾器包括超濾罐、膜封頭和超濾膜絲;所述膜封頭固定于超濾罐內壁，且將超濾罐內腔分隔為上腔和下腔;所述超濾膜絲置于下腔內并呈長絲狀;所述超濾膜絲有一組且均為回型結構。超濾膜絲采用回型結構，膜絲處于一種擾動狀態，提高了膜絲的運動性，減少膜表面結垢，減輕膜絲污堵;本飲用水處理器采用死端過濾的方式，未設置濃水排放口，可減少膜操作壓力變化大等問題，不需設置壓力控制閥，結構更加簡單，操作方便。

　　權利要求書

　　1.一種用于應急的飲用水處理器，其特征在于，包括原水水袋(100)、單向手動泵(300)、超濾過濾器(500)和產水水袋(700);所述單向手動泵(300)一端連通原水水袋(100)，另一端連通超濾過濾器(500);所述產水水袋(700)連通超濾過濾器(500)。

　　2.如權利要求1所述的一種用于應急的飲用水處理器，其特征在于，所述原水水袋(100)和產水水袋(700)均為軟體水袋;所述原水水袋(100)頂端設置手提把手(101);所述原水水袋(100)設置有原水進口(102)和原水出口(103);所述原水出口(103)通過第一旋轉接頭(104)與進水軟管(200)相連;所述單向手動泵(300)連接有進水軟管(200)和超濾進管(400);所述超濾過濾器(500)連接有超濾進管(400)和超濾出管(600);所述產水水袋(700)設置有產水進口(701)和產水出口(702);所述產水進口(701)通過第二旋轉接頭(703)與超濾出管(600)相連;所述產水出口(702)連接有排放管(800)。

　　3.如權利要求1或2所述的一種用于應急的飲用水處理器，其特征在于，所述超濾過濾器(500)包括超濾罐(501)、膜封頭(510)和超濾膜絲(516);所述膜封頭(510)固定于超濾罐(501)內壁，且將超濾罐(501)內腔分隔為上腔(504)和下腔(515);所述超濾膜絲(516)置于下腔(515)內并呈長絲狀;所述超濾膜絲(516)有一組且均為回型結構，一端密封固定于膜封頭(510)并與上腔(504)貫通，另一端彎曲后相互匯聚連接。

　　4.如權利要求3所述的一種用于應急的飲用水處理器，其特征在于，所述超濾罐(501)為中空的罐體，包括上罐(502)與下罐(503);所述膜封頭(510)周向設置有一環凸出的卡圈(511);所述上罐(502)與下罐(503)螺紋連接且卡圈(511)卡設于上罐(502)與下罐(503)之間;所述卡圈(511)墊設有墊片(512);所述上罐(502)與膜封頭(510)圍設出上腔(504);所述下罐(503)與膜封頭(510)圍設出下腔(515)。

　　5.如權利要求4所述的一種用于應急的飲用水處理器，其特征在于，所述上罐(502)設置有進水連接件和產水連接件;所述進水連接件由進水彎頭(505)和進水隔板接頭(506)組成;所述進水彎頭(505)一端與進水隔板接頭(506)通過凹槽卡接，另一端設置鎖牙接頭，進水彎頭(505)通過鎖牙接頭與超濾進管(400)相連;所述進水隔板接頭(506)插設于上罐(502)并與上罐(502)螺紋連接;所述進水隔板接頭(506)連接進水彎頭(505)和過渡接頭(507);所述進水彎頭(505)和過渡接頭(507)分別插設于進水隔板接頭(506)兩端。

　　6.如權利要求5所述的一種用于應急的飲用水處理器，其特征在于，所述產水連接件由產水彎頭(508)和產水隔板接頭(509)組成;所述產水彎頭(508)一端與產水隔板接頭(509)通過凹槽卡接，另一端設置鎖牙接頭，產水彎頭(508)通過鎖牙接頭與超濾出管(600)相連;所述產水隔板接頭(509)插設于上罐(502)并與上罐(502)螺紋連接;所述產水隔板接頭(509)外端插設產水彎頭(508)，內端延伸至上腔(504);所述進水彎頭(505)和產水彎頭(508)均配設有彎頭堵頭。

　　7.如權利要求6所述的一種用于應急的飲用水處理器，其特征在于，所述膜封頭(510)開設有軸向貫穿的中心孔(513)，所述過渡接頭(507)插設于中心孔(513)，并且過渡接頭(507)和中心孔(513)內壁之間設有O型圈(514)。

　　8.如權利要求7所述的一種用于應急的飲用水處理器，其特征在于，所述超濾膜絲(516)繞膜封頭(510)中軸環形陣列，超濾膜絲(516)末端交匯于中軸。

　　說明書

　　一種用于應急的飲用水處理器

　　技術領域

　　本發明屬于水處理設備技術領域，具體涉及為一種用于應急的飲用水處理器。

　　背景技術

　　受到環境污染等因素的影響，現在的自來水、井水、河水、湖水等普遍都不適于直接飲用，這給野外旅行、探險、科考的隊伍以及軍隊野戰單兵造成飲水不便。為了減輕負擔，他們只能攜帶瓶裝水，但是由于攜帶量有限，往往不能滿足救援所需。因此，他們有必要攜帶一種便攜式手動飲用水處理器，通過凈化周圍環境中的可得的地表水以解決上述飲水問題。

　　傳統的便攜式手動飲用水處理器主要有以下兩種形式：

　　一種是以濾芯材料為主體的飲用水處理器，主體采用纖維濾芯、毛細管濾芯、薄膜式濾芯等。例如：公開號為CN2895392的中國實用新型公開了一種軍隊單兵凈水杯，以及公開號為CN10185072A的中國發明申請公開了一種放置在軍用水壺內的凈水器。該類型的凈水器普遍存在濾芯精度不高、易污堵需時常更換、拆卸繁瑣等問題，既不經濟又不環保，且產水量有限;

　　另一種是以超濾為主體的凈水器。超濾是一種介于微濾和納濾之間，能將溶液進行分離、凈化、濃縮的膜透過分離技術。超濾膜截留顆粒粒徑在1nm~0.1μm之間，能夠有效地去除水中的懸浮顆粒、膠體、濁度和病原菌等大分子物質，且所需操作壓力較低。目前市場上用于水處理的超濾膜基本上以中空纖維為主，通常是在筒體內設置中心管，將超濾膜置于筒內壁與中心管之間，并將超濾膜絲固定在筒體兩端。這種結構易產生清潔死角，使膜絲受損變形，拆卸麻煩不易清理。

　　由此可見，傳統的適用于個人使用的飲用水處理器存在的主要問題是：效期有限、產水量較低、結構復雜，操作繁瑣、易造成膜污堵。

　　發明內容

　　本發明的目的在于克服上述提到的缺陷和不足，而提供一種用于應急的飲用水處理器。

　　本發明實現其目的采用的技術方案如下。

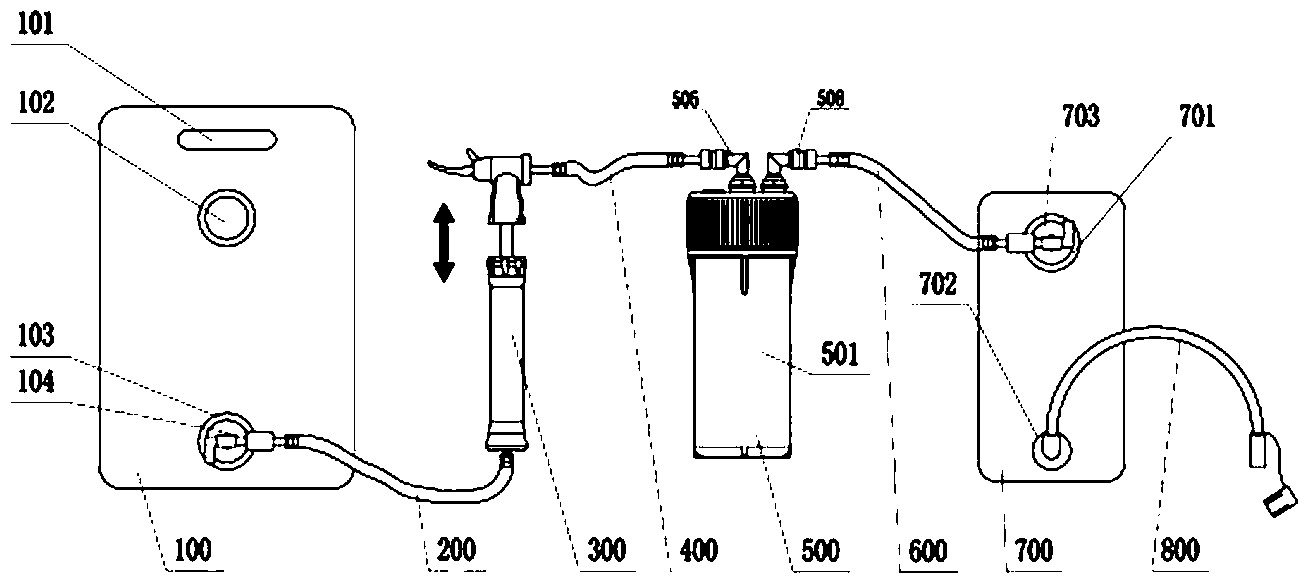

　　一種用于應急的飲用水處理器，包括原水水袋、單向手動泵、超濾過濾器和產水水袋;所述單向手動泵一端連通原水水袋，另一端連通超濾過濾器;所述產水水袋連通超濾過濾器。

　　所述原水水袋和產水水袋均為軟體水袋;所述原水水袋頂端設置手提把手;所述原水水袋設置有原水進口和原水出口;所述原水出口通過第一旋轉接頭與進水軟管相連;所述單向手動泵連接有進水軟管和超濾進管;所述超濾過濾器連接有超濾進管和超濾出管;所述產水水袋設置有產水進口和產水出口;所述產水進口通過第二旋轉接頭與超濾出管相連;所述產水出口連接有排放管。

　　所述超濾過濾器包括超濾罐、膜封頭和超濾膜絲;所述膜封頭固定于超濾罐內壁，且將超濾罐內腔分隔為上腔和下腔;所述超濾膜絲置于下腔內并呈長絲狀;所述超濾膜絲有一組且均為回型結構，一端密封固定于膜封頭并與上腔貫通，另一端彎曲后相互匯聚連接。

　　所述超濾罐為中空的罐體，包括上罐與下罐;所述膜封頭周向設置有一環凸出的卡圈;所述上罐與下罐螺紋連接且卡圈卡設于上罐與下罐之間;所述卡圈墊設有墊片;所述上罐與膜封頭圍設出上腔;所述下罐與膜封頭圍設出下腔。

　　所述上罐設置有進水連接件和產水連接件;所述進水連接件由進水彎頭和進水隔板接頭組成;所述進水彎頭一端與進水隔板接頭通過凹槽卡接，另一端設置鎖牙接頭，進水彎頭通過鎖牙接頭與超濾進管相連;所述進水隔板接頭插設于上罐并與上罐螺紋連接;所述進水隔板接頭連接進水彎頭和過渡接頭;所述進水彎頭和過渡接頭分別插設于進水隔板接頭兩端。

　　所述產水連接件由產水彎頭和產水隔板接頭組成;所述產水彎頭一端與產水隔板接頭通過凹槽卡接，另一端設置鎖牙接頭，產水彎頭通過鎖牙接頭與超濾出管相連;所述產水隔板接頭插設于上罐并與上罐螺紋連接;所述產水隔板接頭外端插設產水彎頭，內端延伸至上腔;所述進水彎頭和產水彎頭均配設有彎頭堵頭。

　　所述膜封頭開設有軸向貫穿的中心孔，所述過渡接頭插設于中心孔，并且過渡接頭和中心孔內壁之間設有O型圈。

　　所述超濾膜絲繞膜封頭中軸環形陣列，超濾膜絲末端交匯于中軸。

　　本發明具有以下優點：

　　1、超濾膜絲采用回型結構，膜絲處于一種擾動狀態，提高了膜絲的運動性，減少膜表面結垢，減輕膜絲污堵;

　　2、本飲用水處理器采用死端過濾的方式，未設置濃水排放口，可減少膜操作壓力變化大等問題，不需設置壓力控制閥，結構更加簡單，操作方便;

　　3、本飲用水處理器各部件均采用快插式或螺紋連接，便于拆卸，對膜絲的清洗更加徹底，減少清洗死角;配備有軟體水袋和水管，易折疊，方便攜帶。
