申請日2016.05.30

　　公開(公告)日2016.12.21

　　IPC分類號C02F9/08

　　摘要

　　本實用新型公開了種污水過濾環保裝置，包括裝置本體，所述裝置本體的一側設有污水進管，所述裝置本體的另一側設有凈水出管，所述裝置本體的內壁頂部等距設有第一分隔板和第二分隔板，且第一分隔板和第二分隔板將裝置本體分為過濾室、消毒室和儲水室，該過濾室的中部設有過濾網板，所述過濾網板的下方設有過濾層，所述第一分隔板的底部與裝置本體之間留有通孔，且通孔處設有污水過濾墻。該污水過濾環保裝置，達到了對污水過濾環保的效果，節約水能源，通過對過濾網板、過濾層的設置，對污水進行簡單的過濾，并且對污水過濾墻的改進，提高了污水的凈化效果，達到水資源的循環利用效果，減少了對大氣的污染。

　　摘要附圖



　　權利要求書

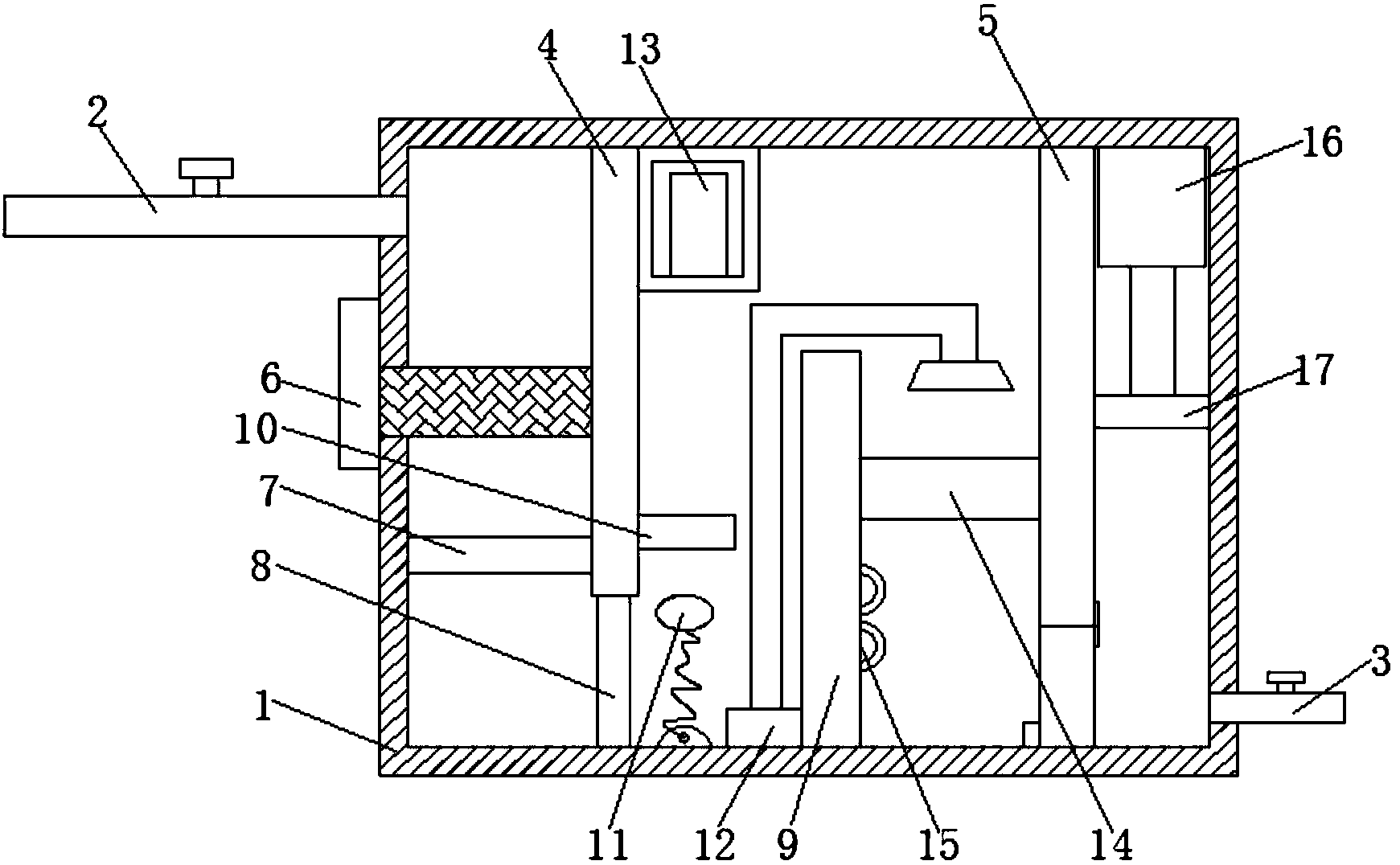

　　1.一種污水過濾環保裝置，包括裝置本體(1)，所述裝置本體(1)的一側設有污水進管(2)，所述裝置本體(1)的另一側設有凈水出管(3)，所述裝置本體(1)的內壁頂部等距設有第一分隔板(4)和第二分隔板(5)，且第一分隔板(4)和第二分隔板(5)將裝置本體(1)分為過濾室、消毒室和儲水室，其特征在于：該過濾室的中部設有過濾網板(6)，所述過濾網板(6)的下方設有過濾層(7)，所述第一分隔板(4)的底部與裝置本體(1)之間留有通孔，且通孔處設有污水過濾墻(8);

　　該消毒室內設有擋板(9)，且擋板(9)的頂部與消毒室的上部內壁留有空隙，所述第一分隔板(4)的內壁上設有壓力傳感器(10)，且壓力傳感器(10)的下方對應設有浮球(11)，所述浮球(11)通過拉力繩與設在消毒室內的掛鉤連接，所述擋板(9)的一側設有水泵(12)，且水泵(12)的上部設有水管，水管的一端延伸至擋板(9)的另一側，水管的端部設有噴頭，消毒室的頂部一側設有控制器(13)，所述擋板(9)的另一側與消毒室內壁之間設有活性炭吸附裝置(14)，所述擋板(9)的內壁上設有紫外殺菌燈(15);

　　所述第二分隔板(5)的底部通過合頁活動連接有門板，且門板設在消毒室的一側底部設有限位塊，儲水室的頂部設有氣缸(16)，所述的底部設有伸縮桿，且伸縮桿的底部設有活塞(17)，所述活塞(17)的兩側與儲水式的內壁緊密貼合，所述控制器(13)與水泵(12)、壓力傳感器(10)、氣缸(16)和紫外殺菌燈(15)電連接。

　　2.根據權利要求1所述的一種污水過濾環保裝置，其特征在于：所述過濾網板(6)為抽拉式網板，且過濾網板(6)由兩個孔徑密度不同的網板構成。

　　3.根據權利要求1所述的一種污水過濾環保裝置，其特征在于：所述過濾層(7)為碎石顆粒層。

　　4.根據權利要求1所述的一種污水過濾環保裝置，其特征在于：所述污水過濾墻(8)包括過濾砂層(81)，所述過濾砂層(81)的兩側設有多孔磚層(82)，且多孔磚層(82)的外側設有污水過濾網片層(83)。

　　5.根據權利要求1所述的一種污水過濾環保裝置，其特征在于：所述污水進管(2)和凈水出管(3)上均設有流量截止閥。

　　說明書

　　一種污水過濾環保裝置

　　技術領域

　　本實用新型涉及環保技術領域，具體為一種污水過濾環保裝置。

　　背景技術

　　水資源是發展國民經濟不可缺少的重要自然資源。在世界許多地方，對水的需求已經超過水資源所能負荷的程度，同時有許多地區也瀕臨水資源利用之不平衡，所以我們要珍惜水資源，目前，國內大多數工業及生活污水處理方式一般都是直接排放，雖然節省了成本，但是造成水源浪費和水源污染，導致大氣的污染，給人們帶來影響，給自身帶來不必要的麻煩。

　　實用新型內容

　　本實用新型的目的在于提供一種污水過濾環保裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種污水過濾環保裝置，包括裝置本體，所述裝置本體的一側設有污水進管，所述裝置本體的另一側設有凈水出管，所述裝置本體的內壁頂部等距設有第一分隔板和第二分隔板，且第一分隔板和第二分隔板將裝置本體分為過濾室、消毒室和儲水室，該過濾室的中部設有過濾網板，所述過濾網板的下方設有過濾層，所述第一分隔板的底部與裝置本體之間留有通孔，且通孔處設有污水過濾墻。

　　該消毒室內設有擋板，且擋板的頂部與消毒室的上部內壁留有空隙，所述第一分隔板的內壁上設有壓力傳感器，且壓力傳感器的下方對應設有浮球，所述浮球通過拉力繩與設在消毒室內的掛鉤連接，所述擋板的一側設有水泵，且水泵的上部設有水管，水管的一端延伸至擋板的另一側，水管的端部設有噴頭，消毒室的頂部一側設有控制器，所述擋板的另一側與消毒室內壁之間設有活性炭吸附裝置，所述擋板的內壁上設有紫外殺菌燈。

　　所述第二分隔板的底部通過合頁活動連接有門板，且門板設在消毒室的一側底部設有限位塊，儲水室的頂部設有氣缸，所述的底部設有伸縮桿，且伸縮桿的底部設有活塞，所述活塞的兩側與儲水式的內壁緊密貼合，所述控制器與水泵、壓力傳感器、氣缸和紫外殺菌燈電連接。

　　優選的，所述過濾網板為抽拉式網板，且過濾網板由兩個孔徑密度不同的網板構成。

　　優選的，所述過濾層為碎石顆粒層。

　　優選的，所述污水過濾墻包括過濾砂層，所述過濾砂層的兩側設有多孔磚層，且多孔磚層的外側設有污水過濾網片層。

　　優選的，所述污水進管和凈水出管上均設有流量截止閥。

　　與現有技術相比，本實用新型的有益效果是：該污水過濾環保裝置，達到了對污水過濾環保的效果，節約水能源，保護環境，通過對過濾網板、過濾層的設置，對污水進行簡單的過濾，并且對污水過濾墻的改進，提高了污水的凈化效果，達到水資源的循環利用效果，減少了對大氣的污染，通過對活性炭吸附層和紫外殺菌燈的設置，進一步對過濾的進水進行消毒殺菌，提高水質量，提高水資源的利用率，通過氣缸和活塞的配合，可方便的把潔凈的水輸送出去。
