申請日2016.05.14

　　公開(公告)日2016.10.05

　　IPC分類號C02F11/12; C02F11/00

　　摘要

　　本實用新型公開了一種高效污泥處理設備，所述預處理池的內部設有攪拌器，所述預處理池的上端設有進泥口，所述進泥口的右側設有控制器，所述預處理池通過第一管道與處理池固定連接，所述第一管道內部設有抽泥泵，所述處理池的內部設有菌種計數器，所述菌種計數器的右側設有滅菌器，所述處理池通過第二管道與儲氣室固定連接，所述第二管道內設有引風機和空氣過濾器，所述處理池通過第三管道與水池固定連接，所述第三管道設有消毒器和離心脫水機，所述處理池通過第四管道與泥池固定連接，所述空氣過濾器通過引風機與控制器電性連接。該實用新型設計合理、智能化程度高、污泥處理效率更高、更徹底、實用性強、操作簡單值得大范圍推廣。

　　權利要求書

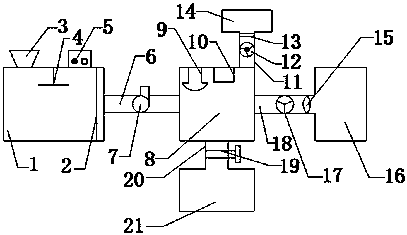

　　1.一種高效污泥處理設備，包括預處理池(1)、格柵(2)和閥門(19)，其特征在于：所述預處理池(1)的內部設有攪拌器(4)，所述預處理池(1)的上端設有進泥口(3)，所述進泥口(3)的右側設有控制器(5)，所述預處理池(1)通過第一管道(6)與處理池(8)固定連接，所述第一管道(6)內部設有抽泥泵(7)，所述處理池(8)的內部設有菌種計數器(9)，所述菌種計數器(9)的右側設有滅菌器(10)，所述處理池(8)通過第二管道(11)與儲氣室(14)固定連接，所述第二管道(11)內設有引風機(12)和空氣過濾器(13)，所述處理池(8)通過第三管道(18)與水池(16)固定連接，所述第三管道(18)設有消毒器(15)和離心脫水機(17)，所述處理池(8)通過第四管道(20)與泥池(21)固定連接，所述空氣過濾器(13)通過引風機(12)與控制器(5)電性連接，所述消毒器(15)通過離心脫水機(17)與控制器(5)電性連接，所述滅菌器(10)通過菌種計數器(9)與控制器(5)電性連接，所述抽泥泵(7)通過攪拌器(4)與控制器(5)電性連接。

　　2.根據權利要求1所述的一種高效污泥處理設備，其特征在于：所述處理池(1)內設有格柵(2)，且格柵(2)設置為雙層格柵(2)。

　　3.根據權利要求1所述的一種高效污泥處理設備，其特征在于：所述第四管道(20)上閥門(19)。

　　4.根據權利要求1所述的一種高效污泥處理設備，其特征在于：所述第一管道(6)、第二管道(11)、第三管道(18)和第四管道(20)均設置為圓柱形，且第一管道(6)、第二管道(11)、第三管道(18)和第四管道(20)的半徑之比為1：1：1：1。

　　5.根據權利要求1所述的一種高效污泥處理設備，其特征在于：所述滅菌器(10)設置為2組。

　　說明書

　　一種高效污泥處理設備

　　技術領域

　　本實用新型屬于污泥處理技術領域，具體涉及一種高效污泥處理設備。

　　背景技術

　　目前,我國污泥處理與處置尚處于起步階段,在全國現有污水處理設施中有污泥穩定處理設施的還不到1/2,處理工藝和配套設備較為完善的不到1/10,能夠正常運行的為數更少,并且主要集中在日處理量超過150000m3的大型污水處理廠，全國城鎮污水污泥中有55.7%未經任何穩定化處理,通過簡單的污泥脫水后便直接進行填埋、焚燒等方式處理，這就造成了:(1)污泥體積龐大,造成污泥處置費用龐大;(2)污泥極不穩定,污泥中有機成分一旦發生腐敗變質對環境會造成嚴重的二次污染;(3)污泥中的有用資源未得到利用,帶來了資源的浪費,不符合可持續發展的目標。

　　當前國內外污泥處理處置所依循的原則均是“減量化、穩定化、無害化和資源化”，污泥穩定處理的要求是最終處置時對環境無害。根據我國《城鎮污水處理廠污染物排放標準》(GB18918—2002)中規定:城鎮污水處理廠的污泥應進行穩定化處理,處理后應達到國家制定的標準后，方可以進行排放，因此，各大城市紛紛加大對我國污泥的治理工作，但是，有的污泥處理設備，處理效果不明顯，既浪費了人力又浪費了財力，仍然會對環境造成一定的污染，針對我國污泥處理中存在的技術缺陷，發明一種高效污泥處理設備去解決上述問題，很有必要。

　　實用新型內容

　　本實用新型的目的在于提供一種高效污泥處理設備，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種高效污泥處理設備，包括預處理池、格柵和閥門，所述預處理池的內部設有攪拌器，所述預處理池的上端設有進泥口，所述進泥口的右側設有控制器，所述預處理池通過第一管道與處理池固定連接，所述第一管道內部設有抽泥泵，所述處理池的內部設有菌種計數器，所述菌種計數器的右側設有滅菌器，所述處理池通過第二管道與儲氣室固定連接，所述第二管道內設有引風機和空氣過濾器，所述處理池通過第三管道與水池固定連接，所述第三管道設有消毒器和離心脫水機，所述處理池通過第四管道與泥池固定連接，所述空氣過濾器通過引風機與控制器電性連接，所述消毒器通過離心脫水機與控制器電性連接，所述滅菌器通過菌種計數器與控制器電性連接，所述抽泥泵通過攪拌器與控制器電性連接。

　　優選的，所述處理池內設有格柵，且格柵設置為雙層格柵。

　　優選的，所述第四管道上閥門。

　　優選的，所述第一管道、第二管道、第三管道和第四管道均設置為圓柱形，且第一管道、第二管道、第三管道和第四管道的半徑之比為1：1：1：1。

　　優選的，所述滅菌器設置為2組。

　　本實用新型的技術效果和優點：該高效污泥處理設備，在預處理池中設置攪拌器，可以加快污泥的溶解，使其各類雜質分散勻均勻，便于后續處理，設置格柵可以把大塊的不溶物顆粒攔截掉，逐步實現分層處理污泥，菌種計數器把菌種信號傳遞給控制器，控制器接收信號后，與預設的菌種信號進行對比，然后決定滅菌器是否工作，智能化程度高，設置空氣過濾器可以把溶解在污泥中有害氣體過濾體，使污泥處理更加徹底，設置離心脫水機可以把污泥中的污泥和水分開處理，消毒器可以把水進行再次消毒處理，使水的安全性能更好，通過設置儲氣室、泥池和水池可以實現污泥的分級處理，污泥處理效率高，該實用新型設計合理、智能化程度高、污泥處理效率更高、更徹底、實用性強、操作簡單值得大范圍推廣。
