申請日2016.04.29

　　公開(公告)日2016.07.13

　　IPC分類號C02F9/10

　　摘要

　　本發明涉及火電廠能源、資源回收利用、節能環保技術領域，尤其涉及一種火電廠高含鹽廢水零排放處理新工藝。本發明通過將脫硫廢水、渣水與循環冷卻排污水進行混合處理，節省了處理單元的占地面積、減少了處理過程中酸堿的投加量、降低了脫硫廢水以及渣水的鹽濃度，從而降低后續處理裝置的運行負荷以及處理費用，根據組合工藝的處理特點并結合電廠生產過程中不同車間的用水要求，可將水質進行分段回用，以提高回用水的整體回用率，同時降低運行成本。通過將結晶微濾裝置、碟管式反滲透裝置和機械蒸汽再壓縮裝置進行組合，可將電廠高含鹽廢水以及循環冷卻排污水全部資源化，最終實現真正的零排放。

　　權利要求書

　　1.一種火電廠高含鹽廢水零排放處理新工藝，其特征在于，包括以下步驟：

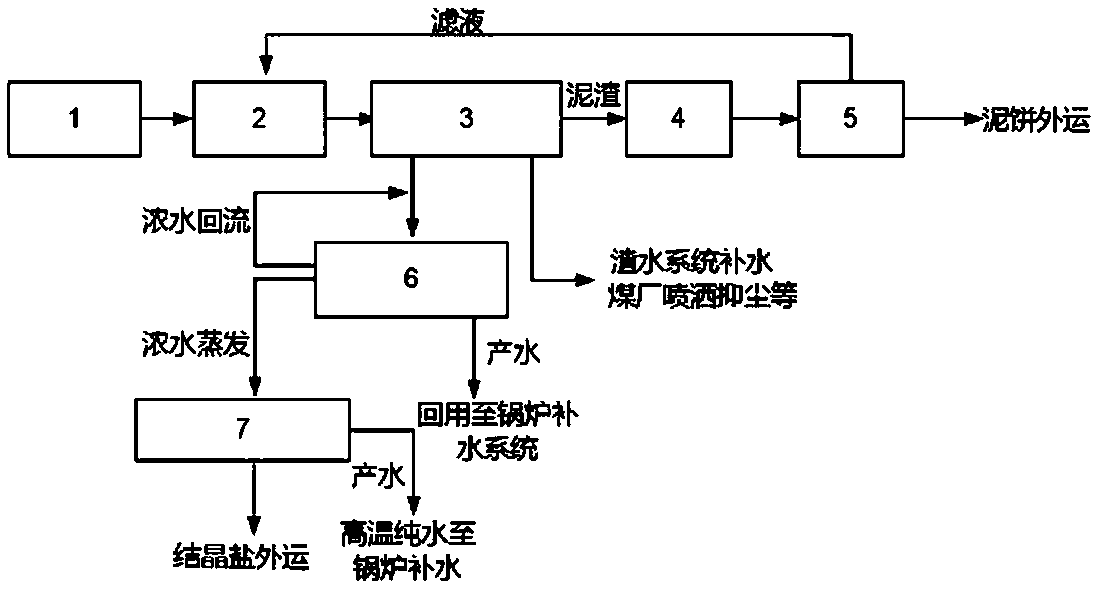

　　1)、產生的脫硫廢水、渣水與循環冷卻排污水在集水池(1)進行充分混合，此后經反應池(2)、結晶微濾裝置(3)后，產水進入下一級處理工序，污泥通過污泥濃縮池(4)和污泥壓濾機(5)后，得到泥餅和濾液，濾液回流至反應池(2)，泥餅外運;

　　2)、步驟1)中的產水一部分可回用于除渣補水和煤廠抑塵等，其余部分通過碟管式反滲透裝置(6)后，產水回用于鍋爐補給水處理系統，濃水進入下一級處理工序;

　　3)、步驟2)中產生的濃水經機械蒸汽再壓縮裝置(7)蒸發結晶后進行固液分離，得到高溫純水和結晶鹽，純水回用于鍋爐補給水，結晶鹽外運。

　　2.根據權利要求1所述的一種火電廠高含鹽廢水零排放處理新工藝，其特征在于：碟管式反滲透裝置(6)產生的濃水中，30%—50%的水量回流至碟管式反滲透裝置(6)的進水管。

　　說明書

　　一種火電廠高含鹽廢水零排放處理新工藝

　　技術領域

　　本發明涉及火電廠能源、資源回收利用、節能環保技術領域，尤其涉及一種火電廠高含鹽廢水零排放處理新工藝。

　　背景技術

　　火電廠排放的渣水以及脫硫廢水含鹽量較高，其總?cè)芙夤腆w(TDS)一般高達20000mg/L，含有Hg、Pb、Cr、Ni等重金屬離子，易造成結垢且具有一定的腐蝕性，特別是脫硫廢水，其Cl-濃度高達幾萬ppm，對金屬管材的腐蝕較嚴重，因此增加了廢水處理的難度和運行費用。目前大多數電廠高含鹽廢水僅經簡單處理后直接外排。

　　火電廠循環冷卻補充水的用量約占整個電廠用水量的80%，相應的冷卻排污水在合理回用于生產后仍存在較大的排放量，約占電廠外排水量的90%左右。冷卻排污水的含鹽量較脫硫廢水低，水質相對較好，直接排放造成水資源浪費。

　　隨著環保政策的日益嚴格，“超凈排放”的改造技術已在全國火力發電行業大力推廣，同時伴隨著“水十條”的出臺以及水資源利用的日益嚴峻，未來火電行業廢水的“零排放”也迫在眉睫，高含鹽廢水作為電廠最難處理的廢水首當其沖，而作為“排水量大戶”的循環冷卻排污水也是“零排放”處理對象的重中之重，因此尋求科學合理的“零排放”處理工藝，實現各類廢水的資源化，將是未來電廠廢水處理的當務之急。

　　發明內容

　　本發明要解決的技術問題是：火電廠的循環冷卻排污水排放量較大，造成水資源的浪費，為解決上述問題，提供一種火電廠高含鹽廢水零排放處理新工藝。

　　本發明的目的是以下述方式實現的：

　　一種火電廠高含鹽廢水零排放處理新工藝，包括以下步驟：

　　1)、產生的脫硫廢水、渣水與循環冷卻排污水在集水池進行充分混合，此后經反應池、結晶微濾裝置后，產水進入下一級處理工序，污泥通過污泥濃縮池和污泥壓濾機后，得到泥餅和濾液，濾液回流至反應池，泥餅外運;

　　2)、步驟1)中的產水一部分可回用于除渣補水和煤廠抑塵等，其余部分通過碟管式反滲透裝置后，產水回用于鍋爐補給水處理系統，濃水進入下一級處理工序;

　　3)、步驟2)中產生的濃水經機械蒸汽再壓縮裝置蒸發結晶后進行固液分離，得到高溫純水和結晶鹽，純水回用于鍋爐補給水，結晶鹽外運。

　　所述碟管式反滲透裝置產生的濃水中，30%—50%的水量回流至碟管式反滲透裝置的進水管。

　　相對于現有技術，本發明通過將脫硫廢水、渣水與循環冷卻排污水進行混合處理，節省了處理單元的占地面積、減少了處理過程中酸堿的投加量、降低了脫硫廢水以及渣水的鹽濃度，從而降低后續處理裝置的運行負荷以及處理費用，根據組合工藝的處理特點并結合電廠生產過程中不同車間的用水要求，可將水質進行分段回用，以提高回用水的整體回用率，同時降低運行成本。通過將結晶微濾裝置、碟管式反滲透裝置和機械蒸汽再壓縮裝置進行組合，可將電廠高含鹽廢水以及循環冷卻排污水全部資源化，最終實現真正的零排放。
