申請日2016.05.30

　　公開(公告)日2016.12.28

　　IPC分類號B01D29/03

　　摘要

　　本實用新型提供了一種污水池的第一次過濾裝置,屬于污水處理技術領域，它包括一個過濾池，過濾池兩側設有進水管和出水管，過濾池上方設有池口和池蓋，其特征在于，所述的過濾池內設有格柵板，所述的格柵板將過濾池分隔為兩個腔室，所述的格柵板斜向擺設，所述的格柵板一側鉸接在過濾池的內壁上方，另一側支撐在過濾池底部，格柵板鉸接一側的過濾池內壁設有上述出水管，格柵板向上翻轉后格柵板能從池口抬離。該實用新型第一可將大塊的物質在第一次進入時就分離，使管道不會閉塞;第二排污非常方便只要將格柵板向上轉動，污物就會盛在格柵板上一起抬出。

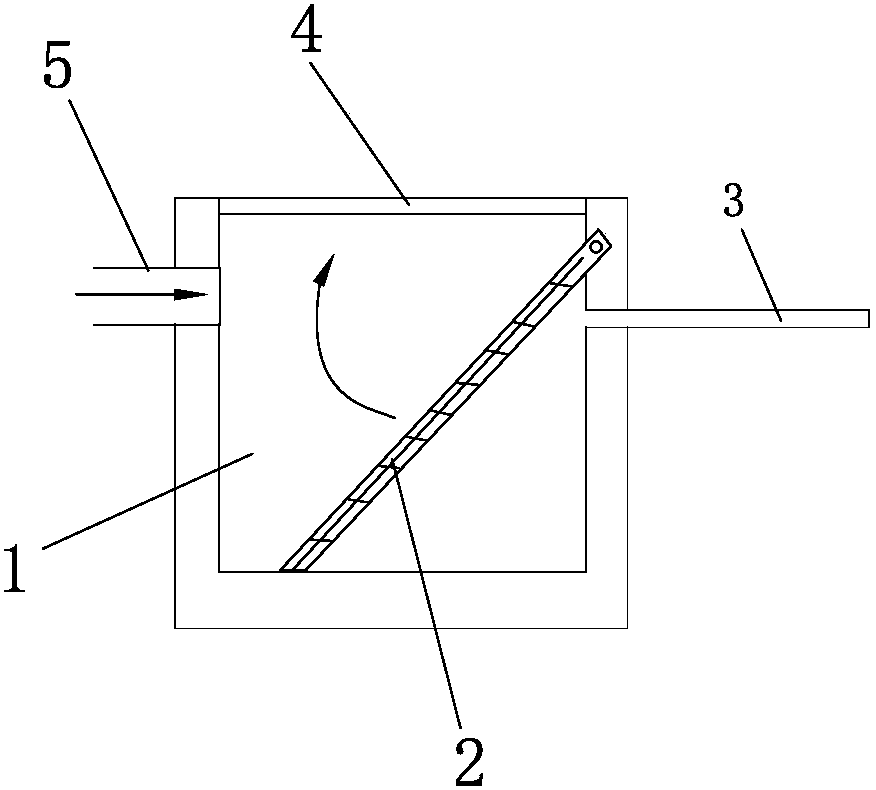

　　摘要附圖



　　權利要求書

　　1.一種污水池的第一次過濾裝置,其特征在于，它包括一個過濾池，過濾池兩側設有進水管和出水管，過濾池上方設有池口和池蓋，其特征在于，所述的過濾池內設有格柵板，所述的格柵板將過濾池分隔為兩個腔室，所述的格柵板斜向擺設，所述的格柵板一側鉸接在過濾池的內壁上方，另一側支撐在過濾池底部，格柵板鉸接一側的過濾池內壁設有上述出水管，格柵板向上翻轉后格柵板能從池口抬離。

　　2.根據權利要求1所述的一種污水池的第一次過濾裝置，其特征在于，所述的格柵板由若干纖維繩穿插連接而成，格柵板的纖維繩上設有若干的剛毛，所述的剛毛與纖維繩一體織成。

　　說明書

　　一種污水池的第一次過濾裝置

　　技術領域

　　本實用新型屬于污水處理技術領域，特別涉及僅有一種污水池的第一次過濾裝置。

　　背景技術

　　傳統的污水池直接將污水送入處理池中，生活污水可能會包含大塊的物質，比如凝結的剩菜、頭發等等，這些會把不大的進水口堵塞。

　　因此需要第一次過濾將大塊的物體隔離，如果使用傳統的隔離池，其打撈污物較為困難，我們知道一般的污水池都是通過吸泵將污水吸出，而塊狀的物體極易堵塞吸管，再如果采用機械打撈，難免會費時費力。

　　發明內容

　　本實用新型的目的是針對現有污水池過濾存在的上述問題，提供一種排污較為簡便的污水池的第一次過濾裝置。

　　本實用新型的目的可通過下列技術方案來實現：一種污水池的第一次過濾裝置,其特征在于，它包括一個過濾池，過濾池兩側設有進水管和出水管，過濾池上方設有池口和池蓋，其特征在于，所述的過濾池內設有格柵板，所述的格柵板將過濾池分隔為兩個腔室，所述的格柵板斜向擺設，所述的格柵板一側鉸接在過濾池的內壁上方，另一側支撐在過濾池底部，格柵板鉸接一側的過濾池內壁設有上述出水管，格柵板向上翻轉后格柵板能從池口抬離。

　　所述的格柵板由若干纖維繩穿插連接而成，格柵板的纖維繩上設有若干的剛毛，所述的剛毛與纖維繩一體織成。

　　與現有技術相比，該實用新型第一可將大塊的物質在第一次進入時就分離，使管道不會閉塞;第二排污非常方便只要將格柵板向上轉動，污物就會盛在格柵板上一起抬出。
