申請日2016.05.30

　　公開(公告)日2017.01.18

　　IPC分類號C02F9/02; G05B19/05; C02F103/18

　　摘要

　　本實用新型涉及一種新型高效除塵廢水循環凈化監控系統，包括通過管道依次連接的沉淀池、水質凈化裝置、污泥池，還包括清水池、水質自動檢測裝置、自清洗裝置、報警裝置和PLC控制裝置;沉淀池與水質凈化裝置之間設有水泵I，水質凈化裝置通過管道與清水池連接，自清洗裝置通過管道與水質凈化裝置連接，水質自動檢測裝置設于清水池內，清水池與沉淀池之間設有水泵II;PLC控制裝置分別與水泵I、水泵II、水質自動檢測裝置、自清洗裝置和報警裝置電連接;結構簡單、使用方便，有效保證除塵廢水循環凈化的穩定性，水資源循環利用，自我調節送水量、保障裝置流暢高效運轉，保護環境。

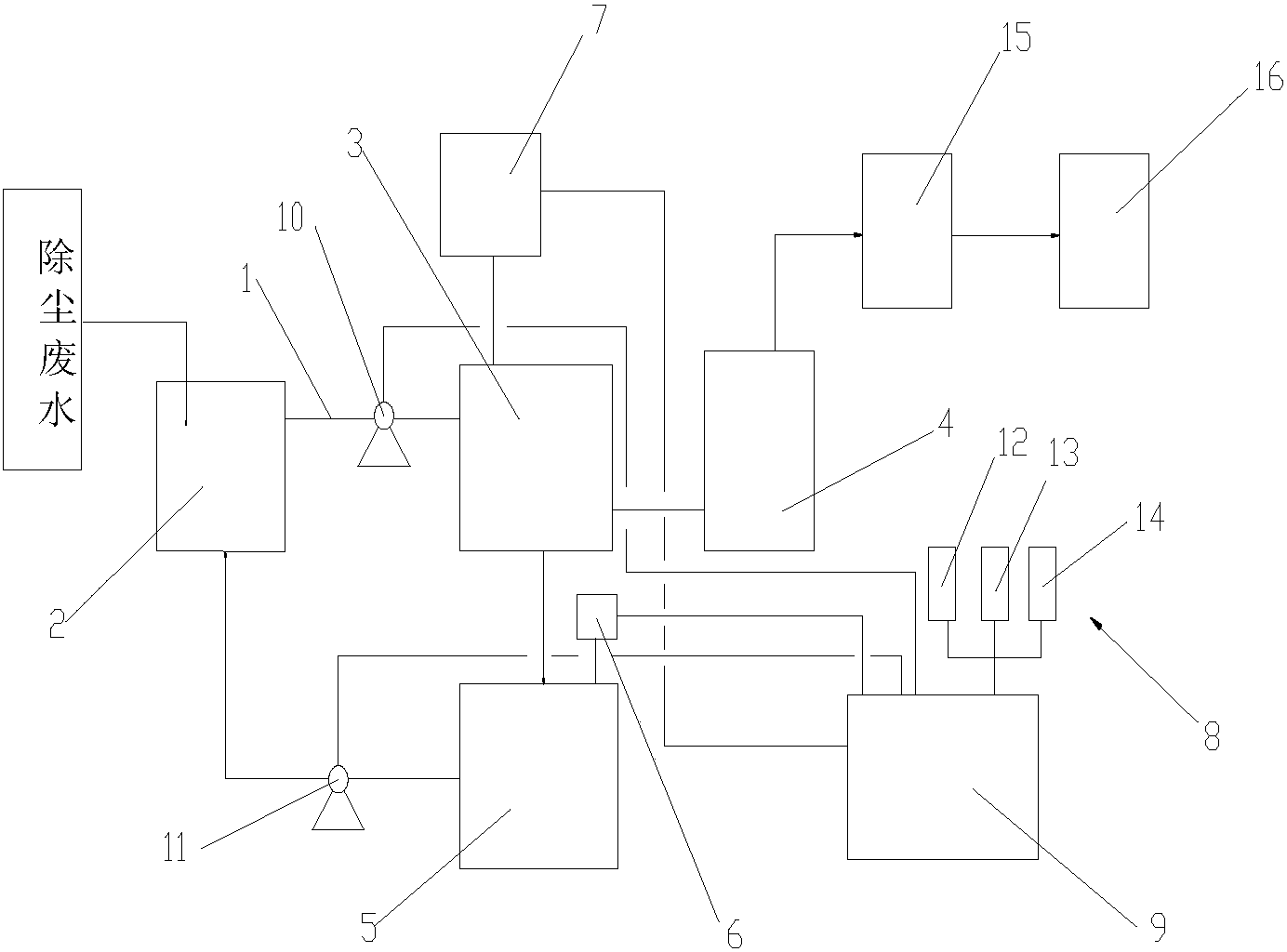

　　摘要附圖



　　權利要求書

　　1.一種新型高效除塵廢水循環凈化監控系統，包括通過管道依次連接的沉淀池、水質凈化裝置、污泥池，其特征在于，還包括清水池、水質自動檢測裝置、自清洗裝置、報警裝置和PLC控制裝置;所述沉淀池與所述水質凈化裝置之間設有水泵 ，所述水質凈化裝置通過管道與所述清水池連接，所述自清洗裝置通過管道與所述水質凈化裝置連接，所述水質自動檢測裝置設于所述清水池內，所述清水池與所述沉淀池之間設有水泵;所述PLC控制裝置分別與所述水泵、水泵、水質自動檢測裝置、自清洗裝置和報警裝置電連接;所述報警裝置包括自清洗裝置故障報警器、水質自動檢測裝置故障報警器和水質凈化裝置故障報警器;所述PLC控制裝置分別與所述自清洗裝置故障報警器、水質自動檢測裝置故障報警器和水質凈化裝置故障報警器。

　　2.根據權利要求1所述的一種新型高效除塵廢水循環凈化監控系統，其特征在于，所述水泵和所述水泵均為耐酸耐磨循環泵。

　　3.根據權利要求1所述的一種新型高效除塵廢水循環凈化監控系統，其特征在于，所述管道為襯塑復合鋼管。

　　說明書

　　一種新型高效除塵廢水循環凈化監控系統

　　技術領域

　　本實用新型屬環保設備領域,具體涉及一種新型高效除塵廢水循環凈化監控系統。

　　背景技術

　　我國工業鍋爐的數量眾多，鍋爐房產生的大量粉塵和有害氣體對大氣造成嚴重污染，采用濕法除塵裝置往往會消耗一定量的自來水，絕大多數的中小型鍋爐濕法除塵廢水只是經過簡單沉淀使可排出，這不僅容易造成水資源浪費，還會因使廢水中含有酸性物質，致使廢水對環境造成二次污染，因而很有必要采用循環回用技術治理中小型鍋爐濕法除塵所產生的廢水，研究并開發出適用于該廢水處理裝置，本實用新型從節水節能、除塵環保的角度，利用循環回用工藝進行廢水治理，提高廢水利用，減輕環境污染問題。

　　實用新型內容

　　本實用新型目的是為了克服現有技術的不足而提供一種新型高效除塵廢水循環凈化監控系統，結構簡單、高效環保。

　　為達到上述目的，本實用新型采用的技術方案是：一種新型高效除塵廢水循環凈化監控系統，包括通過管道依次連接的沉淀池、水質凈化裝置、污泥池，還包括清水池、水質自動檢測裝置、自清洗裝置、報警裝置和PLC控制裝置;所述沉淀池與所述水質凈化裝置之間設有水泵 ，所述水質凈化裝置通過管道與所述清水池連接，所述自清洗裝置通過管道與所述水質凈化裝置連接，所述水質自動檢測裝置設于所述清水池內，所述清水池與所述沉淀池之間設有水泵;所述PLC控制裝置分別與所述水泵、水泵、水質自動檢測裝置、自清洗裝置和報警裝置電連接;所述報警裝置包括自清洗裝置故障報警器、水質自動檢測裝置故障報警器和水質凈化裝置故障報警器;所述PLC控制裝置分別與所述自清洗裝置故障報警器、水質自動檢測裝置故障報警器和水質凈化裝置故障報警器。

　　作為本實用新型進一步改進的，所述水泵和所述水泵均為耐酸耐磨循環泵。

　　作為本實用新型進一步改進的，所述管道為襯塑復合鋼管。

　　由于上述技術方案的運用，本實用新型與現有技術相比具有下列優點：本實用新型方案提供一種新型高效除塵廢水循環凈化監控系統，除塵廢水循環凈化利用裝置結構簡單、使用方便，該自控裝置可有效保證除塵廢水循環凈化的穩定性，使得水資源循環利用，自我調節送水量、保障裝置流暢高效運轉，保護環境;增加除塵廢水循環凈化利用的周期，一方面有助于防冶廢水對環境所帶來的二次污染，另一方面有助于減輕水資源的消耗;進一步的，通過設置設備故障報警裝置，及時處理和維護系統運行的穩定性;具有節能節水、提高工作效率，降低勞動強度等有益效果。
