申請日2016.05.30

　　公開(公告)日2017.02.01

　　IPC分類號C02F11/00; C02F11/12; C02F11/16; C02F11/02; C02F11/04; B01J3/02; C02F101/20

　　摘要

　　本實用新型公開了一種高效污泥處理系統，包括高壓反應釜、與高壓反應釜連通的金屬分離系統、與金屬分離系統連通的污泥清洗系統和與污泥清洗系統連通的污泥干燥系統，還包括將金屬分離系統分離出的金屬進行清洗的金屬清洗系統，污泥清洗系統連通有微生物處理系統，所述的微生物處理系統與金屬清洗系統連通。本實用新型的有益效果是：本實用新型通過使用高壓反應釜能夠使高壓反應釜內的水達到超臨界狀態，以便于使污泥中的金屬富集，從而便于分離污泥中的金屬，防止重金屬流入環境中從而造成環境污染，并通過污泥清洗系統對分理處金屬的污泥進行清洗已去除污泥中溶于水的物質，本實用新型能夠充分去除污泥中的有害物質，提高了污泥處理的效率。

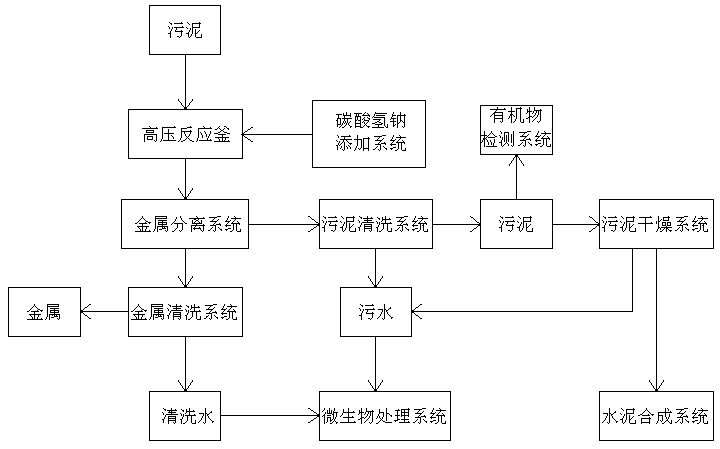

　　摘要附圖



　　權利要求書

　　1.一種高效污泥處理系統，其特征在于：包括高壓反應釜、與高壓反應釜連通的金屬分離系統、與金屬分離系統連通的污泥清洗系統和與污泥清洗系統連通的污泥干燥系統。

　　2.根據權利要求1所述的一種高效污泥處理系統，其特征在于：還包括將金屬分離系統分離出的金屬進行清洗的金屬清洗系統。

　　3.根據權利要求2所述的一種高效污泥處理系統，其特征在于：所述的污泥清洗系統連通有微生物處理系統。

　　4.根據權利要求3所述的一種高效污泥處理系統，其特征在于：所述的微生物處理系統與金屬清洗系統連通。

　　5.根據權利要求1所述的一種高效污泥處理系統，其特征在于：所述的高壓反應釜連通有碳酸氫鈉添加系統。

　　6.根據權利要求3或4所述的一種高效污泥處理系統，其特征在于：所述的微生物處理系統為厭氧處理系統。

　　7.根據權利要求1所述的一種高效污泥處理系統，其特征在于：還包括用于對污泥清洗系統清洗過后的污泥進行檢測有機物含量的有機物檢測系統，有機物檢測系統與污泥干燥系統連通。

　　8.根據權利要求1所述的一種高效污泥處理系統，其特征在于：還包括用于將經過污泥干燥系統干燥后的污泥合成水泥的水泥合成系統。

　　說明書

　　一種高效污泥處理系統

　　技術領域

　　本實用新型涉及污泥處理領域，具體的說，是一種高效污泥處理系統。

　　背景技術

　　城鎮污水廠產生的脫水污泥作為廢棄物質，含有大量的有機物及豐富的氮磷營養鹽。目前，對其進行資源化利用的探討已較多，超臨界水氣化進料因無需干燥處理可節約成本，且超臨界水能在一定程度上抑制反應中焦油、焦炭的生成，從而實現有效產氫。關于污泥超臨界水氣化處理的研究主要集中在產氫效率和產氫量等方面，污泥成分復雜，含有各種污染物，尤其是其含有的重金屬在超臨界水氣化處理后是否存在二次污染問題同樣需要關注，含水率為80%的脫水污泥超臨界水氣化前后重金屬的性質，明確了反應后重金屬富集到固相殘渣中，形態整體趨于穩定態，采用超臨界水氧化處理皮革污泥并回收其中高含量的Cr，發現絕大部分(達98%)的Cr富集到固相中并趨于穩定。已有研究表明，超臨界水氣化處理后污泥中絕大部分重金屬進入到固相并發生富集現象，形態由不穩定態趨于穩定態，重金屬環境安全性增加。

　　由于污水來源及處理工藝的影響，污泥中組成成分及自身理化性質如有機質含量、pH等差異較大。污泥性質的差異在一定程度上可影響超臨界水氣化過程中重金屬行為。在液化處理污泥過程中發現，固相殘渣中重金屬的可遷移性低于原泥，可能是由于固相殘渣的理化性質(pH、有機質)與原泥相比差異明顯，且液化過程能促進不穩定態重金屬發生熱化學轉化趨于穩定態，在超臨界水氣化處理焚燒飛灰過程中添加堿性化合物探究重金屬的穩定化效果，發現添加堿性化合物可以抑制重金屬離子溶于水，且反應過程中合成的鋁硅酸鹽對重金屬有截留、吸附的作用。不同種污泥由于污水來源及雨水混入的影響，造成所含的重金屬種類、含量及賦存形態大相徑庭，因此，不同種脫水污泥超臨界水氣化處理后殘留在固相產物中的重金屬在后續利用、處置中是否存在二次污染問題尚不能定論。

　　實用新型內容

　　本實用新型的目的在于提供一種有利于分離出污泥中的金屬、去除污泥中有機物的高效污泥處理系統。

　　本實用新型通過下述技術方案實現：一種高效污泥處理系統，包括高壓反應釜、與高壓反應釜連通的金屬分離系統、與金屬分離系統連通的污泥清洗系統和與污泥清洗系統連通的污泥干燥系統。

　　還包括將金屬分離系統分離出的金屬進行清洗的金屬清洗系統。

　　所述的污泥清洗系統連通有微生物處理系統。

　　所述的微生物處理系統與金屬清洗系統連通。

　　所述的高壓反應釜連通有碳酸氫鈉添加系統。

　　所述的微生物處理系統為厭氧處理系統。

　　還包括用于對污泥清洗系統清洗過后的污泥進行檢測有機物含量的有機物檢測系統，有機物檢測系統與污泥干燥系統連通。

　　還包括用于將經過污泥干燥系統干燥后的污泥合成水泥的水泥合成系統。

　　本實用新型與現有技術相比，具有以下優點及有益效果：

　　(1)本實用新型通過使用高壓反應釜能夠使高壓反應釜內的水達到超臨界狀態，以便于使污泥中的金屬富集，從而便于分離污泥中的金屬，防止重金屬流入環境中從而造成環境污染，并通過污泥清洗系統對分理處金屬的污泥進行清洗已去除污泥中溶于水的物質，本實用新型能夠充分去除污泥中的有害物質，提高了污泥處理的效率;

　　(2)本實用新型通過設置金屬清洗系統能夠對分離出的金屬進行清洗，以防止分離出的金屬夾帶有污泥或有機物，避免造成污染;

　　(3)本實用新型通過設置微生物處理系統能夠有效去除清洗過污泥而得到污水中的含N、P、S的物質以及有機物，也能夠對清洗過金屬的水進行處理;

　　(4)本實用新型通過設置碳酸氫鈉添加系統能夠向高壓反應釜內添加碳酸氫鈉以控制高壓反應釜內的pH呈堿性，有利于重金屬富集到固相，從而提高了污泥處理的效率以及提高了重金屬回收利用率，并能夠防止高壓反應釜被酸蝕。
