申請日2016.05.30

　　公開(公告)日2017.02.01

　　IPC分類號C02F3/00

　　摘要

　　本實用新型提供了一種自動化污水延時出水設備,屬于污水處理技術領域,它包括一個污水池、進水管、出水管和曝氣裝置，污水池內設一個內膽，內膽的上方連在污水池的頂部，下方為通底，通底和污水池的底部具有一定的間距，內膽的外壁和污水池的內壁之間具有間隙，進水管插入內膽之中，出水管通入間隙之中，間隙中設有多檔阻隔片，各阻隔片的一側鉸接在污水池內壁上，當所有阻隔片轉至水平時，所述的阻隔片將間隙封堵，內膽的上方設有水深傳感器，各阻隔片的鉸接一側聯動，阻隔片的鉸接一側通過撥動裝置來控制，水深傳感器和撥動裝置均由一個中央處理器模塊控制。該裝置能使水流在一定的時間能封閉在內膽中降解反應，以達到充分降解的目的。

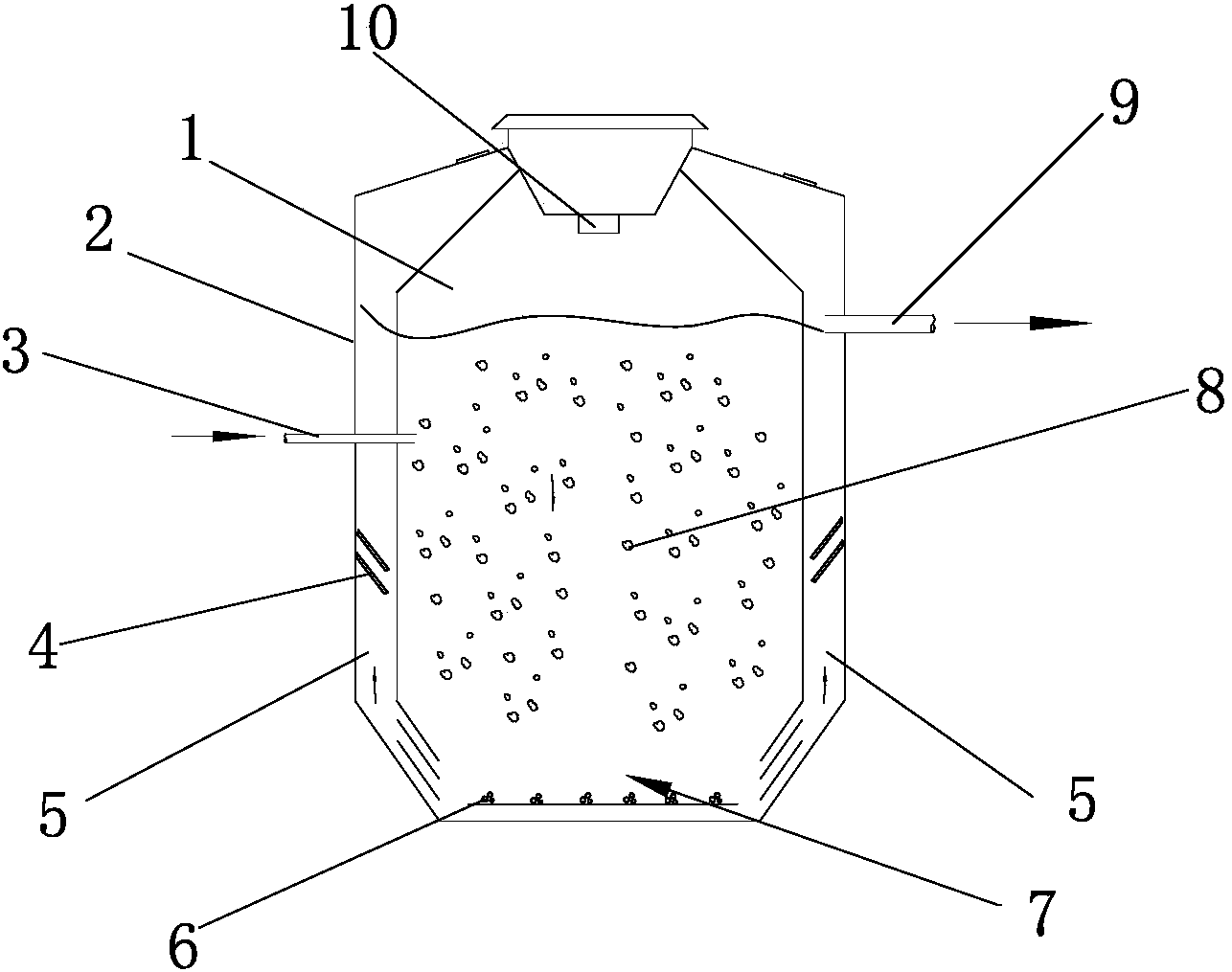

　　摘要附圖



　　權利要求書

　　1.一種自動化污水延時出水設備,它包括一個污水池，污水池兩側設有進水管和出水管，所述的污水池的底部設有曝氣裝置，其特征在于，污水池內設一個內膽，所述內膽的上方連在污水池的頂部，下方為通底，通底和污水池的底部具有一定的間距，內膽的外壁和污水池的內壁之間具有間隙，進水管插入內膽之中，出水管通入間隙之中，所述的間隙中設有多檔阻隔片，各阻隔片的一側鉸接在污水池內壁上，當所有阻隔片轉至水平時，所述的阻隔片將間隙封堵，所述內膽的上方設有水深傳感器，所述各阻隔片的鉸接一側聯動，并且阻隔片的鉸接一側通過撥動裝置來控制，所述的水深傳感器和撥動裝置均由一個中央處理器模塊控制。

　　2.根據權利要求1所述的一種自動化污水延時出水設備，其特征在于，所述阻隔片設在出水管的下方，在自然狀態時，所述的阻隔片呈斜向擋在間隙之中。

　　3.根據權利要求1或2所述的一種自動化污水延時出水設備，其特征在于，所述水深傳感器在豎直方向上要高于出水管的高度。

　　說明書

　　一種自動化污水延時出水設備

　　技術領域

　　本實用新型屬于污水處理技術領域，特別涉及一種自動化污水延時出水設備。

　　背景技術

　　污水池的結構均為一側進水，一側出水，等水蔓延到一定的高度時，污水池的水從出水口流出。

　　現有的問題是，由于污水的渾濁度不同，如果采用上述的結構，當污水濃度過大時，可能會有過濾不清的問題。許多廠家將多個污水池連接使用，以達到多次過濾或生物降解的目的。

　　那么，這些多個串聯的污水池體積就會比較大，填埋也不方便。

　　發明內容

　　本實用新型的目的是針對現有污水池存在的上述問題，提供一種污水濃度過度時，延緩出水且充分降解的污水處理設備。

　　本實用新型的目的可通過下列技術方案來實現：一種自動化污水延時出水設備,它包括一個污水池，污水池兩側設有進水管和出水管，所述的污水池的底部設有曝氣裝置，其特征在于，污水池內設一個內膽，所述內膽的上方連在污水池的頂部，下方為通底，通底和污水池的底部具有一定的間距，內膽的外壁和污水池的內壁之間具有間隙，進水管插入內膽之中，出水管通入間隙之中，所述的間隙中設有多檔阻隔片，各阻隔片的一側鉸接在污水池內壁上，當所有阻隔片轉至水平時，所述的阻隔片將間隙封堵，所述內膽的上方設有水深傳感器，所述各阻隔片的鉸接一側聯動，并且阻隔片的鉸接一側通過撥動裝置來控制，所述的水深傳感器和撥動裝置均由 一個中央處理器模塊控制。

　　所述阻隔片設在出水管的下方，在自然狀態時，所述的阻隔片呈斜向擋在間隙之中。

　　所述水深傳感器在豎直方向上要高于出水管的高度。

　　與現有技術相比，污水能在內膽中降解，并從側邊的間隙處溢出，這樣污物集中在中央，其次，從間隙中溢出的大塊懸浮物再被斜向設置的阻隔片阻擋。該實用新型在普通的狀態下將隔擋裝置打開，處理后的水自動蔓延導流而出;當污水濃度過大時，將隔擋裝置封閉，使水流在一定的時間能封閉在內膽中降解反應，以達到充分降解的目的。
