申請日2016.05.13

　　公開(公告)日2016.09.21

　　IPC分類號C02F3/32

　　摘要

　　本實用新型公開了一種微藻污水處理光反應實驗裝置，包括支架(3)和設置在支架(3)上的微藻光反應管(5)，微藻光反應管(5)的入口處連通有進水管道(7)，微藻光反應管(5)的出口處連通有出水管道(8)，所述的微藻光反應管(5)有若干個且相互并聯連通，所述的微藻光反應管(5)上連通有空氣交換管道(6)，所述的支架(3)下方設有與支架(3)轉動連接的旋轉支架(9)。本實用新型的有益效果是：本實用新型能夠使用微藻進行生物處理污水，微藻能夠利用污水中的氮、磷以生成脂肪并進行光合作用產生氧氣，能夠有效減少N、P等污染物的含量，通過收集合成的脂肪，進行加工后可提煉成生物柴油作為動力燃料，使得物質利用率高。

　　權利要求書

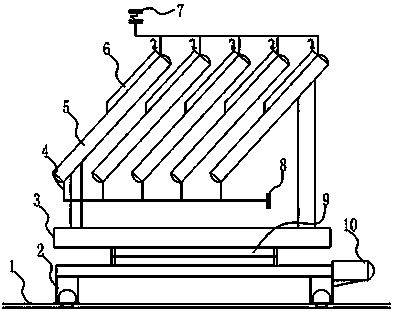

　　1.一種微藻污水處理光反應實驗裝置，其特征在于：包括支架(3)和設置在支架(3)上的微藻光反應管(5)，微藻光反應管(5)的入口處連通有進水管道(7)，微藻光反應管(5)的出口處連通有出水管道(8)。

　　2.根據權利要求1所述的一種微藻污水處理光反應實驗裝置，其特征在于：所述的微藻光反應管(5)有若干個且相互并聯連通。

　　3.根據權利要求1所述的一種微藻污水處理光反應實驗裝置，其特征在于：所述的微藻光反應管(5)上連通有空氣交換管道(6)。

　　4.根據權利要求1所述的一種微藻污水處理光反應實驗裝置，其特征在于：所述的支架(3)下方設有與支架(3)轉動連接的旋轉支架(9)。

　　5.根據權利要求4所述的一種微藻污水處理光反應實驗裝置，其特征在于：所述的旋轉支架(9)下方設有用于支撐旋轉支架(9)的移動支架(2)，移動支架(2)下方設有若干個車輪。

　　6.根據權利要求5所述的一種微藻污水處理光反應實驗裝置，其特征在于：所述的車輪下方設有與車輪滑動連接的導軌(1)。

　　說明書

　　一種微藻污水處理光反應實驗裝置

　　技術領域

　　本實用新型涉及污水處理領域，具體的說，是一種微藻污水處理光反應實驗裝置。

　　背景技術

　　現有污水處理方法主要分為物理處理法、化學處理法、物化處理法和生物處理法。其中，污水生物處理時微生物在酶的催化作用下，利用微生物的新陳代謝功能，對污水中的污染物質進行分解和轉化。微生物代謝由分解代謝(異化)和合成代謝(同化)兩個過程組成，是物質在微生物細胞內發生一系列復雜生化反應的總稱。微生物可以利用污水中大部分有機物和部分無機物作為營養源，這些可被微生物利用的物質，通常稱之為底物或基質�；蛘吒�確切地說，一切在生物體內通過酶的催化作用而進行生物化學變化的物質都被稱為底物。

　　分解代謝是微生物在利用底物的過程中，一部分底物在酶的催化作用下降解并同時釋放能量的過程，這個過程也稱作生物氧化。合成代謝是微生物利用一部分底物或分解代謝過程中產生的中間產物，在合成酶的作用下合成微生物細胞的過程，合成代謝所需要的能量是由分解代謝提供。污水生物處理過程中有機物的生物降解實際上是微生物將有機物作為底物進行分解代謝獲取能量的過程。不同類型微生物進行分解代謝所利用的底物是不同的，異養微生物利用有機物，自養微生物則利用無機物。

　　實用新型內容

　　本實用新型的目的在于提供一種微藻污水處理光反應實驗裝置。

　　本實用新型通過下述技術方案實現：一種微藻污水處理光反應實驗裝置，包括支架和設置在支架上的微藻光反應管，微藻光反應管的入口處連通有進水管道，微藻光反應管的出口處連通有出水管道。

　　所述的微藻光反應管有若干個且相互并聯連通。

　　所述的微藻光反應管上連通有空氣交換管道。

　　所述的支架下方設有與支架轉動連接的旋轉支架。

　　所述的旋轉支架下方設有用于支撐旋轉支架的移動支架，移動支架下方設有若干個車輪。

　　所述的車輪下方設有與車輪滑動連接的導軌。

　　本實用新型與現有技術相比，具有以下優點及有益效果：

　　(1)本實用新型能夠使用微藻進行生物處理污水，微藻能夠利用污水中的氮、磷以生成脂肪并進行光合作用產生氧氣，能夠有效減少N、P等污染物的含量，通過收集合成的脂肪，進行加工后可提煉成生物柴油作為動力燃料，使得物質利用率高;

　　(2)本實用新型通過設置多個微藻光反應管，能夠提高污水處理的效率，使多個微藻光反應管并聯，能夠使多個微藻光反應管同步進行處理，以提高處理效率;

　　(3)本實用新型通過設置空氣交換管道，使微藻光反應管能夠與外界空氣保持暢通，有利于空氣流通，從而為微藻處理污水提供足夠的二氧化碳，使污水處理能夠充分進行;

　　(4)本實用新型通過設置旋轉支架和移動支架，有利于該裝置調整位置以便于觀察微藻光反應管內的反應情況。
