申請日2016.05.13

　　公開(公告)日2016.10.05

　　IPC分類號C02F9/02

　　摘要

　　本實用新型公開了一種便于拖地且節約用水的水處理箱，包括箱體，所述箱體的內部設有鋼絲網片過濾網，所述箱體通過鋼絲網片過濾網分設有第一水倉和第二水倉，且第一水倉和第二水倉的上端均留有缺口，位于第一水倉上端的缺口處設有漏斗，所述漏斗的中部設有活性炭吸附網，所述漏斗的底部設有過濾膜，轉動軸的另一端通過貫穿第二固定塊與轉動盤連接，且轉動盤位于第二固定塊的左側，所述第二固定塊的下端設有水位報警器，所述箱體的右側上端設有開關，所述電動伸縮桿和電機均電性連接開關，所述箱體的右側下端設有污水出口，且污水出口連接有水管，這樣不僅可以做到水的二次使用，而且方便了人們的拖地工作，具有很強的實用性。

　　權利要求書

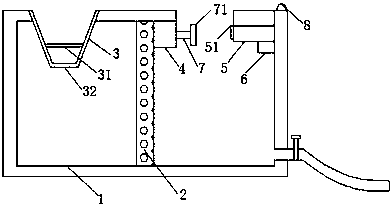

　　1.一種便于拖地且節約用水的水處理箱，包括箱體(1)，其特征在于：所述箱體(1)的內部設有鋼絲網片過濾網(2)，所述箱體(1)通過鋼絲網片過濾網(2)分設有第一水倉和第二水倉，且第一水倉和第二水倉的上端均留有缺口，位于第一水倉上端的缺口處設有漏斗(3)，所述漏斗(3)的中部設有活性炭吸附網(31)，所述漏斗(3)的底部設有過濾膜(32)，位于第二水倉上端的缺口處的下方設有第一固定塊(4)和第二固定塊(5)，所述第一固定塊(4)的右側與電動伸縮桿(7)的一端固定連接，所述電動伸縮桿(7)的另一端固定連接有擠壓板(71)，所述第二固定塊(5)的內部設有電機(52)，所述電機(52)與轉動軸的一端連接，轉動軸的另一端通過貫穿第二固定塊(5)與轉動盤(51)連接，且轉動盤(51)位于第二固定塊(5)的左側，所述第二固定塊(5)的下端設有水位報警器(6)，所述箱體(1)的右側上端設有開關(8)，所述電動伸縮桿(7)和電機(52)均電性連接開關(8)，所述箱體(1)的右側下端設有污水出口，且污水出口連接有水管。

　　2.根據權利要求1所述的一種便于拖地且節約用水的水處理箱，其特征在于：所述污水出口與水管的連接處設有水閥。

　　3. 根據權利要求1所述的一種便于拖地且節約用水的水處理箱，其特征在于：所述第二固定塊(5)通過軸承與轉動軸連接。

　　說明書

　　一種便于拖地且節約用水的水處理箱

　　技術領域

　　本實用新型涉及環保技術領域，具體為一種便于拖地且節約用水的水處理箱。

　　背景技術

　　據聯合國公布的統計數據，全球目前有十幾億人生活缺水，然而，中國有 655 個城市，年浪費水量達 61968240 噸，往往在人們的日常生活中的用水和浪費特別嚴重，這樣不僅會增加生活成本，而且對于生態環境的保護也有很大的影響，這樣就很需要人們在日常生活中提高節約用水，避免浪費，而且人們在拖地的過程中，拖把很難完全的去除水漬，這樣給拖地帶來了困難。

　　實用新型內容

　　本實用新型的目的在于提供一種便于拖地且節約用水的水處理箱，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種便于拖地且節約用水的水處理箱，包括箱體，所述箱體的內部設有鋼絲網片過濾網，所述箱體通過鋼絲網片過濾網分設有第一水倉和第二水倉，且第一水倉和第二水倉的上端均留有缺口，位于第一水倉上端的缺口處設有漏斗，所述漏斗的中部設有活性炭吸附網，所述漏斗的底部設有過濾膜，位于第二水倉上端的缺口處的下方設有第一固定塊和第二固定塊，所述第一固定塊的右側與電動伸縮桿的一端固定連接，所述電動伸縮桿的另一端固定連接有擠壓板，所述第二固定塊的內部設有電機，所述電機與轉動軸的一端連接，轉動軸的另一端通過貫穿第二固定塊與轉動盤連接，且轉動盤位于第二固定塊的左側，所述第二固定塊的下端設有水位報警器，所述箱體的右側上端設有開關，所述電動伸縮桿和電機均電性連接開關，所述箱體的右側下端設有污水出口，且污水出口連接有水管。

　　優選的，所述污水出口與水管的連接處設有水閥。

　　優選的，所述第二固定塊通過軸承與轉動軸連接。

　　與現有技術相比，本實用新型的有益效果是：該便于拖地且節約用水的水處理箱，通過設有漏斗，且通過活性炭吸附網、過濾膜和鋼絲網片過濾網的共同作用，不僅可以把使用過后的洗衣服水、洗菜水和泡澡水放在第一水倉內，而且還可以對于這些水進行過濾和凈化作用，當需要拖地的時候，把拖把放在第二水倉內部，當拖把清洗之后，把拖把頭放在第一固定塊和第二固定塊之間，通過擠壓板和轉動盤的共同作用，可以為拖把頭進行脫水工作，這樣不僅可以做到水的二次使用，而且方便了人們的拖地工作，具有很強的實用性。
