申請日2016.05.13

　　公開(公告)日2016.10.12

　　IPC分類號C02F9/14

　　摘要

　　本實用新型屬于廢水處理技術領域，涉及移動式醫療廢水處理裝置，第一箱體內設置有用格柵攔截廢水中懸浮固體的格柵池和與格柵池連通的裝有活性污泥的O池，第一箱體上設置有與格柵池連通的進水管，第二箱體內設置有安裝有膜‑生物反應器的MBR池和安裝有紫外光消毒的消毒池，MBR池內的上部與消毒池的上部連通的導管上設置有自吸泵，消毒池的上部連通有出水管，O池與MBR池的下部通過導管連通，O池與MBR池的底部均通過曝氣導管連通有一個以上的曝氣頭，曝氣導管上連通有氣泵，優點是：可以臨時性的移動到有關位置實施醫療廢水處理，適用性強，占用場地少，處理能力為10噸/日，消毒效果好，安全衛生環保，適用于移動式醫療廢水處理。

　　權利要求書

　　1.移動式醫療廢水處理裝置，其特征在于：第一箱體內設置有用格柵攔截廢水中懸浮固體的格柵池和與格柵池連通的裝有活性污泥的O池，第一箱體上設置有與格柵池連通的進水管，第二箱體內設置有安裝有膜-生物反應器的MBR池和用紫外光燈管消毒的消毒池，MBR池內的上部與消毒池的上部連通的導管上設置有自吸泵，消毒池的上部連通有出水管，O池與MBR池的下部通過導管連通，O池與MBR池的底部均通過曝氣導管連通有一個以上的曝氣頭，曝氣導管上連通有氣泵。

　　2.根據權利要求1所述的移動式醫療廢水處理裝置，其特征在于：所述的進水管的外端部安裝有過濾器，過濾器與格柵池之間的進水管上依次安裝有水泵和液位計，進水管的出水口與第一箱體上部的水箱連通，水箱與格柵池連通。

　　3.根據權利要求1所述的移動式醫療廢水處理裝置，其特征在于：所述的曝氣導管上連通有放空閥。

　　4.根據權利要求1所述的移動式醫療廢水處理裝置，其特征在于：所述的曝氣導管在O池與MBR池的下部分別通過三通或四通連通有四個以上的曝氣頭。

　　5.根據權利要求4所述的移動式醫療廢水處理裝置，其特征在于：所述的曝氣頭包括O池內的曝氣頭和MBR池內的曝氣頭，O池內的曝氣頭位于O池內下部的同一水平面內，MBR池內的曝氣頭位于O池內下部的同一水平面內。

　　6.根據權利要求1所述的移動式醫療廢水處理裝置，其特征在于：所述的氣泵設置在第一箱體和第二箱體的外側并通過曝氣導管分別與第一箱體和第二箱體連通。

　　7.根據權利要求1所述的移動式醫療廢水處理裝置，其特征在于：所述的消毒池內設置有消毒箱，所述的消毒箱為在筒體的上端設置有蓋板，蓋板下側的筒體內腔上部設置有分散板，一個以上的紫外光燈管的上端固定在蓋板上、下端穿過分散板上的導向孔伸至筒體內腔的下部，分散板上散布有通水孔，連通自吸泵出液口的導管出水口端伸入消毒箱內的蓋板與分散板之間。

　　8.根據權利要求1所述的移動式醫療廢水處理裝置，其特征在于：所述的O池、MBR池和消毒池內均設置有液位開關。

　　9.根據權利要求1-7任一項所述的移動式醫療廢水處理裝置，其特征在于：所述的膜-生物反應器包括支架及包覆在支架外表面上的MBR膜，連通自吸泵進液口的導管進水口端位于MBR池內的MBR膜內腔內。

　　說明書

　　移動式醫療廢水處理裝置

　　技術領域

　　本實用新型屬于廢水處理技術領域，特指一種移動式醫療廢水處理裝置。

　　背景技術

　　目前，醫院在治療患者的過程中使用的水，大都通過下水道直接排入地下，有些含有化學成分的厚度物質也隨其排入地下，給未來人們的生活質量帶來隱患，即便是有些醫院有消毒效果差一些對醫療廢水處理裝置，但也是固定不動的，不方便移動使用。

　　發明內容

　　本實用新型的目的是提供一種移動式醫療廢水處理裝置。

　　本實用新型的目的是這樣實現的：

　　移動式醫療廢水處理裝置的工作原理：將格柵工藝、好氧工藝、MBR膜工藝、紫外線消毒工藝組合起來。先由格柵池格除大部分懸浮固體;然后在O池由活性污泥降解大部分有機物;再在MBF池高濃度生物膜中進行生物降解，并濾出清水;最后在消毒池中由紫外線消毒器對處理后清外進行消毒。

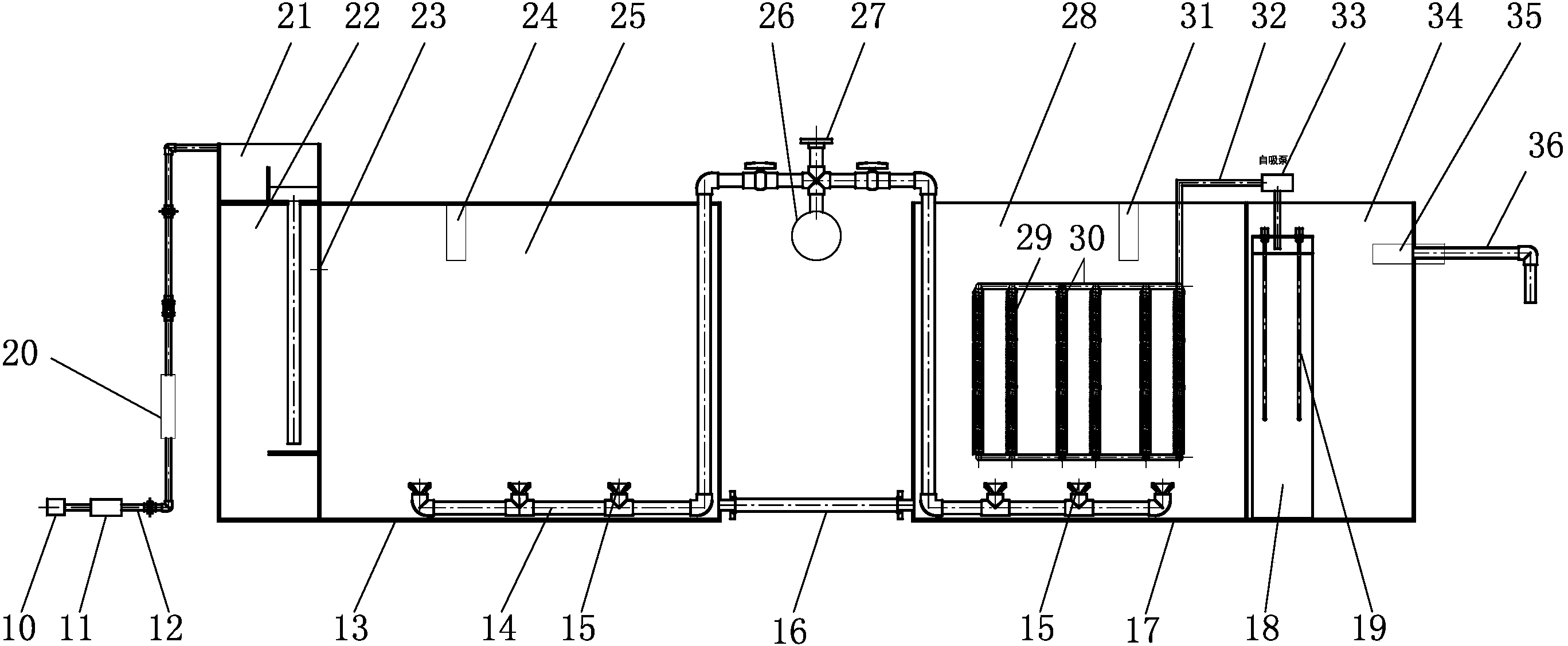

　　移動式醫療廢水處理裝置，第一箱體內設置有用格柵攔截廢水中懸浮固體的格柵池和與格柵池連通的裝有活性污泥的O池，第一箱體上設置有與格柵池連通的進水管，第二箱體內設置有安裝有膜-生物反應器的MBR池和安裝有紫外光消毒的消毒池，MBR池內的上部與消毒池的上部連通的導管上設置有自吸泵，消毒池的上部連通有出水管，O池與MBR池的下部通過導管連通，O池與MBR池的底部均通過曝氣導管連通有一個以上的曝氣頭，曝氣導管上連通有氣泵。

　　上述的進水管的外端部安裝有過濾器，過濾器與格柵池之間的進水管上依次安裝有水泵和液位計，進水管的出水口與第一箱體上部的水箱連通，水箱與格柵池連通。

　　上述的曝氣導管上連通有放空閥。

　　上述的曝氣導管在O池與MBR池的下部分別通過三通或四通連通有四個以上的曝氣頭。

　　上述的曝氣頭包括O池內的曝氣頭和MBR池內的曝氣頭，O池內的曝氣頭位于O池內下部的同一水平面內，MBR池內的曝氣頭位于O池內下部的同一水平面內。

　　上述的氣泵設置在第一箱體和第二箱體的外側并通過曝氣導管分別與第一箱體和第二箱體連通。

　　上述的消毒池內設置有消毒箱，所述的消毒箱為在筒體的上端設置有蓋板，蓋板下側的筒體內腔上部設置有分散板，一個以上的紫外光燈管的上端固定在蓋板上、下端穿過分散板上的導向孔伸至筒體內腔的下部，分散板上散布有通水孔，連通自吸泵出液口的導管出水口端伸入消毒箱內的蓋板與分散板之間。

　　上述的O池、MBR池和消毒池內均設置有液位開關。

　　上述的膜-生物反應器包括支架及包覆在支架外表面上的MBR膜，連通自吸泵進液口的導管進水口端位于MBR池內的MBR膜內腔內。

　　本實用新型相比現有技術突出且有益的技術效果是：

　　1、本實用新型的OMBR池(O池+MBR池)處理的優點是：全面優于國家現行標準，取消二沉池，且占地空間少，剩余活性污泥產量小，理論上可以實現零污泥排放，設備較少，流程簡單，易于實現全自動控制，運行穩定可靠，操作人員僅需經過簡單培訓，無需專業人品看管。

　　2、本實用新型采用紫外線(光)消毒的優點是：殺菌效應快。

　　3、本實用新型將格柵池、O池、MBR池和消毒池集中安裝在兩個箱體內，增加相關配件形成一套移動式醫療廢水處理裝置，可以臨時性的移動到有關位置實施醫療廢水處理，適用性強，占用場地少，處理能力為10噸/日，消毒效果好，安全衛生環保，適用于移動式醫療廢水處理。
