申請日2016.05.06

　　公開(公告)日2016.11.30

　　IPC分類號C02F1/24; C02F1/00

　　摘要

　　本實用新型涉及一種污水過濾處理池，包括池體，池體的底部插接有進氣管，池體的端部設有出氣管，池體的頂部設有驅動電機，驅動電機連接有驅動管，驅動管的端部套裝有驅動軸,驅動軸的端部設有旋轉球，池體設有支撐板，支撐板上設有儲液罐，儲液罐與池體之間設有出液泵。本實用新型可以將污水倒入儲液罐內，通過出液泵輸入池體內;將氣體通過進氣管進入池體的內底部，通過氣體可以使污水得到過濾處理，輸入池體內的氣體從出氣管排出，驅動電機可以控制驅動管、驅動軸旋轉，從而可以控制旋轉球旋轉，方便對污水進行旋轉過濾處理，處理污水方便。

　　權利要求書

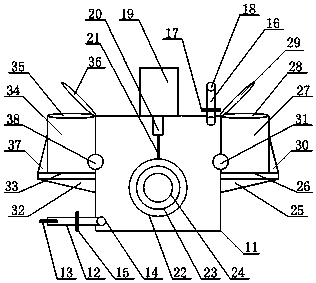

　　1.一種污水過濾處理池，包括池體(11)，其特征在于：池體(11)的底部插接有進氣管(12)，池體(11)的端部設有出氣管(16)，池體(11)的頂部設有驅動電機(19)，驅動電機(19)連接有驅動管(20)，驅動管(20)呈豎直布置，驅動管(20)設置在池體(11)內，驅動管(20)的端部套裝有驅動軸(21), 驅動軸(21)的端部設有第一旋轉球(22)，第一旋轉球(22)內設有第二旋轉球(23)，第二旋轉球(23)內設有第三旋轉球(24)，第一旋轉球(22)、第二旋轉球(23)以及第三旋轉球(24)均為球形形狀，第一旋轉球(22)、第二旋轉球(23)以及第三旋轉球(24)均為鏤空結構;池體(11)的一外側壁設有第一支撐板(26)，第一支撐板(26)的底部設有第一加強塊(25)，第一加強塊(25)設置在池體(11)的側壁上，第一支撐板(26)上設有第一儲液罐(27)，第一儲液罐(27)的端部設有第一進液口(28)，第一進液口(28)設有第一端蓋(29);第一儲液罐(27)與池體(11)之間設有第一出液泵;池體(11)的另一外側壁設有第二支撐板(33)，第二支撐板(33)的底部設有第二加強塊(32)，第二加強塊(32)設置在池體(11)的側壁上，第二支撐板(33)上設有第二儲液罐(34)，第二儲液罐(34)的端部設有第二進液口(35)，第二進液口(35)設有第二端蓋(36)，第二儲液罐(34)與池體(11)之間設有第二出液泵(38);第二支撐板(33)的外端設有第二扣塊(37)，第二扣塊(37)扣在第二儲液罐(34)的外側壁;第一支撐板(26)的外端設有第一扣塊(30)，第一扣塊(30)扣在第一儲液罐(27)的外側壁。

　　2.根據權利要求1所述的污水過濾處理池，其特征在于：進氣管(12)的端部插接有進氣針(13)。

　　3.根據權利要求1所述的污水過濾處理池，其特征在于：進氣管(12)的后端設有進氣球(14)，進氣球(14)設置在池體(11)的內底部。

　　4.根據權利要求1所述的污水過濾處理池，其特征在于：進氣管(12)設有進氣控制閥(15)。

　　5.根據權利要求1所述的污水過濾處理池，其特征在于：出氣管(16)的端部設有連接頭(18)。

　　6.根據權利要求1所述的污水過濾處理池，其特征在于：出氣管(16)設有出氣控制閥(17)。

　　說明書

　　一種污水過濾處理池

　　技術領域

　　本實用新型涉及一種處理池，具體涉及一種污水過濾處理池。

　　背景技術

　　污水處理為使污水達到排水某一水體或再次使用的水質要求，并對其進行凈化的過程。污水處理被廣泛應用于建筑、農業，交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活。按污水來源分類，污水處理一般分為生產污水處理和生活污水處理。生產污水包括工業污水、農業污水以及醫療污水等，而生活污水就是日常生活產生的污水，是指各種形式的無機物和有機物的復雜混合物，包括：①漂浮和懸浮的大小固體顆粒;②膠狀和凝膠狀擴散物;③純?nèi)芤�。按水污的質性來分，水的污染有兩類：一類是自然污染;另一類是人為污染。當前對水體危害較大的是人為污染。水污染可根據污染雜質的不同而主要分為化學性污染、物理性污染和生物性污染三大類。污染物主要有：⑴未經處理而排放的工業廢水;⑵未經處理而排放的生活污水;⑶大量使用化肥、農藥、除草劑的農田污水;⑷堆放在河邊的工業廢棄物和生活垃圾;⑸水土流失;⑹礦山污水�，F(xiàn)有的污水處理設備對污水處理不方便。

　　實用新型內容

　　本實用新型的目的在于針對現有技術的缺陷和不足，提供一種可以將污水倒入儲液罐內，通過出液泵輸入池體內;將氣體通過進氣管進入池體的內底部，通過氣體可以使污水得到過濾處理，輸入池體內的氣體從出氣管排出，驅動電機可以控制驅動管、驅動軸旋轉，從而可以控制旋轉球旋轉，方便對污水進行旋轉過濾處理，處理污水方便的污水過濾處理池。

　　為實現上述目的，本實用新型采用的技術方案是：

　　一種污水過濾處理池，包括池體，池體的底部插接有進氣管，池體的端部設有出氣管，池體的頂部設有驅動電機，驅動電機連接有驅動管，驅動管呈豎直布置，驅動管設置在池體內，驅動管的端部套裝有驅動軸, 驅動軸的端部設有第一旋轉球，第一旋轉球內設有第二旋轉球，第二旋轉球內設有第三旋轉球，第一旋轉球、第二旋轉球以及第三旋轉球均為球形形狀，第一旋轉球、第二旋轉球以及第三旋轉球均為鏤空結構;池體的一外側壁設有第一支撐板，第一支撐板的底部設有第一加強塊，第一加強塊設置在池體的側壁上，第一支撐板上設有第一儲液罐，第一儲液罐的端部設有第一進液口，第一進液口設有第一端蓋;第一儲液罐與池體之間設有第一出液泵;池體的另一外側壁設有第二支撐板，第二支撐板的底部設有第二加強塊，第二加強塊設置在池體的側壁上，第二支撐板上設有第二儲液罐，第二儲液罐的端部設有第二進液口，第二進液口設有第二端蓋，第二儲液罐與池體之間設有第二出液泵;第二支撐板的外端設有第二扣塊，第二扣塊扣在第二儲液罐的外側壁;第一支撐板的外端設有第一扣塊，第一扣塊扣在第一儲液罐的外側壁。

　　進一步地，所述進氣管的端部插接有進氣針。

　　進一步地，所述進氣管的后端設有進氣球，進氣球設置在池體的內底部。

　　進一步地，所述進氣管設有進氣控制閥。

　　進一步地，所述出氣管的端部設有連接頭。

　　進一步地，所述出氣管設有出氣控制閥。

　　采用上述結構后，本實用新型有益效果為：可以將污水倒入第一儲液罐與第二儲液罐內，分別通過第一出液泵與第二出液泵輸入池體內;將氣體通過進氣管進入池體的內底部，通過氣體可以使污水得到過濾處理，輸入池體內的氣體從出氣管排出，驅動電機可以控制驅動管、驅動軸旋轉，從而可以控制第一旋轉球、第二旋轉球以及第三旋轉球旋轉，方便對污水進行旋轉過濾處理，處理污水方便。
