申請日2016.05.13

　　公開(公告)日2016.12.07

　　IPC分類號E03F5/22

　　摘要

　　本實用新型公開了一種封閉式智能一體化污水提升設備，解決了現有污水處理裝置故障率高、污水提升處理不方便的問題。它包括頂部開口的箱體，并配合有相應的蓋板;在箱體內部底部設置有潛水式污水泵，所述的箱體側面上部設置有四通閥，所述的四通閥第一端連接有進水口，第二端連接潛水式污水泵的進水端，并配合有相應的進水止回閥，該四通閥的另外兩端分別連接有通氣口和回流管;所述的潛水式污水泵的出水端連接有伸出蓋板的出水管，并配合有相應的出水止回閥。本實用新型的封閉式智能一體化污水提升設備，通過蓋板、箱體、潛水式污水泵以及四通閥等的配合，能夠方便對污水提升處理，而且具有故障率低、結構簡單的特點。

　　權利要求書

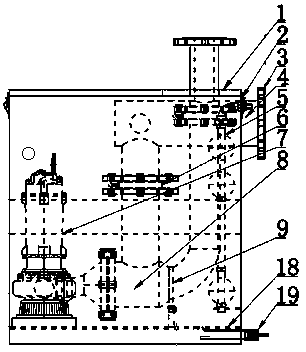

　　1.封閉式智能一體化污水提升設備，其特征在于：包括頂部開口的箱體(2)，并配合有相應的蓋板(1);在箱體(2)內部底部設置有潛水式污水泵(7)，所述的箱體(2)側面上部設置有四通閥(4)，所述的四通閥(4)第一端連接有進水口(3)，第二端連接潛水式污水泵(7)的進水端，并配合有相應的進水止回閥(6)，該四通閥(4)的另外兩端分別連接有通氣口(12)和回流管(15);所述的潛水式污水泵(7)的出水端連接有伸出蓋板(1)的出水管(10)，并配合有相應的出水止回閥(11)。

　　2.根據權利要求1所述的封閉式智能一體化污水提升設備，其特征在于:所述的進水止回閥(6)和潛水式污水泵(7)之間的管道上設置有支架(9)，在潛水式污水泵(7)的進水端連接有過濾器(8)。

　　3.根據權利要求2所述的封閉式智能一體化污水提升設備，其特征在于:所述的過濾器(8)和潛水式污水泵(7)之間還設置有活接(16)和反沖洗裝置(17)。

　　4.根據權利要求3所述的封閉式智能一體化污水提升設備，其特征在于:所述的箱體(2)中設置有液位探測器(5)。

　　5.根據權利要求3所述的封閉式智能一體化污水提升設備，其特征在于:所述的箱體(2)底部設置有安裝底座(18)，將箱體(2)分為上下兩部分;所述的潛水式污水泵(7)和支架(9)均設置在安裝底座(18)上表面，在安裝底座(18)的下方設置有連通上部的排空口(19)。

　　6.根據權利要求5所述的封閉式智能一體化污水提升設備，其特征在于:所述的蓋板(1)和箱體(2)之間通過子母扣(14)扣接。

　　7.根據權利要求1所述的封閉式智能一體化污水提升設備，其特征在于:所述的箱體(2)的上部設置有穿線孔(13)。

　　說明書

　　封閉式智能一體化污水提升設備

　　技術領域

　　本實用新型涉及一種污水處理裝置，特別是一種結構簡單、故障率低且方便污水提升處理的封閉式智能一體化污水提升設備。

　　背景技術

　　城市的不斷擴張和建設使城市用地日益緊張，這就迫使人們不斷的向地下發展，隨之而來的地下建筑的排水問題也給人們帶來了很大的困難，起初人們采用集水坑加排污泵的方式處理地下污水，這種方式故障率高。現代建筑設計中，在大樓地下室建衛生間是在過程設計中常會遇見的情況，一種方法是將衛生潔具的污水收集到一起后，用潛污泵提升排至室外地下室污水泵井，另一種方法是將衛生間的污水都自流排入室外地下式污水泵井中，這兩類方法都存在一種弊病，不能更好的將污水處理提升。

　　發明內容

　　本實用新型所要解決的技術問題是：提供一種結構簡單、故障率低且方便污水提升處理的封閉式智能一體化污水提升設備。

　　本實用新型解決其技術問題所采用技術方案是：封閉式智能一體化污水提升設備，包括頂部開口的箱體，并配合有相應的蓋板;在箱體內部底部設置有潛水式污水泵，所述的箱體側面上部設置有四通閥，所述的四通閥第一端連接有進水口，第二端連接潛水式污水泵的進水端，并配合有相應的進水止回閥，該四通閥的另外兩端分別連接有通氣口和回流管;所述的潛水式污水泵的出水端連接有伸出蓋板的出水管，并配合有相應的出水止回閥。

　　所述的進水止回閥和潛水式污水泵之間的管道上設置有支架，在潛水式污水泵的進水端連接有過濾器。

　　所述的過濾器和潛水式污水泵之間還設置有活接和反沖洗裝置。

　　所述的箱體中設置有液位探測器。

　　所述的箱體底部設置有安裝底座，將箱體分為上下兩部分;所述的潛水式污水泵和支架均設置在安裝底座上表面，在安裝底座的下方設置有連通上部的排空口。

　　所述的蓋板和箱體之間通過子母扣扣接。

　　所述的箱體的上部設置有穿線孔。

　　本實用新型的有益效果是：本實用新型的封閉式智能一體化污水提升設備，通過蓋板、箱體、潛水式污水泵以及四通閥等的配合，能夠方便對污水提升處理，而且具有故障率低、結構簡單的特點。由于所述的進水止回閥和潛水式污水泵之間的管道上設置有支架，可以提高穩定性能;在潛水式污水泵的進水端連接有過濾器，可以減少尺寸較大的臟物進入潛水式污水泵中纏住葉輪，造成損壞。由于所述的過濾器和潛水式污水泵之間還設置有活接和反沖洗裝置，可以方便地對過濾器進行沖洗，防止堵塞。由于設置有液位探測器，可以方便地探測污水的液位，根據探測結果可以控制潛水式污水泵的啟動和停止，節約電能，也能防止?jié)撍�式污水泵空轉，造成損壞。由于所述的箱體底部設置有安裝底座，將箱體分為上下兩部分;所述的潛水式污水泵和支架均設置在安裝底座上表面，在安裝底座的下方設置有連通上部的排空口，可以方便將箱體的污水排凈，方便清洗和檢修。由于所述的蓋板和箱體之間通過子母扣扣接，可以方便安裝和拆卸，便于設備維護。由于所述的箱體的上部設置有穿線孔，可以方便穿線。
