申請日2016.05.13

　　公開(公告)日2016.12.07

　　IPC分類號F25B30/02; F25B30/06

　　摘要

　　本實用新型公開了一種污水水源熱泵，包括冷凝箱、冷凝換熱管和蒸發換熱管，所述冷凝箱上端設有排風管，排風管中設有風機，風機的作用是將冷凝箱中的熱風和冷風帶出，冷凝箱底面設有漏水板，漏水板下端設有集水槽，冷凝箱中設有冷凝換熱管，冷凝換熱管的左右管口分布穿過冷凝箱左右側壁，且分別于一號導管和二號導管上端口相接，一號導管和二號導管上分別設有壓縮機和膨脹閥，一號導管和二號導管下端分別連接左右固定連接管，左右固定連接管之間設有蒸發換熱管，本實用新型結構簡單、合理，通過不同季節城市污水中熱量的不同，從而減輕了熱泵的工作負擔，保證了熱泵的制熱性能，同時也實現了熱量的回收利用，起到節能環保的作用。

　　權利要求書

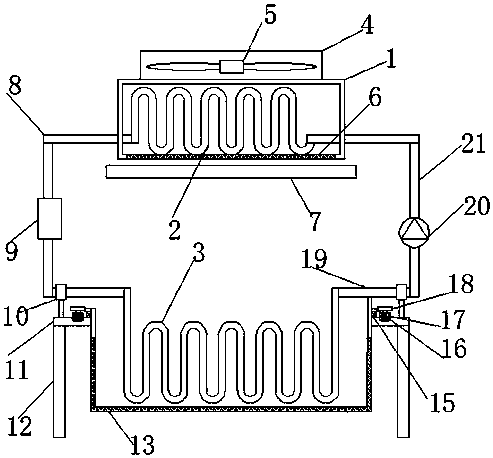

　　1.一種污水水源熱泵，包括冷凝箱、冷凝換熱管和蒸發換熱管，其特征在于，所述冷凝箱上端設有排風管，排風管中設有風機，風機的作用是將冷凝箱中的熱風和冷風帶出，冷凝箱底面設有漏水板，漏水板下端設有集水槽，冷凝箱中設有冷凝換熱管，冷凝換熱管的左右管口分布穿過冷凝箱左右側壁，且分別于一號導管和二號導管上端口相接，一號導管和二號導管上分別設有壓縮機和膨脹閥，一號導管和二號導管下端分別連接左右固定連接管，左右固定連接管之間設有蒸發換熱管，蒸發換熱管外側設有保護罩，保護罩外側設有安裝板，安裝板下端兩側設有支腿，與保護罩相接的安裝板上設有支承，支承的作用是方便保護罩的轉動，保護罩上端外側設有從動齒環，靠近從動齒環的安裝板上端設有驅動電機，驅動電機的輸出端設有驅動齒輪，驅動齒輪與從動齒環嚙合。

　　2.根據權利要求1所述的一種污水水源熱泵，其特征在于，所述冷凝換熱管和蒸發換熱管為蛇形盤管。

　　3.根據權利要求1所述的一種污水水源熱泵，其特征在于，所述保護罩表面均勻布有換水孔。

　　4.根據權利要求1所述的一種污水水源熱泵，其特征在于，所述驅動電機通過螺栓固定在安裝板上。

　　5.根據權利要求1所述的一種污水水源熱泵，其特征在于，所述固定連接管上還設有支撐套，支撐套和安裝板之間設有支撐桿。

　　說明書

　　一種污水水源熱泵

　　技術領域

　　本實用新型涉及一種換熱裝置，具體是一種污水水源熱泵。

　　背景技術

　　常規的水源熱泵熱水器，通常利用外部水源為熱泵機組提供熱源，通過水源熱泵機組的熱轉移來制備熱水，外部水源有地下水、地表水、海水、污水或地埋管的循環水，這些外部水源的獲取，需要附加管道、一號水泵，投資較高。家用熱泵熱水器通常使用空氣源熱泵熱水器來制備熱水，空氣源熱泵熱水器，制備熱水的熱源來源于空氣，在外界空氣氣溫較低的情況下，制熱水的能耗就會增大，實際上城市下水道中的污水也含有大量的熱量，但是下水道中垃圾較多，垃圾覆蓋在換熱管上會影響裝置的換熱效果，為了避免上述問題的發生，現提供一種污水水源熱泵。

　　實用新型內容

　　本實用新型的目的在于提供一種污水水源熱泵，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種污水水源熱泵，包括冷凝箱、冷凝換熱管和蒸發換熱管，所述冷凝箱上端設有排風管，排風管中設有風機，風機的作用是將冷凝箱中的熱風和冷風帶出，冷凝箱底面設有漏水板，漏水板下端設有集水槽，冷凝箱中設有冷凝換熱管，冷凝換熱管的左右管口分布穿過冷凝箱左右側壁，且分別于一號導管和二號導管上端口相接，一號導管和二號導管上分別設有壓縮機和膨脹閥，一號導管和二號導管下端分別連接左右固定連接管，左右固定連接管之間設有蒸發換熱管，蒸發換熱管外側設有保護罩，保護罩外側設有安裝板，安裝板下端兩側設有支腿，與保護罩相接的安裝板上設有支承，支承的作用是方便保護罩的轉動，保護罩上端外側設有從動齒環，靠近從動齒環的安裝板上端設有驅動電機，驅動電機的輸出端設有驅動齒輪，驅動齒輪與從動齒環嚙合。

　　作為本實用新型進一步的方案：所述冷凝換熱管和蒸發換熱管為蛇形盤管。

　　作為本實用新型進一步的方案：所述保護罩表面均勻布有換水孔。

　　作為本實用新型進一步的方案：所述驅動電機通過螺栓固定在安裝板上。

　　作為本實用新型進一步的方案：所述固定連接管上還設有支撐套，支撐套和安裝板之間設有支撐桿。

　　與現有技術相比，本實用新型的有益效果是：本實用新型在蒸發換熱管外側設有保護罩，保護罩的作用是避免垃圾覆蓋在蒸發換熱管表面，與保護罩相接的安裝板上設有支承，支承的作用是方便保護罩的轉動，保護罩上端外側設有從動齒環，靠近從動齒環的安裝板上端設有驅動電機，驅動電機通過螺栓固定在安裝板上，驅動電機的輸出端設有驅動齒輪，驅動齒輪與從動齒環嚙合，驅動電機的作用是通過驅動齒輪帶動從動齒環轉動，進而帶動保護罩轉動，這樣就避免污水流動時垃圾全部堵在保護罩外側，進而保證了保護罩內污水良好的流通性，進而保證了裝置的換熱性能，本實用新型結構簡單、合理，通過不同季節城市污水中熱量的不同，從而減輕了熱泵的工作負擔，保證了熱泵的制熱性能，同時也實現了熱量的回收利用，起到節能環保的作用。
