申請日2016.05.13

　　公開(公告)日2017.11.21

　　IPC分類號C02F11/00; C02F11/12; C02F11/04

　　摘要

　　本發明公開了一種可循環利用的污泥處理裝置,包括污泥收集池、分離裝置、濕污泥放置處、發酵劑投放處、污泥池、污泥運輸裝置、污泥沼氣發酵機、運輸管道、太陽能板、加熱裝置、沼氣發電裝置、預反應區、主反應區、三相分離器、濾水器，所述的污泥收集池與分離裝置相連接，所述的污泥沼氣發酵機通過運輸管道與沼氣發電裝置相連接，所述的進水口與預反應區相連接，所述的預反應區與主反應區相連接，所述的主反應區內設有三相分離器，所述的主反應區與出泥口相連接。本發明的一種可循環利用的污泥處理裝置具有設備結構簡單，操作方便，自動化程度高，污泥處理效率高，含水率低，成本低，產生較大的社會效益，促進了資源的可循環利用性的效果。

　　權利要求書

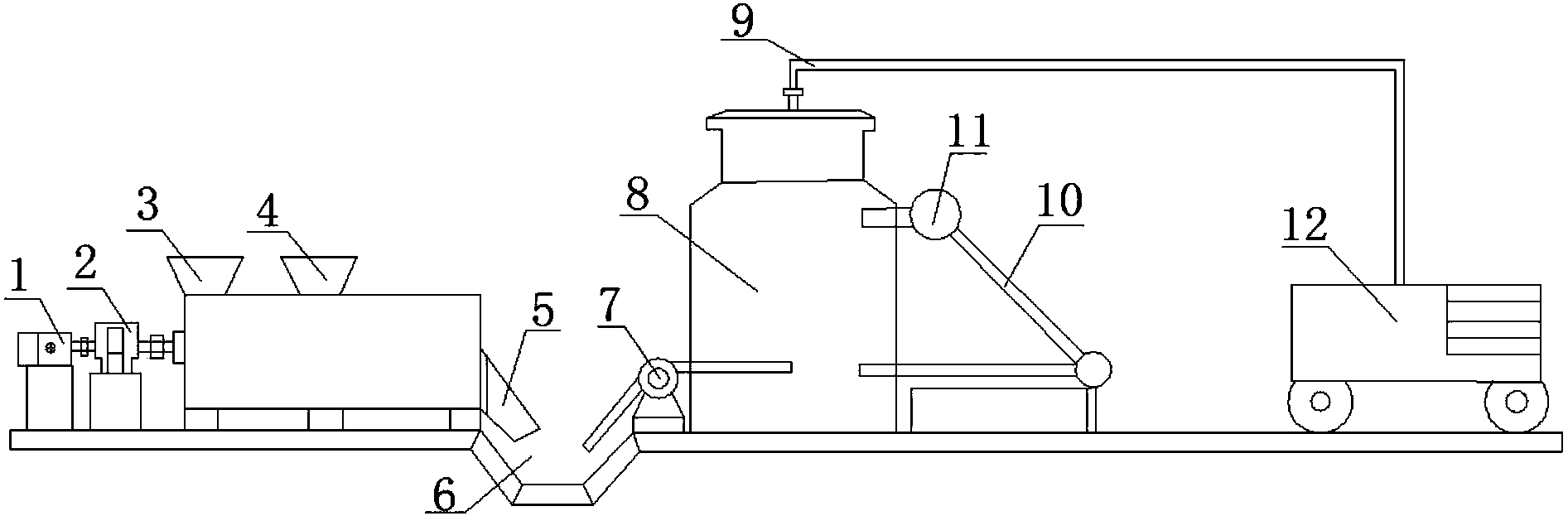

　　1.一種可循環利用的污泥處理裝置，包括污泥收集池(1)、分離裝置(2)、濕污泥放置處(3)、發酵劑投放處(4)、出口(5)、污泥池(6)、污泥運輸裝置(7)、污泥沼氣發酵機(8)、運輸管道(9)、太陽能板(10)、加熱裝置(11)、沼氣發電裝置(12)、進水口(13)、出水口(14)、預反應區(15)、主反應區(16)、三相分離器(17)、出泥口(18)、濾水器(19)，其特征在于：所述的污泥收集池(1)與分離裝置(2)相連接，后方與濕污泥放置處(3)、發酵劑投放處(4)相連接，所述的發酵劑投放處(4)與出口(5)相連接，出口(5)與污泥池(6)相連，所述的污泥池(6)與污泥運輸裝置(7)、污泥沼氣發酵機(8)相連接，所述的污泥沼氣發酵機(8)通過運輸管道(9)與沼氣發電裝置(12)相連接，所述的分離裝置(2)內分別設有進水口(13)、出水口(14)和出泥口(18)，所述的進水口(13)與預反應區(15)相連接，所述的預反應區(15)與主反應區(16)相連接，所述的主反應區(16)內設有三相分離器(17)，所述的主反應區(16)與出泥口(18)相連接。

　　2.根據權利要求1所述一種可循環利用的污泥處理裝置其特征在于：所述分離裝置(2)內出水口(14)處設有濾水器(19)。

　　3.根據權利要求1所述一種可循環利用的污泥處理裝置其特征在于：所述的太陽能板(10)與加熱裝置(11)相連接。

　　說明書

　　一種可循環利用的污泥處理裝置

　　技術領域

　　本發明涉及環保設備技術領域，尤其涉及一種可循環利用的污泥處理裝置。

　　背景技術

　　污泥土地直接利用因投資少、能耗低、運行費用低、有機部分可轉化成土壤改良劑成分等優點，被認為是最有發展?jié)摿Φ囊环N處置方式，科學合理的土地利用，可減少污泥帶來的負面效應。林地和市政綠化的利用因不易造成食物鏈的污染而成為污泥土地利用的有效方式。污泥用于嚴重擾動的土地(如礦場土地、森林采伐場、垃圾填埋場、地表嚴重破壞區等需要復墾的土地)的修復與重建，減少了污泥對人類生活的潛在威脅，既處置了污泥又恢復了生態環境。

　　現有的設備申請?zhí)枮?01310359552.7的一種可循環利用的污泥處理裝置采用包含：包括殼體，殼體頂部一側開有污泥入口，殼體底部設有空氣通孔，殼體底部設有氣體分部板，氣體分部板上均勻設有多個孔隙，氣體分部板上方的殼體內設有干燥組件，干燥組件處的殼體側壁設有出料口，出料口與制粒機連接，干燥組件上方的殼體內設有抽吸罩，殼體頂部設有進水口，進水口與殼體內的儲水池連通，儲水池下方設有過濾網，殼體頂部另一側開有循環氣體出口，循環氣體出口與吸風機連接。通過氣體分布板將循環氣體分送到殼體內的不同區域，通過干燥組件將熱量傳遞給污泥，使之干化并制粒，而循環氣體帶著污泥細粒和蒸發的水分離開機體。但是其不具有設備結構簡單，操作方便，自動化程度高，污泥處理效率高，含水率低，成本低，產生較大的社會效益，促進了資源的可循環利用性效果。

　　發明內容

　　針對上述問題，本發明提供了一種可循環利用的污泥處理裝置，解決了不具有設備結構簡單，操作方便，自動化程度高，污泥處理效率高，含水率低，成本低，產生較大的社會效益，促進了資源的可循環利用性效果的問題。

　　為解決上述技術問題，本發明所采用的技術方案是：包括污泥收集池、分離裝置、濕污泥放置處、發酵劑投放處、出口、污泥池、污泥運輸裝置、污泥沼氣發酵機、運輸管道、太陽能板、加熱裝置、沼氣發電裝置、進水口、出水口、預反應區、主反應區、三相分離器、出泥口、濾水器，所述的污泥收集池與分離裝置相連接，后方與濕污泥放置處、發酵劑投放處相連接，所述的發酵劑投放處與出口相連接，出口與污泥池相連，所述的污泥池與污泥運輸裝置、污泥沼氣發酵機相連接，所述的污泥沼氣發酵機通過運輸管道與沼氣發電裝置相連接，所述的分離裝置內分別設有進水口、出水口和出泥口，所述的進水口與預反應區相連接，所述的預反應區與主反應區相連接，所述的主反應區內設有三相分離器，所述的主反應區與出泥口相連接。

　　進一步的，所述分離裝置內出水口處設有濾水器，節約水資源。

　　進一步的，所述的太陽能板與加熱裝置相連接，提高了資源利用率。

　　由上述對本發明結構的描述可知，和現有技術相比，本發明具有如下優點：

　　采用上述技術方案后，所述的主反應區內設有三相分離，所述分離裝置內出水口處設有濾水器，所述的污泥沼氣發酵機通過運輸管道與沼氣發電裝置相連接，本發明的一種可循環利用的污泥處理裝置具有設備結構簡單，操作方便，自動化程度高，污泥處理效率高，含水率低，成本低，產生較大的社會效益，促進了資源的可循環利用性效果。
