申請日2016.05.13

　　公開(公告)日2017.01.04

　　IPC分類號C02F9/14

　　摘要

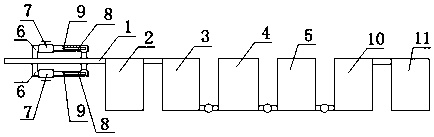

　　本實用新型公開了一種冷軋廢水回用裝置，包括依次連接的進水管、沉淀箱、MBR裝置、抽吸泵、原水箱、原水泵、超濾裝置、高壓泵、反滲透裝置和回用水箱，所述的進水管并聯有至少一個加藥裝置。本實用新型的有益效果是：通過采用MBR處理和超濾的處理，使水中的COD、懸浮物等指標將大幅降低，通過在MBR裝置前部增設添加藥劑的沉淀裝置，降低了MBR裝置的處理工作量，處理效果更佳有保證。實現了固體藥劑的自動添加，并且添加量與水流流速成正比。

　　權利要求書

　　1.一種冷軋廢水回用裝置，其特征在于：包括依次連接的進水管、沉淀箱、MBR裝置、抽吸泵、原水箱、原水泵、超濾裝置、高壓泵、反滲透裝置和回用水箱，所述的進水管并聯有至少一個加藥裝置，所述的加藥裝置均包括一個與進水管并聯的支管，支管上設置有控制閥，支管的內部設置有用于盛裝固體藥劑的藥劑網盒和一個用于安裝所述藥劑網盒的支架，所述的支管連接有一個三通，三通的一個端口連接支管，三通的第二個端口連接進水管，三通的第三個端口安裝有封蓋，所述的第一端口和第三端口的軸心線重合。

　　2.根據權利要求1所述的一種冷軋廢水回用裝置，其特征在于：還包括控制裝置，所述的控制裝置為PLC可編程控制系統，所述的控制閥為電磁閥，所述的PLC可編程控制系統連接控制閥。

　　3.根據權利要求2所述的一種冷軋廢水回用裝置，其特征在于：還包括無線網絡組件，所述無線網絡組件與所述控制裝置連接。

　　說明書

　　一種冷軋廢水回用裝置

　　技術領域

　　本實用新型涉及一種冷軋廢水回用裝置。

　　背景技術

　　鋼鐵行業冷軋廠中設有酸洗連軋機組、連退機組、平整機組、彩涂機組、鍍鋅機組等，這些機組在生產過程中會產生含酸、含油等不同類型的廢水，而在鋼板漂洗時往往采用的是脫鹽水，其廢水的含鹽量少，電導率較低，回收利用的價值很高。與此同時，冷軋廠中設有循環水站，循環水站在運行過程中需要不斷地補充蒸發、風吹、排污等過程損失的水量，而補充水的水質要求較高，對于電導率、COD、懸浮物等均有要求，廢水經現有的工藝處理后難以滿足其要求。

　　發明內容

　　本實用新型的目的在于克服現有技術的缺點，提供一種冷軋廢水回用裝置。

　　本實用新型的目的通過以下技術方案來實現：一種冷軋廢水回用裝置，包括依次連接的進水管、沉淀箱、MBR裝置、抽吸泵、原水箱、原水泵、超濾裝置、高壓泵、反滲透裝置和回用水箱，所述的進水管并聯有至少一個加藥裝置，所述的加藥裝置均包括一個與進水管并聯的支管，支管上設置有控制閥，支管的內部設置有用于盛裝固體藥劑的藥劑網盒和一個用于安裝所述藥劑網盒的支架，所述的支管連接有一個三通，三通的一個端口連接支管，三通的第二個端口連接進水管，三通的第三個端口安裝有封蓋，所述的第一端口和第三端口的軸心線重合，從而打開封蓋即可完成藥劑網盒的更換。

　　藥劑網盒為采用金屬網制成的盒子，通過水流流過藥劑網盒時的沖刷作用，從藥劑網盒內將藥劑攜帶走，實現了固體藥劑的自動添加，并且添加量與水流流速成正比。

　　所述的冷軋廢水回用裝置還包括控制裝置，所述的控制裝置為PLC可編程控制系統，所述的控制閥為電磁閥，所述的PLC可編程控制系統連接控制閥。

　　所述的冷軋廢水回用裝置還包括無線網絡組件，所述無線網絡組件與所述控制裝置連接，從而實現無線監控和運轉。

　　本實用新型具有以下優點：通過采用MBR處理和超濾的處理，使水中的COD、懸浮物等指標將大幅降低，通過在MBR裝置前部增設添加藥劑的沉淀裝置，降低了MBR裝置的處理工作量，處理效果更佳有保證。實現了固體藥劑的自動添加，并且添加量與水流流速成正比。
