申請日2016.05.13

　　公開(公告)日2017.11.21

　　IPC分類號C02F1/44; B01D61/08

　　摘要

　　本發明涉及一種新型全自動反滲透水處理系統，它包括進水管路，所述進水管路與前一、二段反滲透膜組件相連，所述前一、二段反滲透膜組件通過段間管路與后一、二段反滲透膜組件相連，所述后一、二段反滲透膜組件與濃水管路相連，所述前一、二段反滲透膜組件至少包括兩組一、二段反滲透膜組件，所述前一、二段反滲透膜組件與產水管路相連，所述后一、二段反滲透膜組件與產水管路相連。本發明結構設置合理，水處理效果好，控制精確。

　　權利要求書

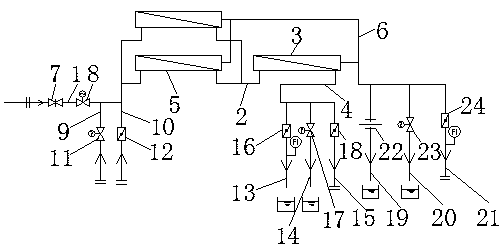

　　1.一種新型全自動反滲透水處理系統，其特征在于：它包括進水管路(1)，所述進水管路(1)與前一、二段反滲透膜組件相連，所述前一、二段反滲透膜組件通過段間管路(2)與后一、二段反滲透膜組件相連(3)，所述后一、二段反滲透膜組件(3)與濃水管路(4)相連，所述前一、二段反滲透膜組件至少包括兩組一、二段反滲透膜組件(5)，所述前一、二段反滲透膜組件與產水管路(6)相連，所述后一、二段反滲透膜組件(3)與產水管路(6)相連，在所述進水管路(1)上分別設有進水截止閥(7)和進水電動閥(8)，沖洗進水管路(9)和清洗進水管路(10)分別與進水管路(1)相連，在所述沖洗進水管路(9)上設有沖洗進水電動閥(11)，在所述清洗進水管路(10)上設有清洗進水蝶閥(12)，在所述濃水管路(4)上分設管路Ⅰ(13)、管路Ⅱ(14)和管路Ⅲ(15)，在所述管路Ⅰ(13)上設有濃水調節閥(16)，在所述管路Ⅱ(14)上設有排放電動閥(17)，在所述管路Ⅲ(15)上設有清洗回流閥(18)，在所述產水管路(6)上分設管路Ⅳ(19)、管路Ⅴ(20)和管路Ⅵ(21)，在所述管路Ⅳ(19)上設有泄壓爆破膜(22)，在所述管路Ⅴ(20)上設有不合格水電動排放閥(23)，在所述管路Ⅵ(21)上設有產水調節閥(24)。

　　2.根據權利要求1所述的新型全自動反滲透水處理系統，其特征在于：所述前一、二段反滲透膜組件由兩組一、二段反滲透膜組件(5)組成，它們并聯設置。

　　3.根據權利要求1所述的新型全自動反滲透水處理系統，其特征在于：所述前一、二段反滲透膜組件和后一、二段反滲透膜組件(3)串聯設置。

　　說明書

　　一種新型全自動反滲透水處理系統

　　技術領域

　　本發明涉及一種水處理系統，具體涉及一種反滲透水處理系統。

　　背景技術

　　現有的反滲透水處理系統，結構設置不合理，整體處理效果不理想，控制精度不夠，運行不夠平穩，不能長時間持續工作，不符合實際使用要求。

　　發明內容

　　發明目的：本發明的目的是為了克服現有技術中的不足，提供一種結構設置合理，水處理效果好，控制精確的新型全自動反滲透水處理系統。

　　技術方案：為了解決上述技術問題，本發明所述的一種新型全自動反滲透水處理系統，它包括進水管路，所述進水管路與前一、二段反滲透膜組件相連，所述前一、二段反滲透膜組件通過段間管路與后一、二段反滲透膜組件相連，所述后一、二段反滲透膜組件與濃水管路相連，所述前一、二段反滲透膜組件至少包括兩組一、二段反滲透膜組件，所述前一、二段反滲透膜組件與產水管路相連，所述后一、二段反滲透膜組件與產水管路相連，在所述進水管路上分別設有進水截止閥和進水電動閥，沖洗進水管路和清洗進水管路分別與進水管路相連，在所述沖洗進水管路上設有沖洗進水電動閥，在所述清洗進水管路上設有清洗進水蝶閥，在所述濃水管路上分設管路Ⅰ、管路Ⅱ和管路Ⅲ，在所述管路Ⅰ上設有濃水調節閥，在所述管路Ⅱ上設有排放電動閥，在所述管路Ⅲ上設有清洗回流閥，在所述產水管路上分設管路Ⅳ、管路Ⅴ和管路Ⅵ，在所述管路Ⅳ上設有泄壓爆破膜，在所述管路Ⅴ上設有不合格水電動排放閥，在所述管路Ⅵ上設有產水調節閥。

　　所述前一、二段反滲透膜組件由兩組一、二段反滲透膜組件組成，它們并聯設置。

　　所述前一、二段反滲透膜組件和后一、二段反滲透膜組件串聯設置。

　　本系統與PLC控制柜相連，實現自動化操作。

　　有益效果：本發明與現有技術相比，其顯著優點是：本發明結構設置合理，采用前一、二段反滲透膜組件和后一、二段反滲透膜組件串聯設置，保證水處理效果好，在各管路上設置閥體等部件，實現精確控制，自動化操作，本系統運行平穩，使用安全，故障率少，可以長時間持續工作，符合實際使用要求。
