申請日2016.05.06

　　公開(公告)日2016.11.30

　　IPC分類號C02F1/32

　　摘要

　　本實用新型涉及一種廢水紫外線消毒管道，包括底板，底板上設有支撐板，支撐板的端部之間設有管道體，管道體內設有管道槽;管道體的底部設有滑殼，滑殼內設有微型電路板，微型電路板上設有若干LED紫外燈，管道體的一端設有進水倉，進水倉設有進水管，進水管設有進水控制閥，管道體的另一端設有出水倉，出水倉設有出水管，出水管設有出水控制閥。本實用新型可以將廢水接入進水管，通過進水倉使廢水進入管道槽內，通過LED紫外燈可以實現對廢水進行消毒處理，且消毒效果好。

　　權利要求書

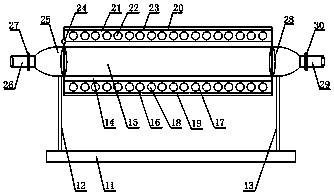

　　1.一種廢水紫外線消毒管道，包括底板(11)，其特征在于：底板(11)上設有第一支撐板(12)與第二支撐板(13)，第一支撐板(12)與第二支撐板(13)的形狀大小相同，第一支撐板(12)與第二支撐板(13)呈平行布置，第一支撐板(12)與第二支撐板(13)呈豎直布置，第一支撐板(12)與第二支撐板(13)的端部之間設有由透明材料制成的管道體(14)，管道體(14)內設有管道槽(15);管道體(14)的底部設有滑殼(16)，管道體(14)的底部設有滑道，滑殼(16)插接在滑道內，滑殼(16)內設有第一微型電路板(17)，第一微型電路板(17)上設有若干第一LED紫外燈(18)，第一LED紫外燈(18)呈等間距布置，第一LED紫外燈(18)與第一微型電路板(17)的連接位置設有防水膠層，滑殼(16)的底部設有第一鍍銀層(19);管道體(14)的頂部設有由透明材料制成的扣殼(20)，扣殼(20)通過旋轉軸(24)與管道體(14)連接，扣殼(20)內設有第二微型電路板(21)，第二微型電路板(21)上設有若干第二LED紫外燈(22)，第二LED紫外燈(22)呈等間距布置，扣殼(20)的頂面設有第二鍍銀層(23);管道體(14)的一端設有進水倉(25)，進水倉(25)設有進水管(26)，進水管(26)設有進水控制閥(27)，管道體(14)的另一端設有出水倉(28)，出水倉(28)設有出水管(29)，出水管(29)設有出水控制閥(30)。

　　2.根據權利要求1所述的廢水紫外線消毒管道，其特征在于：第一LED紫外燈(18)為球形形狀。

　　3.根據權利要求1所述的廢水紫外線消毒管道，其特征在于：第二LED紫外燈(22)為球形形狀。

　　4.根據權利要求1所述的廢水紫外線消毒管道，其特征在于：進水倉(25)的外表面設有熒光層。

　　5.根據權利要求1所述的廢水紫外線消毒管道，其特征在于：出水倉(28)的外表面設有熒光層。

　　說明書

　　一種廢水紫外線消毒管道

　　技術領域

　　本實用新型涉及一種消毒管道，具體涉及一種廢水紫外線消毒管道。

　　背景技術

　　紫外線殺菌消毒是利用適當波長的紫外線能夠破壞微生物機體細胞中的DNA(脫氧核糖核酸)或RNA(核糖核酸)的分子結構，造成生長性細胞死亡和(或)再生性細胞死亡，達到殺菌消毒的效果。紫外線消毒技術是基于現代防疫學、醫學和光動力學的基礎上，利用特殊設計的高效率、高強度和長壽命的UVC波段紫外光照射流水，將水中各種細菌、病毒、寄生蟲、水藻以及其他病原體直接殺死�，F(xiàn)有的紫外線消毒對污水處理不方便，殺菌效果差。

　　實用新型內容

　　本實用新型的目的在于針對現有技術的缺陷和不足，提供一種可以將廢水接入進水管，通過進水倉使廢水進入管道槽內，通過LED紫外燈可以實現對廢水進行消毒處理，且消毒效果好;滑殼與管道體組裝方便，扣殼與管道體組裝方便，消毒后的水源可以從出水倉與出水管輸出，從而方便了對廢水進行消毒與輸送處理的廢水紫外線消毒管道。

　　為實現上述目的，本實用新型采用的技術方案是：

　　一種廢水紫外線消毒管道，包括底板，底板上設有第一支撐板與第二支撐板，第一支撐板與第二支撐板的形狀大小相同，第一支撐板與第二支撐板呈平行布置，第一支撐板與第二支撐板呈豎直布置，第一支撐板與第二支撐板的端部之間設有由透明材料制成的管道體，管道體內設有管道槽;管道體的底部設有滑殼，管道體的底部設有滑道，滑殼插接在滑道內，滑殼內設有第一微型電路板，第一微型電路板上設有若干第一LED紫外燈，第一LED紫外燈呈等間距布置，第一LED紫外燈與第一微型電路板的連接位置設有防水膠層，滑殼的底部設有第一鍍銀層;管道體的頂部設有由透明材料制成的扣殼，扣殼通過旋轉軸與管道體連接，扣殼內設有第二微型電路板，第二微型電路板上設有若干第二LED紫外燈，第二LED紫外燈呈等間距布置，扣殼的頂面設有第二鍍銀層;管道體的一端設有進水倉，進水倉設有進水管，進水管設有進水控制閥，管道體的另一端設有出水倉，出水倉設有出水管，出水管設有出水控制閥。

　　進一步地，所述第一LED紫外燈為球形形狀。

　　進一步地，所述第二LED紫外燈為球形形狀。

　　進一步地，所述進水倉的外表面設有熒光層。

　　進一步地，所述出水倉的外表面設有熒光層。

　　采用上述結構后，本實用新型有益效果為：可以將廢水接入進水管，通過進水倉使廢水進入管道槽內，通過LED紫外燈可以實現對廢水進行消毒處理，且消毒效果好;滑殼與管道體組裝方便，扣殼與管道體組裝方便，消毒后的水源可以從出水倉與出水管輸出，從而方便了對廢水進行消毒與輸送處理。
