申請日2016.05.17

　　公開(公告)日2016.12.21

　　IPC分類號C02F1/14; C02F103/08

　　摘要

　　本實用新型公開了一種含鹽廢水、海水快速蒸發濃縮裝置，包括水池、粗糙布、支架、噴淋管和水泵，支架安裝在含鹽水的水池上，粗糙布呈循環M形的方式掛在支架上，用于向粗糙布噴鹽水的噴淋管安裝在粗糙布的上端，噴淋管通過水泵和水池連通形成水循環。本實用新型成本低，能耗低，且大大提高了蒸發濃縮的效率。

　　權利要求書

　　1.一種含鹽廢水、海水快速蒸發濃縮裝置，其特征在于：包括水池、粗糙布、支架、噴淋管和水泵，支架安裝在含鹽水的水池上，粗糙布呈循環M形的方式掛在支架上，用于向粗糙布噴鹽水的噴淋管安裝在粗糙布的上端，噴淋管通過水泵和水池連通形成水循環。

　　2.如權利要求1所述的一種含鹽廢水、海水快速蒸發濃縮裝置，其特征在于：所述粗糙布為具有很多凸起的雪尼爾布料。

　　3.如權利要求1所述的一種含鹽廢水、海水快速蒸發濃縮裝置，其特征在于：所述水泵和水池之間的管道處還安裝有太陽能加熱管。

　　4.如權利要求1所述的一種含鹽廢水、海水快速蒸發濃縮裝置，其特征在于：所述支架的下端具有多根下橫桿，支架的上端安裝有多根噴淋管，下橫桿和噴淋管俯視時呈間隔布置，粗糙布依次繞過下橫桿和噴淋管后實現呈循環M形布置。

　　5.如權利要求4所述的一種含鹽廢水、海水快速蒸發濃縮裝置，其特征在于：所述多根噴淋管均連通同一根主管，主管再與水泵連通。

　　6.如權利要求1所述的一種含鹽廢水、海水快速蒸發濃縮裝置，其特征在于：所述支架由耐腐蝕的竹竿搭設而成。

　　7.如權利要求1所述的一種含鹽廢水、海水快速蒸發濃縮裝置，其特征在于：所述噴淋管的兩側均開設有一排出水孔。

　　8.如權利要求1所述的一種含鹽廢水、海水快速蒸發濃縮裝置，其特征在于：還包括控制器，控制器和水泵電連接，控制器控制水泵間歇式泵水。

　　說明書

　　一種含鹽廢水、海水快速蒸發濃縮裝置

　　技術領域

　　本實用新型涉及一種含鹽廢水、海水快速蒸發濃縮裝置。

　　背景技術

　　含鹽廢水的處理一直是污水處理行業中的一個難題，低濃度含鹽廢水常規濃縮方法有反滲透膜、電滲析等成熟技術，這類技術一般只能把含鹽廢水濃縮到10%，最高不超過15%。目前以上二種技術處理低濃度含鹽廢水的費用一般在10元/噸以上，且所用的膜要定期更換，進一步增加了費用。最后進行將濃度10%鹽廢水進行多效蒸發、MVR等結晶處理，但該結晶處理的能耗太高，成本最少在70元/噸以上。

　　海鹽的生產過程為，先采用效率高的反滲透膜將海水濃度提高到10%左右，再采用鹽田蒸發海水，將海水曬到濃度為20%以上，最后將高濃度的海水進行結晶處理。但近年來鹽田陸續被征作商業或工業用地，導致土地價格快速上漲，曬鹽成本增加，且鹽田所占用的土地也在慢慢減少，因此如何提高曬鹽效率，降低曬鹽成本成為趨勢。

　　鑒于此，本發明人為此研制出一種含鹽廢水、海水快速蒸發濃縮裝置，有效的解決了上述問題，本案由此產生。

　　實用新型內容

　　本實用新型提供的一種含鹽廢水、海水快速蒸發濃縮裝置，成本低，且大大提高了蒸發濃縮的效率。

　　為了實現上述目的，本實用新型的技術方案如下：

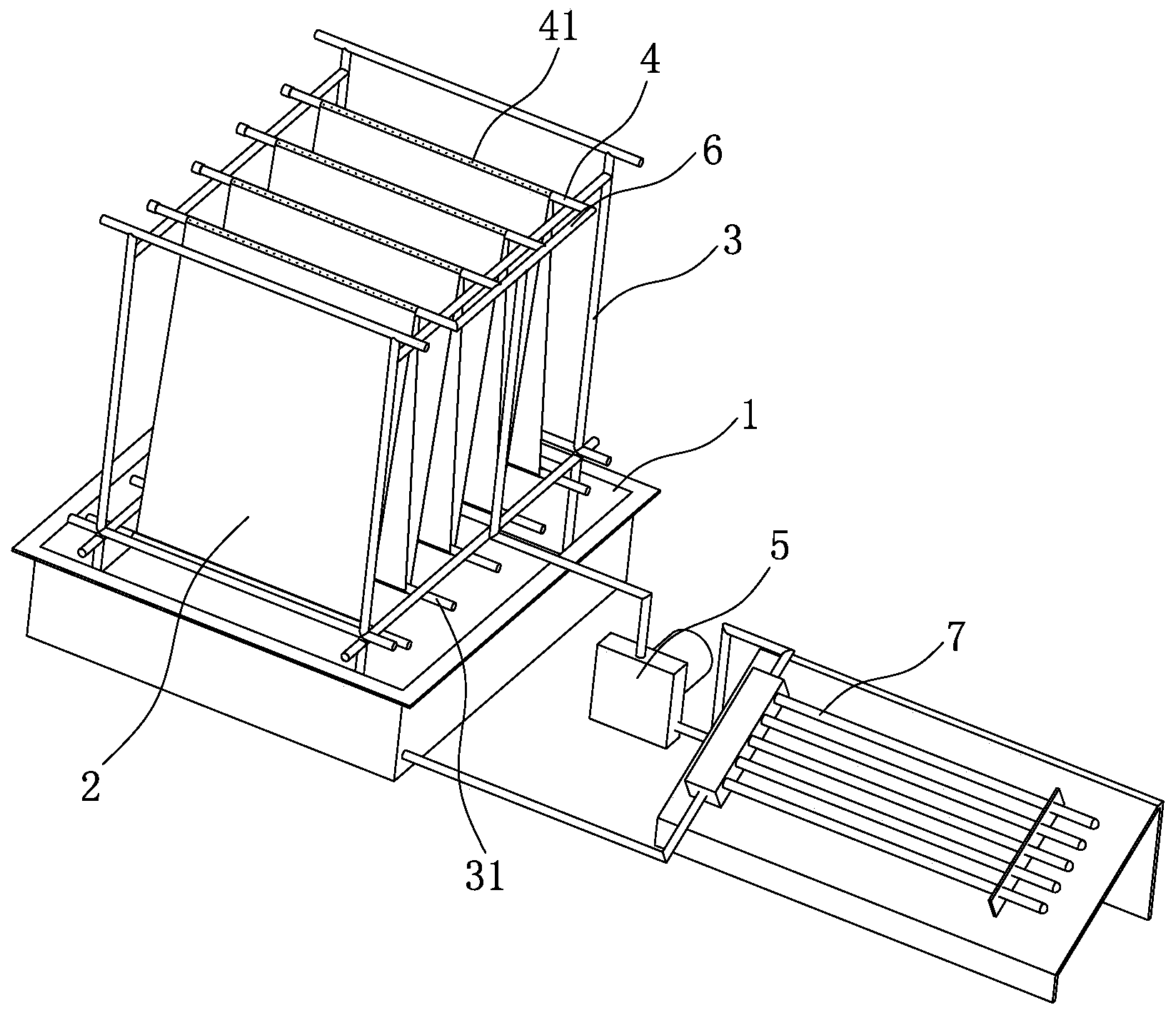

　　一種含鹽廢水、海水快速蒸發濃縮裝置，包括水池、粗糙布、支架、噴淋管和水泵，支架安裝在含鹽水的水池上，粗糙布呈循環M形的方式掛在支架上，用于向粗糙布噴鹽水的噴淋管安裝在粗糙布的上端，噴淋管通過水泵和水池連通形成水循環。

　　所述粗糙布為具有很多凸起的雪尼爾布料。

　　所述水泵和水池之間的管道處還安裝有太陽能加熱管。

　　所述支架的下端具有多根下橫桿，支架的上端安裝有多根噴淋管，下橫桿和噴淋管俯視時呈間隔布置，粗糙布依次繞過下橫桿和噴淋管后實現呈循環M形布置。

　　所述多根噴淋管均連通同一根主管，主管再與水泵連通。

　　所述支架由耐腐蝕的竹竿搭設而成。

　　所述噴淋管的兩側均開設有一排出水孔。

　　還包括控制器，控制器和水泵電連接，控制器控制水泵間歇式泵水。

　　采用上述方案后，本實用新型的使用成本低，通過廉價的呈循環M形布置的粗糙布料，來增加鹽水和空氣的接觸面積，加速水份的蒸發速度。再通過粗糙布降低水向下流動的速度，減少單位時間的噴水量，降低水泵的功率，降低能耗成本和水泵成本。
