申請日2016.07.20

　　公開(公告)日2016.12.14

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種用于化工環境保護中的含油污水過濾器，其結構包括加固翻邊、含油污水箱、速率表、操作箱、接頭、電纜、底座、導管、支腳、加固件、水油分離器、污水過濾裝置、濾清器、消毒罐、高壓管、增壓泵、輸入管、發動機，所述含油污水箱固定連接底座，所述速率表設在水油分離器上，所述接頭通過電纜固定連接水油分離器，所述支腳設在水油分離器底部，所述消毒罐設有高壓管，所述增壓泵固定連接含油污水箱，所述發動機設在含油污水箱上。本實用新型解決了現有的污水處理設備無法對含油污水進行過濾分離并加以利用的問題。

　　權利要求書

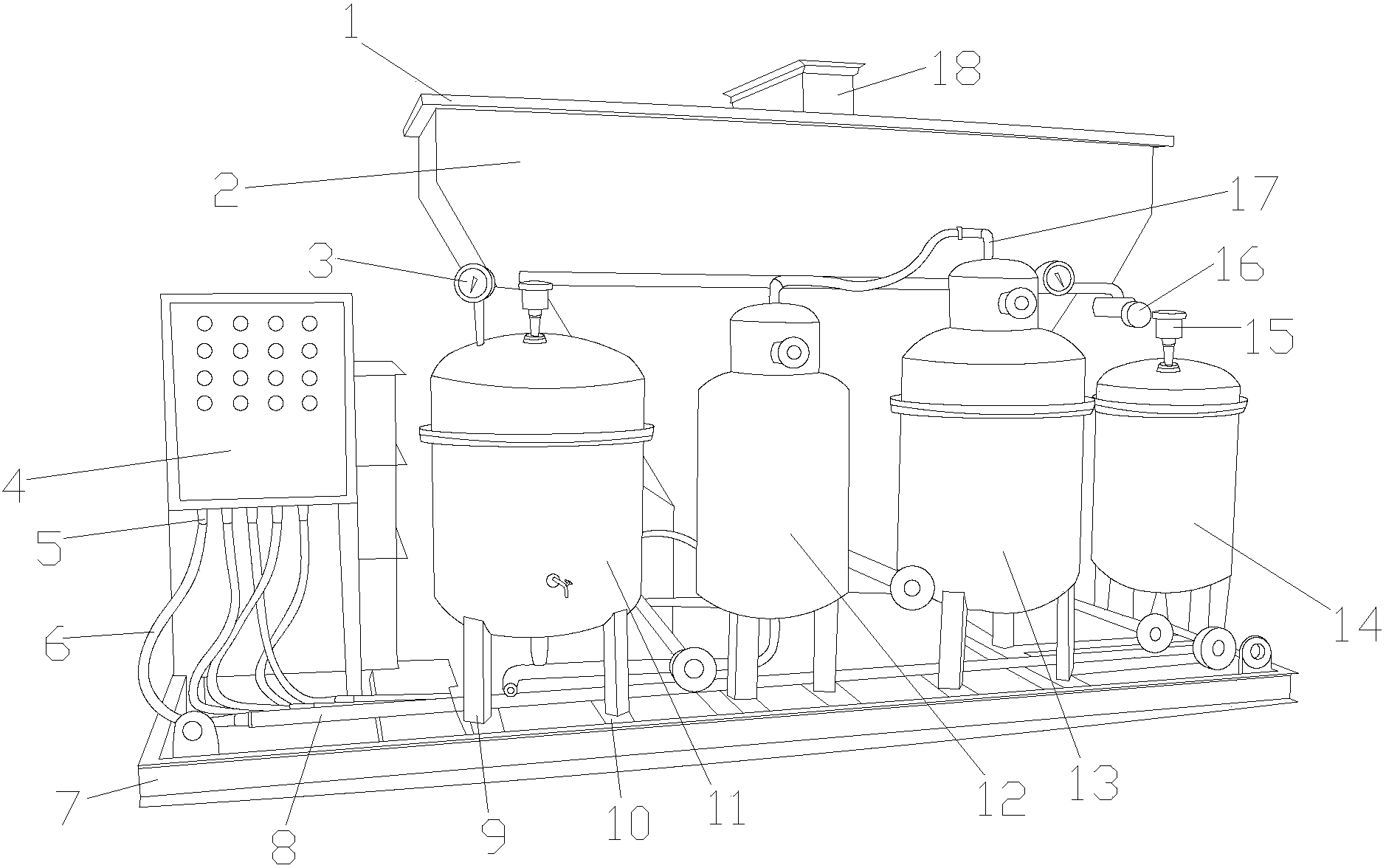

　　1.一種用于化工環境保護中的含油污水過濾器，其特征在于：其結構包括加固翻邊(1)、含油污水箱(2)、速率表(3)、操作箱(4)、接頭(5)、電纜(6)、底座(7)、導管(8)、支腳(9)、加固件(10)、水油分離器(11)、污水過濾裝置(12)、濾清器(13)、消毒罐(14)、高壓管(15)、增壓泵(16)、輸入管(17)、發動機(18)，所述含油污水箱(2)固定連接底座(7)，所述速率表(3)設在水油分離器(11)上，所述接頭(5)通過電纜(6)固定連接水油分離器(11)，所述支腳(9)設在水油分離器(11)底部，所述水油分離器(11)由封蓋(110)、流量表(111)、壓縮泵(112)、噴嘴(113)、回油管(114)、輸油口(115)、螺孔(116)組成，所述封蓋(110)設在壓縮泵(112)上，所述壓縮泵(112)設有流量表(111)，所述噴嘴(113)與壓縮泵(112)相連接，所述壓縮泵(112)固定連接回油管(114)，所述回油管(114)設有輸油口(115)，所述螺孔(116)設在回油管(114)上，所述水油分離器(11)通過導管(8)連接污水過濾裝置(12)，所述污水過濾裝置(12)通過輸入管(17)與濾清器(13)相連接，所述濾清器(13)固定連接消毒罐(14)，所述消毒罐(14)設有高壓管(15)，所述增壓泵(16)固定連接含油污水箱(2)，所述發動機(18)設在含油污水箱(2)上。

　　2.根據權利要求1所述的一種用于化工環境保護中的含油污水過濾器，其特征在于：所述含油污水箱(2)設有加固翻邊(1)。

　　3.根據權利要求1所述的一種用于化工環境保護中的含油污水過濾器，其特征在于：所述底座(7)通過加固件(10)固定連接支腳(9)。

　　4.根據權利要求1所述的一種用于化工環境保護中的含油污水過濾器，其特征在于：所述操作箱(4)設有接頭(5)。

　　說明書

　　一種用于化工環境保護中的含油污水過濾器

　　技術領域

　　本實用新型是一種用于化工環境保護中的含油污水過濾器，屬于污水過濾設備領域。

　　背景技術

　　污水處理設備能有效處理城區的生活污水，工業廢水等，避免污水及污染物直接流入水域，對改善生態環境、提升城市品位和促進經濟發展具有重要意義。

　　現有技術公開了申請?zhí)枮椋?01410563867.8的一種污水處理設備，包括進水管(1)、過濾池(2)、處理池(8)、出水管(13)，進水管(1)與過濾池(2)上端連接，過濾池(2)下端通過連接管(7)與處理池(8)連接，處理池(8)與出水管(13)連接，所述過濾池(2)內壁設置工作表面層(3)，過濾池(2)內從上到下依次設置粗過濾層(4)、細過濾層(5)、除臭層(6)，所述處理池(8)通過隔板(9)依次分隔成厭氧室(10)、好氧室(11)、消毒室(12)，本發明能有效，方便的處理污水，大大提高的污水處理的效果。但是其不足之處在于無法對含油污水進行過濾分離并加以利用。

　　實用新型內容

　　針對現有技術存在的不足，本實用新型目的是提供一種用于化工環境保護中的含油污水過濾器，以解決現有的污水處理設備無法對含油污水進行過濾分離并加以利用的問題。

　　為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種用于化工環境保護中的含油污水過濾器，其結構包括加固翻邊、含油污水箱、速率表、操作箱、接頭、電纜、底座、導管、支腳、加固件、水油分離器、污水過濾裝置、濾清器、消毒罐、高壓管、增壓泵、輸入管、發動機，所述含油污水箱固定連接底座，所述速率表設在水油分離器上，所述接頭通過電纜固定連接水油分離器，所述支腳設在水油分離器底部，所述水油分離器由封蓋、流量表、壓縮泵、噴嘴、回油管、輸油口、螺孔組成，所述封蓋設在壓縮泵上，所述壓縮泵設有流量表，所述噴嘴與壓縮泵相連接，所述壓縮泵固定連接回油管，所述回油管設有輸油口，所述螺孔設在回油管上，所述水油分離器通過導管連接污水過濾裝置，所述污水過濾裝置通過輸入管與濾清器相連接，所述濾清器固定連接消毒罐，所述消毒罐設有高壓管，所述增壓泵固定連接含油污水箱，所述發動機設在含油污水箱上。

　　進一步地，所述含油污水箱設有加固翻邊。

　　進一步地，所述底座通過加固件固定連接支腳。

　　進一步地，所述操作箱設有接頭。

　　本實用新型的有益效果為設有水油分離器，能有效分離污水中的污水與污油，并對其進行過濾處理，增強了實用性。
