申請日2016.05.17

　　公開(公告)日2016.12.07

　　IPC分類號E01H1/10

　　摘要

　　本實用新型公開了一種積水處理裝置，包括輪胎、機架、傳感器面板、信號處理器、發動機、吸水管、積水收集箱、液壓泵和吸水腔，所述機架四周設有若干根立桿，立桿上安裝有輪胎;所述機架上安裝有傳感器面板、信號處理器、發動機和積水收集箱;所述傳感器面板上安裝有若干個紅外線傳感器和接收器，傳感器面板中的信號器材與信號處理器相連接;所述積水收集箱一端連接吸水管，積水收集箱另一端連接出水管;所述吸水管下方連通吸水腔，吸水腔的開口向下。本實用新型采用小車的形式，在車上放置可拆卸的積水收集箱;小車在路面移動時，傳感器檢測路面的積水情況，信號處理后，發動機啟動，對吸水腔下方的路面積水進行收集。

　　權利要求書

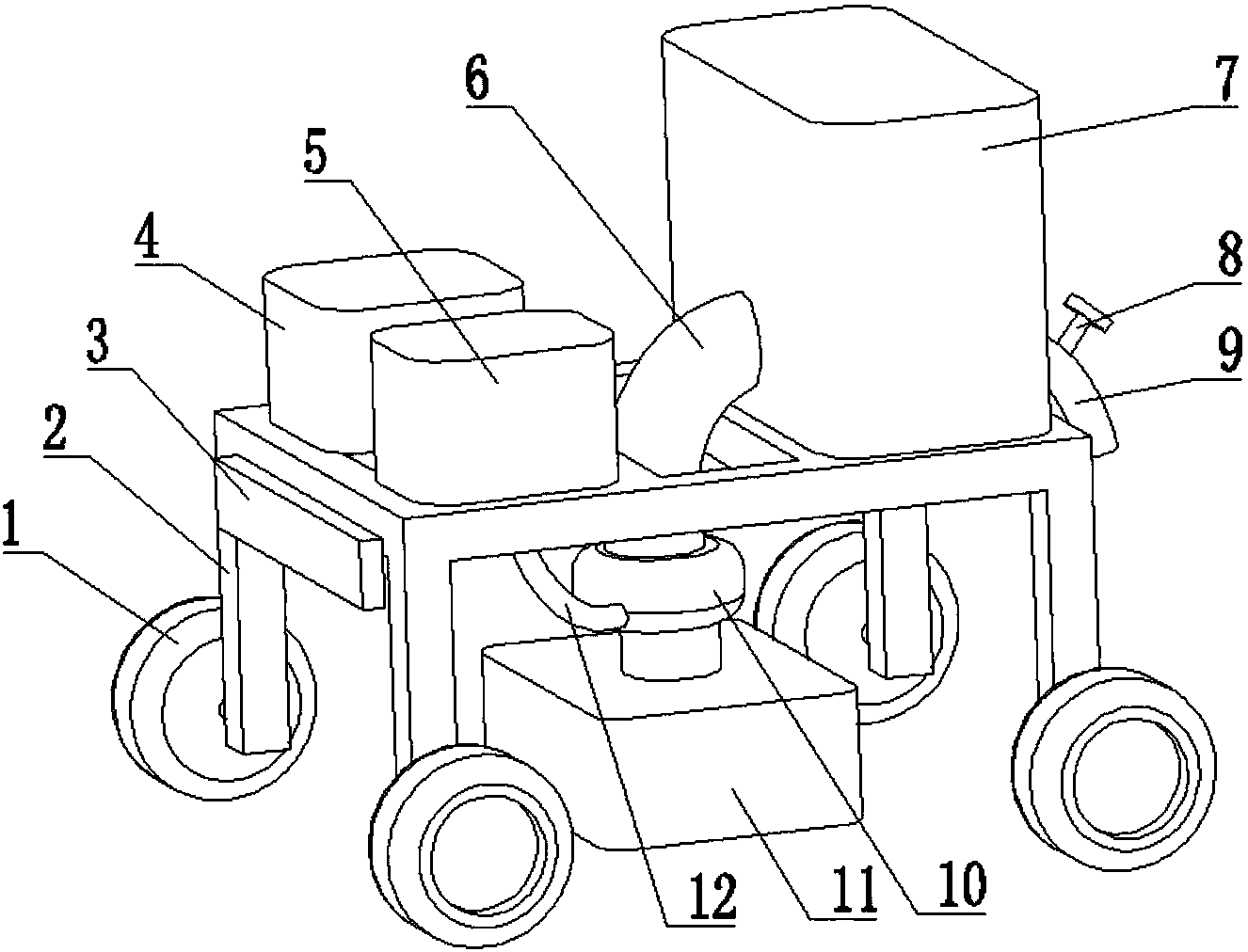

　　1.一種積水處理裝置，其特征在于：包括輪胎(1)、機架(2)、傳感器面板(3)、信號處理器(4)、發動機(5)、吸水管(6)、積水收集箱(7)、液壓泵(10)和吸水腔(11)，所述機架(2)四周設有若干根立桿，立桿上安裝有輪胎(1);所述機架(2)上安裝有傳感器面板(3)、信號處理器(4)、發動機(5)和積水收集箱(7);所述傳感器面板(3)上安裝有若干個紅外線傳感器和接收器，傳感器面板(3)中的信號器材與信號處理器(4)相連接;所述積水收集箱(7)一端連接吸水管(6)，積水收集箱(7)另一端連接出水管(9);所述吸水管(6)下方連通吸水腔(11)，吸水腔(11)的開口向下。

　　2.如權利要求1所述的一種積水處理裝置，其特征在于：所述傳感器面板(3)中的紅外線傳感器與接收器對應放置，信號處理器(4)包括CPU、電路板和蓄電池。

　　3.如權利要求1所述的一種積水處理裝置，其特征在于：所述發動機(5)與液壓泵(10)之間通過動力軸(12)連接，發動機(5)為柴油發動機，動力軸(12)為萬向節式傳動機構，液壓泵(10)安裝在吸水管(6)中部位置。

　　4.如權利要求1所述的一種積水處理裝置，其特征在于：所述吸水腔(11)為方形柱體，吸水腔(11)內部中空，吸水腔(11)放置在機架(2)的中部位置，吸水腔(11)隨吸水管(6)擺動。

　　5.如權利要求1所述的一種積水處理裝置，其特征在于：所述積水收集箱(7)放置在機架(2)上，積水收集箱(7)內部設有多層濾網，積水收集箱(7)側面安裝有出水管，出水管(9)上安裝有水閥(8)。

　　6.如權利要求1所述的一種積水處理裝置，其特征在于：所述信號處理器(4)與發動機(5)電連接。

　　說明書

　　一種積水處理裝置

　　【技術領域】

　　本實用新型涉及市政工程道路養護的技術領域，特別是一種積水處理裝置的技術領域。

　　【背景技術】

　　許多道路都因使用時間過長導致凹坑、部分坍塌都問題，在坑洼之處，容易出現積水。積水過多，對過往的車輛和行人都是威脅。目前常規的方法是人工攪拌砂漿后再運至坑洼路段人工修補，速度極慢，也浪費了很多人力。在坑洼不嚴重的情況下，需要設備快速對坑洼的路面進行積水處理。

　　現有的道路養護設備，缺乏對積水進行收集處理的設備。人工收集積水工作量大，效率低，積水的放置也是問題。

　　【實用新型內容】

　　本實用新型的目的就是解決現有技術中的問題，提出一種積水處理裝置，傳感器檢測路面的積水情況，信號處理后，能夠快速處理積水，凈化路面環境。

　　為實現上述目的，本實用新型提出了一種積水處理裝置，包括輪胎、機架、傳感器面板、信號處理器、發動機、吸水管、積水收集箱、液壓泵和吸水腔，所述機架四周設有若干根立桿，立桿上安裝有輪胎;所述機架上安裝有傳感器面板、信號處理器、發動機和積水收集箱;所述傳感器面板上安裝有若干個紅外線傳感器和接收器，傳感器面板中的信號器材與信號處理器相連接;所述積水收集箱一端連接吸水管，積水收集箱另一端連接出水管;所述吸水管下方連通吸水腔，吸水腔的開口向下。

　　作為優選，所述傳感器面板中的紅外線傳感器與接收器對應放置，信號處理器包括CPU、電路板和蓄電池。

　　作為優選，所述發動機與液壓泵之間通過動力軸連接，發動機為柴油發動機，動力軸為萬向節式傳動機構，液壓泵安裝在吸水管中部位置。

　　作為優選，所述吸水腔為方形柱體，吸水腔內部中空，吸水腔放置在機架的中部位置，吸水腔隨吸水管擺動。

　　作為優選，所述積水收集箱放置在機架上，積水收集箱內部設有多層濾網，積水收集箱側面安裝有出水管，出水管上安裝有水閥。

　　作為優選，所述信號處理器與發動機電連接。

　　本實用新型的有益效果：本實用新型采用小車的形式，在車上放置可拆卸的積水收集箱;小車在路面移動時，傳感器檢測路面的積水情況，信號處理后，發動機啟動，對吸水腔下方的路面積水進行收集。

　　本實用新型的特征及優點將通過實施例結合附圖進行詳細說明。
