申請日2016.07.20

　　公開(公告)日2016.11.23

　　IPC分類號C02F3/12

　　摘要

　　一種連續流好氧顆粒污泥專用輻流式雙區沉淀池，包括池體、進水系統、排水系統、排泥系統和控制系統，池體朝向中心向下傾斜，并以池體中心劃分內環區域和外環區域，所述內環區域?yàn)棰騾^(qū)域，所述外環區域?yàn)镮區域;進水系統包括池體中心進水井和進水管，所述進水管與池體中心進水井的下部入口連通;排泥系統包括設在池體中心的兩個集泥井和池體中心底部的兩個排泥管，兩個集泥井分別對應收集兩個池體區域的污泥，集泥井的底部與排泥管連通，I區域的排泥管接污泥濃縮池，Ⅱ區域的排泥管接污泥回流管;排水系統包括池體最外側排水口和排水管，所述排水口與排水管連通。本發明有效區分污泥、有利于好氧污泥的顆粒化。

　　權利要求書

　　1.一種用于連續流好氧顆粒污泥的輻流式雙區沉淀池，包括池體、進水系統、排水系統、排泥系統和控制系統，其特征在于：所述的池體朝向中心向下傾斜，并以池體中心劃分內環區域和外環區域，所述內環區域?yàn)棰騾^(qū)域，所述外環區域?yàn)镮區域;所述的進水系統包括池體中心進水井和進水管，所述進水管與池體中心進水井的下部入口連通;所述的排泥系統包括設在池體中心的兩個集泥井和池體中心底部的兩個排泥管，所述的兩個集泥井分別對應收集兩個池體區域的污泥，集泥井的底部與排泥管連通，所述的I區域的排泥管接污泥濃縮池，所述的Ⅱ區域的排泥管接污泥回流管;所述的排水系統包括池體最外側排水口和排水管，所述排水口與排水管連通。

　　2.如權利要求1所述的用于連續流好氧顆粒污泥的輻流式雙區沉淀池，其特征在于：所述的排泥系統還包括兩套排泥裝置，所述的排泥裝置包括設置在沉淀池上部的可旋轉式桁架、設置在沉淀池底部的刮泥板以及兩者的連接桿，所述的I區域和Ⅱ區域分別設置一套排泥裝置。

　　說明書

　　用于連續流好氧顆粒污泥的輻流式雙區沉淀池

　　技術領域

　　本發明屬于污水處理領域，尤其是一種輻流式雙區沉淀池。

　　背景技術

　　好氧顆粒污泥技術是一種新型廢水處理技術，具有良好的沉降性能、高污泥濃度，可承受高有機負荷、有毒有害物質、沖擊負荷等，在廢水處理領域正得到較多的關注。好氧顆粒污泥的形成機理復雜，包含物理、化學和生物等相互作用，一般形成過程可看作是在一定的流體動力學、選擇壓等條件下，微生物自固定作用形成的生物體聚集現象。

　　目前的研究基本上集中在間歇式活性污泥法(SBR)反應器中培養好氧顆粒污泥，SBR反應器采用間歇式運行方式，泥水分離在同一反應器中進行。目前對連續進水模式下實現好氧顆粒污泥的報道還不多，沉淀池作為連續流工藝中一個重要的組成部分，對好氧顆粒污泥的形成具有很大的作用。傳統的幅流式沉淀池對沉淀污泥進行統一收集處理，沒有區分污泥，使得回流污泥的質量不能很好控制，不利于好氧污泥的顆�；�。

　　發明內容

　　為了克服已有幅流式沉淀池對沉淀污泥進行統一收集處理時沒有區分污泥、不利于好氧污泥的顆�；�的不足，本發明提供一種有效區分污泥、有利于好氧污泥的顆粒化的用于連續流好氧顆粒污泥的輻流式雙區沉淀池。

　　本發明解決其技術問題所采用的技術方案是：

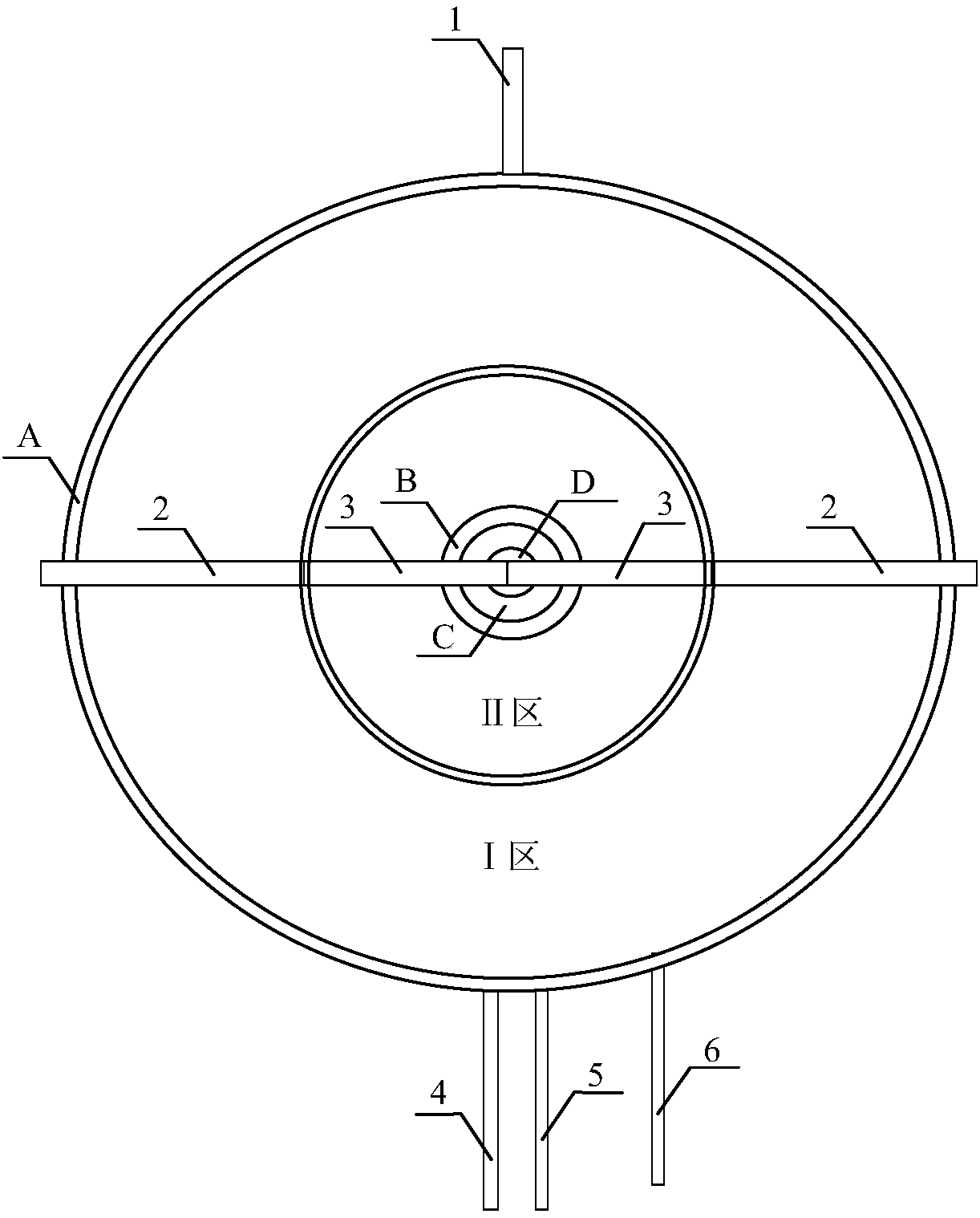

　　一種用于連續流好氧顆粒污泥的輻流式雙區沉淀池，包括池體、進水系統、排水系統、排泥系統和控制系統，所述的池體朝向中心向下傾斜，并以池體中心劃分內環區域和外環區域，所述內環區域?yàn)棰騾^(qū)域，所述外環區域?yàn)镮區域;所述的進水系統包括池體中心進水井和進水管，所述進水管與池體中心進水井的下部入口連通;所述的排泥系統包括設在池體中心的兩個集泥井和池體中心底部的兩個排泥管，所述的兩個集泥井分別對應收集兩個池體區域的污泥，集泥井的底部與排泥管連通，所述的I區域的排泥管接污泥濃縮池，所述的Ⅱ區域的排泥管接污泥回流管;所述的排水系統包括池體最外側排水口和排水管，所述排水口與排水管連通。

　　進一步，所述的排泥系統還包括兩套排泥裝置，所述的排泥裝置包括設置在沉淀池上部的可旋轉式桁架、設置在沉淀池底部的刮泥板以及兩者的連接桿，所述的I區域和Ⅱ區域分別設置一套排泥裝置。

　　本發明的技術構思為：輻流式沉淀池泥水分離的特點是污泥沉淀區域與污泥的輕重成反比，即重污泥沉淀在靠近進水中心區域，輕污泥沉淀在遠離進水中心區域;好氧污泥的顆粒化需要不斷的保留重污泥而排出輕污泥，雙區式輻流式沉淀池可以進行污泥的選擇，從而促進好氧顆粒污泥的培養，同時可以選擇將成形的好氧顆粒污泥重新選擇回流回生化池，保證好氧顆粒污泥系統的穩定。

　　本發明的優點在于：(1)對沉淀污泥進行有效選擇;(2)輔助促進連續流模式下的好氧污泥顆�；�，并保持好氧顆粒污泥系統的穩定;(3)實施簡單，改造容易。
