申請日2016.05.07

　　公開(公告)日2016.11.23

　　IPC分類號C02F11/12; C02F11/00

　　摘要

　　本實用新型公開了一種處理污泥的流水線，包括輸送裝置、干燥裝置和堆垛裝置;所述輸送裝置、干燥裝置和堆垛裝置分別位于流水線的上游、中游和下游，所述輸送裝置包括輸送帶和輸送電機，輸送帶上還設有數個輸送擋板，所述干燥裝置包括干燥箱和烘干機，所述烘干機位于干燥箱的頂部，干燥箱之中還設有烘干傳送帶;所述堆垛裝置包括導軌和移動平臺，所述移動平臺可沿著導軌水平移動，移動平臺的上方設有豎直支架，所述豎直支架的側部設有操作臺，所述操作臺可沿著豎直支架上下移動。本實用新型全面介紹了污泥處理的整個流水線，包括輸送裝置、干燥裝置和堆垛整理裝置，此全自動流水線能有效提高污泥處理的效率。

　　權利要求書

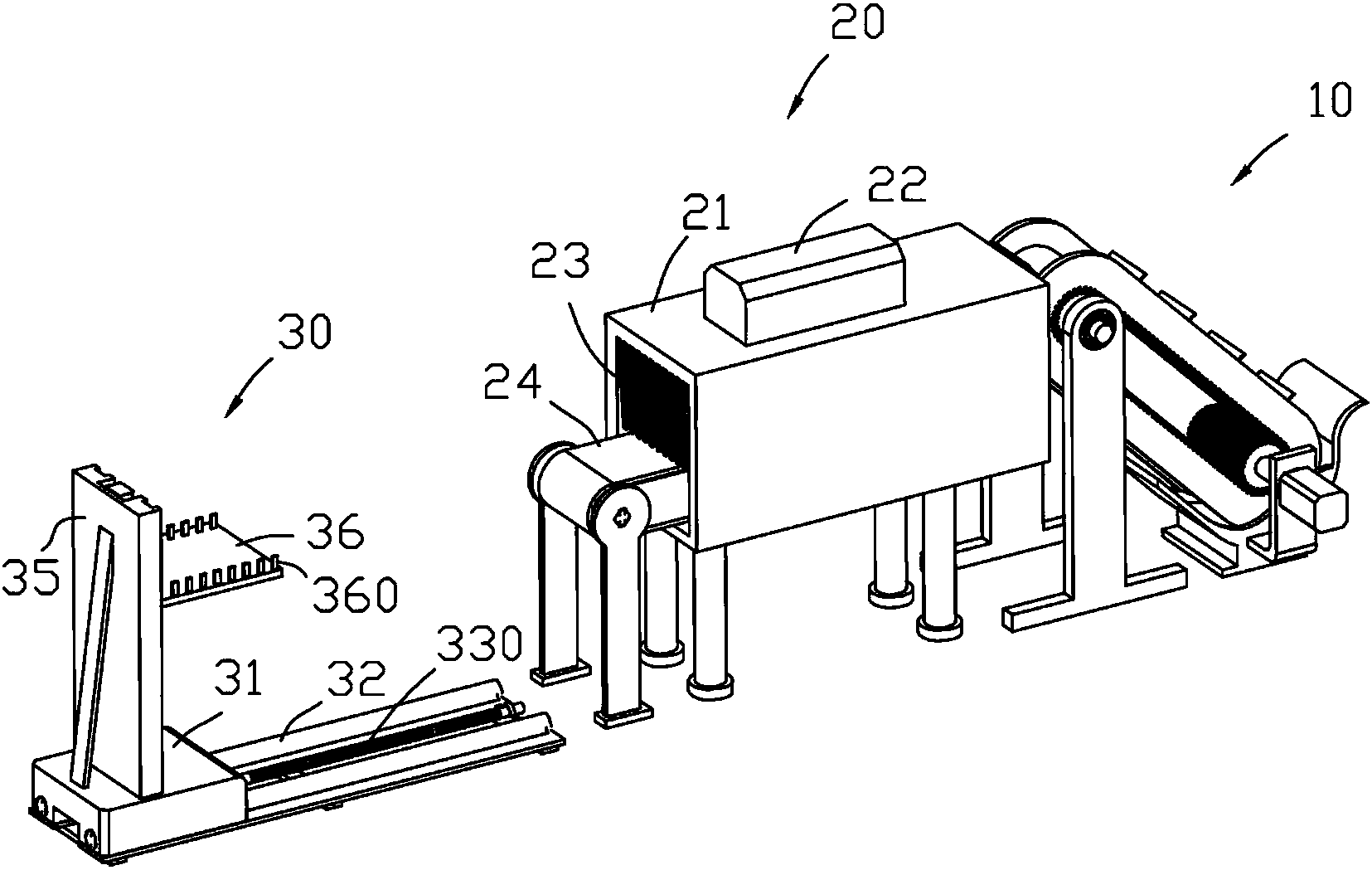

　　1.一種處理污泥的流水線，包括輸送裝置(10)、干燥裝置(20)和堆垛裝置(30);其特征在于：所述輸送裝置(10)、干燥裝置(20)和堆垛裝置(30)分別位于流水線的上游、中游和下游，所述輸送裝置(10)包括輸送帶(12)和輸送電機(11)，輸送帶(12)上還設有數個輸送擋板(13)，所述干燥裝置(20)包括干燥箱(21)和烘干機(22)，所述烘干機(22)位于干燥箱(21)的頂部，干燥箱(21)之中還設有烘干傳送帶(24);所述堆垛裝置(30)包括導軌(32)和移動平臺(31)，所述移動平臺(31)可沿著導軌(32)水平移動，移動平臺(31)的上方設有豎直支架(35)，所述豎直支架(35)的側部設有操作臺(36)，所述操作臺(36)可沿著豎直支架(35)上下移動。

　　2.如權利要求1所述的一種處理污泥的流水線，其特征在于：所述輸送電機(11)的輸出端設有齒輪，輸送帶(12)的內壁設有輪齒，所述輪齒與輸送電機(11)輸出端的齒輪嚙合轉動。

　　3.如權利要求1所述的一種處理污泥的流水線，其特征在于：所述輸送帶(12)的兩端分別設有前支座(14)和后支座(15)，所述前支座(14)用以固定輸送電機(11)輸出端的齒輪，所述后支座(15)也設有齒輪，后支座(15)的齒輪與輸送帶(12)的另一端輪齒嚙合。

　　4.如權利要求1所述的一種處理污泥的流水線，其特征在于：所述干燥箱(21)上還設有烘干簾(23)，所述烘干簾(23)位于干燥箱(21)的后端。

　　5.如權利要求1所述的一種處理污泥的流水線，其特征在于：所述移動平臺(31)的下方設有堆垛第一電機(33)，所述堆垛第一電機(33)與移動平臺(31)固定連接，堆垛第一電機(33)與堆垛第一絲杠(330)嚙合，所述堆垛第一絲杠(330)的長度與導軌(32)的長度一致。

　　6.如權利要求1所述的一種處理污泥的流水線，其特征在于：所述豎直支架(35)上設有堆垛第二電機(37)，所述堆垛第二電機(37)的輸出軸為堆垛第二絲杠(370)，所述操作臺(36)設有內螺紋可與堆垛第二絲杠(370)配合轉動，操作臺(36)可沿著堆垛第二絲杠(370)上下移動。

　　7.如權利要求1所述的一種處理污泥的流水線，其特征在于：所述操作臺(36)設有側擋板(360)，所述側擋板(360)位于操作臺(36)的兩側。

　　說明書

　　一種處理污泥的流水線

　　技術領域：

　　本實用新型涉及污泥處理技術領域，具體而言，涉及一種處理污泥的流水線。

　　背景技術：

　　隨著人們對環境的重視程度越來越高，政府對企業產生的污泥處理要求也越來越嚴格，對污泥的處理技術的要求也越來越高。專利號為“201220269372.0”的中國實用新型專利公開了一種污泥造粒干燥流水線處理設備，其包括污泥預混推進螺桿、第一造粒干燥桶、第二造粒干燥桶、第一多層滾動烘干管、第三造粒干燥桶、第四造粒干燥桶、第二多層滾動烘干管、第五造粒干燥桶、鼓風機、送風管和熱風爐。所述第一多層滾動烘干管、第二多層滾動烘干管、第一造粒干燥桶、第二造粒干燥桶、第三造粒干燥桶、第四造粒干燥桶和第五造粒干燥桶上端連接送風管，送風管進風口連接熱風爐和鼓風機。但是污泥處理的技術要求非常高，除了干燥設備還需要上游的輸送設備后下游的整理設備，這些內容在專利號為“201220269372.0”的中國實用新型專利中都沒有明確說明。

　　實用新型內容：

　　本實用新型的目的就在于針對現有技術存在的不足之處而提供一種新的處理污泥的流水線，其具有結構簡單緊湊，工作效率高的特點。

　　為實現上述目的，本實用新型的具體解決方案如下：

　　一種處理污泥的流水線，包括輸送裝置、干燥裝置和堆垛裝置;所述輸送裝置、干燥裝置和堆垛裝置分別位于流水線的上游、中游和下游，所述輸送裝置包括輸送帶和輸送電機，輸送帶上還設有數個輸送擋板，所述干燥裝置包括干燥箱和烘干機，所述烘干機位于干燥箱的頂部，干燥箱之中還設有烘干傳送帶;所述堆垛裝置包括導軌和移動平臺，所述移動平臺可沿著導軌水平移動，移動平臺的上方設有豎直支架，所述豎直支架的側部設有操作臺，所述操作臺可沿著豎直支架上下移動。

　　按上述技術方案，潮濕的污泥被傾倒在輸送帶上，輸送擋板可將污泥阻隔形成一個個的小污泥塊，輸送帶在輸送電機的驅動下轉動，一個個污泥塊被運送至干燥箱之中，烘干機持續不斷地對干燥箱之中輸送高溫空氣使其內部的污泥塊被干燥，污泥塊通過烘干傳送帶被輸送出來，再經過堆垛裝置將一個個干燥的污泥塊轉移至擺放的位置，至此，整個流水線完成對污泥的處理作業。

　　本實用新型全面介紹了污泥處理的整個流水線，包括輸送裝置、干燥裝置和堆垛整理裝置，此全自動流水線能有效提高污泥處理的效率。

　　作為對本實用新型中輸送裝置的說明，所述輸送電機的輸出端設有齒輪，輸送帶的內壁設有輪齒，所述輪齒與輸送電機輸出端的齒輪嚙合轉動。所述輸送帶的兩端分別設有前支座和后支座，所述前支座用以固定輸送電機輸出端的齒輪，所述后支座也設有齒輪，后支座的齒輪與輸送帶的另一端輪齒嚙合。輸送帶傾斜設置，輸送帶的前后端分別安裝在前支架和后支架上，潮濕的污泥被傾倒在輸送帶上，通過輸送擋板的分隔作用形成數個隔開的污泥塊，經過輸送帶的運送到達干燥箱內。

　　作為對本實用新型中干燥裝置的說明，所述干燥箱上還設有烘干簾，所述烘干簾位于干燥箱的后端。

　　作為對本實用新型中堆垛裝置的說明，所述移動平臺的下方設有堆垛第一電機，所述堆垛第一電機與移動平臺固定連接，堆垛第一電機與堆垛第一絲杠嚙合，所述堆垛第一絲杠的長度與導軌的長度一致。所述豎直支架上設有堆垛第二電機，所述堆垛第二電機的輸出軸為堆垛第二絲杠，所述操作臺設有內螺紋可與堆垛第二絲杠配合轉動，操作臺可沿著堆垛第二絲杠上下移動。所述操作臺設有側擋板，所述側擋板位于操作臺的兩側。移動平臺可在堆垛第一電機的帶動下水平移動，操作臺可在堆垛第二電機的帶動下豎直移動，堆垛第一電機和堆垛第二電機都是通過絲杠來移動的，操作臺側部的側擋板可以對被烘干成磚形的污泥塊起到阻擋作用。
