申請日2016.05.08

　　公開(公告)日2016.10.12

　　IPC分類號B01F7/16; B01F15/02; C02F1/00; C02F1/52; C02F1/50

　　摘要

　　本實用新型涉及一種污水處理自動加藥裝置，屬于污水處理應用技術領域，包括配藥罐，所述配藥罐一側連接有進水管與加藥口，所述進水管上設置有閥門，所述配藥罐內部設置有葉輪攪拌軸，所述葉輪攪拌軸頂端設置有攪拌電機，所述葉輪攪拌軸下方設置有過濾層，所述配藥罐底部設置有出渣口，所述配藥罐另一側連接有儲藥箱，所述儲藥箱內部設置有計量泵，所述儲藥箱一側連接有穩壓罐，所述穩壓罐一側連接有加藥泵，所述加藥泵下方設置有出藥口，本實用設計新型一種污水處理自動加藥裝置，保障了污水處理過程中藥劑的無間斷投加，減輕了工作人員勞動強度，有效提高水質，在實時性，安全性，可靠性，可維護性方面都具有明顯的優點，增強了經濟效益。

　　權利要求書

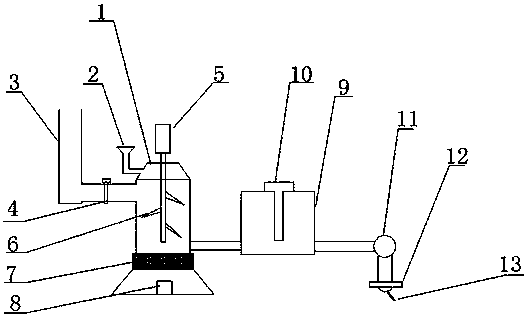

　　1.一種污水處理自動加藥裝置，屬于污水處理應用技術領域，其特征在于，包括配藥罐(1)，所述配藥罐(1)一側連接有進水管(3)與加藥口(2)，所述進水管(3)上設置有閥門(4)，所述配藥罐(1)內部設置有葉輪攪拌軸(6)，所述葉輪攪拌軸(6)頂端設置有攪拌電機(5)，所述葉輪攪拌軸(6)下方設置有過濾層(7)，所述配藥罐(1)底部設置有出渣口(8)，所述配藥罐(1)另一側連接有儲藥箱(9)，所述儲藥箱(9)內部設置有計量泵(10)，所述儲藥箱(9)一側連接有穩壓罐(11)，所述穩壓罐(11)一側連接有加藥泵(12)，所述加藥泵(12)下方設置有出藥口(13)。

　　2.根據權利要求1所述一種污水處理自動加藥裝置，其特征在于，所述葉輪攪拌軸(6)裝有三組葉輪，且每組葉輪的旋轉角度各不相同。

　　3.根據權利要求1所述一種污水處理自動加藥裝置，其特征在于，所述穩壓罐(11)頂部設置有進氣口。

　　4.根據權利要求1所述一種污水處理自動加藥裝置，其特征在于，所述儲藥箱(9)上安裝有液位測量儀。

　　5.根據權利要求1所述一種污水處理自動加藥裝置，其特征在于，所述出藥口(13)數目為兩個，且每個出藥口(13)上設置了流量計。

　　說明書

　　一種污水處理自動加藥裝置

　　技術領域

　　本實用新型涉及一種污水處理自動加藥裝置，屬于污水處理應用技術領域。

　　背景技術

　　工業的發展帶動了相關產業的高速發展，成為國民經濟重要的支柱之一， 但是經過工業迅猛發展的國家都明白，工業的發展也意味著自然環境的破壞，特別是對水源的嚴重污染，所以對水源的保護、污水的處理、水的凈化就顯得十分重要， 隨著人們生活水平的不斷提高，健康意識日益加強，特別是醫院、化工實驗室等單位，對水的品質也提出了更高要求，這就意味著城市自來水廠必須改善制作工藝，提高出廠水的質量，而在水處理過程當中，一般包括取水，混凝，沉淀，過濾，消毒幾個環節，而加藥過程是水質凈化的重要環節，通過自動控制藥量既可以使原水中的雜質充分絮凝沉淀，又不會使藥物浪費，因此，加藥環節的優化可以大大提高水廠出水的質量，加藥環節是一個關鍵，它不僅是影響到處理的全過程，并且還是制水成本的重要組成部分，水處理效果的好壞首先取決于投藥是否及時、準確，投加的藥量過少就會使混凝不充分，投藥量過多就會造成浪費提高成本，在以往的水處理的加藥過程中，大多是憑借工人的經驗來確定藥物投加量，這不僅使投藥量不準確達不到混凝效果，而且造成浪費，隨著經濟的發展，這種方法已經不能適應時代的要求，因此如何設計一種污水處理自動加藥裝置是相關領域有待解決的技術問題。

　　實用新型內容

　　本實用新型要解決的技術問題克服現有的缺陷，提供一種污水處理自動加藥裝置，保障了污水處理過程中藥劑的無間斷投加，減輕了工作人員勞動強度，有效提高水質，在實時性，安全性，可靠性，可維護性方面都具有明顯的優點，可以有效解決背景技術中的問題。

　　為了解決上述技術問題，本實用新型提供了如下的技術方案：

　　一種污水處理自動加藥裝置，屬于污水處理應用技術領域，包括配藥罐，所述配藥罐一側連接有進水管與加藥口，所述進水管上設置有閥門，所述配藥罐內部設置有葉輪攪拌軸，所述葉輪攪拌軸頂端設置有攪拌電機，所述葉輪攪拌軸下方設置有過濾層，所述配藥罐底部設置有出渣口，所述配藥罐另一側連接有儲藥箱，所述儲藥箱內部設置有計量泵，所述儲藥箱一側連接有穩壓罐，所述穩壓罐一側連接有加藥泵，所述加藥泵下方設置有出藥口。

　　進一步而言，所述葉輪攪拌軸裝有三組葉輪，且每組葉輪的旋轉角度各不相同。

　　進一步而言，所述穩壓罐頂部設置有進氣口。

　　進一步而言，所述儲藥箱上安裝有液位測量儀。

　　進一步而言，所述出藥口數目為兩個，且每個出藥口上設置了流量計。

　　本實用新型有益效果：本實用設計新型設計的一種污水處理自動加藥裝置，保障了污水處理過程中藥劑的無間斷投加，減輕了工作人員勞動強度，有效提高水質，在實時性，安全性，可靠性，可維護性方面都具有明顯的優點，可以有效解決背景技術中的問題
