申請日2016.05.17

　　公開(公告)日2016.11.30

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了實驗室用廢水處理系統，本實用新型涉及包括污水管;污水管的一端連接有調節池;調節池內部設有濾網;調節池的另一側通過管道與還原池相連接;還原池的另一側安裝有催化電解塔;催化電解塔的一側通過另一管道與中間池相連接;中間池的另一側設置有水解酸化池;水解酸化池的另一側安裝有好氧池;好氧池的正面設有二沉池;二沉池的一側連接有反沖過濾器;反沖過濾器的另一端連接有接觸消毒池;接觸消毒池的另一側設置有清水池;清水池正面的中央位置安裝有清水排放管;本實用新型能夠充分的處理實驗室的廢水，完成達標排放的目的，節能環保。

　　權利要求書

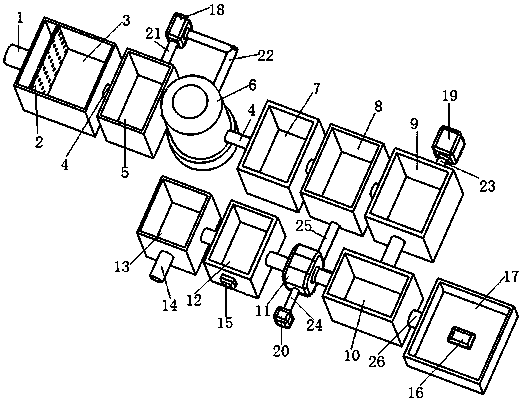

　　1.實驗室用廢水處理系統，其特征在于：包括污水管(1);所述的污水管(1)的一端連接有調節池(3);所述的調節池(3)內部設有濾網(2);所述的調節池(3)的另一側通過管道(4)與還原池(5)相連接;所述的還原池(5)的另一側安裝有催化電解塔(6);所述的催化電解塔(6)的一側通過另一管道(4)與中間池(7)相連接;所述的中間池(7)的另一側設置有水解酸化池(8);所述的水解酸化池(8)的另一側安裝有好氧池(9);所述的好氧池(9)的正面設有二沉池(10);所述的二沉池(10)的一側連接有反沖過濾器(11);所述的反沖過濾器(11)的另一端連接有接觸消毒池(12);所述的接觸消毒池(12)的另一側設置有清水池(13);所述的清水池(13)正面的中央位置安裝有清水排放管(14)。

　　2.根據權利要求(1)所述的實驗室用廢水處理系統，其特征在于：所述的二沉池(10)的另一側連接有污泥排放管(26);所述的污泥排放管(26)的另一端連接有污泥干化池(17);所述的污泥干化池(17)內部設置有臭氧發生器b(16);所述的接觸消毒池(12)的正面安裝有臭氧發生器a(15)。

　　3.根據權利要求1所述的實驗室用廢水處理系統，其特征在于：所述的水解酸化池(8)正面連接有污泥回流管(25);所述的污泥回流管(25)的另一端與二沉池(10)相連接。

　　4.根據權利要求1所述的實驗室用廢水處理系統，其特征在于：所述的還原池(5)背面設置有鼓風機a(18);所述的鼓風機a(18)正面連接有風管a(21);所述的風管a(21)的另一端與還原池(5)相連接;所述的鼓風機a(18)的一側連接有風管b(22);所述的風管b(22)的另一端與催化電解塔(6)相連接。

　　5.根據權利要求1所述的實驗室用廢水處理系統，其特征在于：所述的好氧池(9)的背面連接有風管c(23);所述的風管c(23)的另一端與鼓風機b(19)相連接;所述的反沖過濾器(11)的正面設置有鼓風機c(20);所述的鼓風機c(20)的背面連接有風管d(24);所述的風管d(24)的另一端與反沖過濾器(11)相連接。

　　說明書

　　實驗室用廢水處理系統

　　技術領域

　　本實用新型涉及實驗室設備技術領域，具體為實驗室用廢水處理系統。

　　背景技術

　　實驗室廢水的產生，主要來自高校化學實驗和科研實驗等，實驗廢水量的不確定性、多變性和復雜性是其自身的特點，其分為無極廢水和有機廢水，其中無機廢水包括重金屬及、金屬絡合物和無機物等，有機廢水包括有機溶劑、有機酸、苯類、酚類、有機磷化物、石油類和油脂類等;上述物質如直接排放對環境造成嚴重的影響，但是在分解處理過程中現有的一些系統不能徹底的處理廢水，或者處理不完全，由此造成環境污染時有發生，所以需要一種新的廢水處理系統。

　　實用新型內容

　　本實用新型的目的在于提供實驗室用廢水處理系統，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：實驗室用廢水處理系統，包括污水管;所述的污水管的一端連接有調節池;所述的調節池內部設有濾網;所述的調節池的另一側通過管道與還原池相連接;所述的還原池的另一側安裝有催化電解塔;所述的催化電解塔的一側通過另一管道與中間池相連接;所述的中間池的另一側設置有水解酸化池;所述的水解酸化池的另一側安裝有好氧池;所述的好氧池的正面設有二沉池;所述的二沉池的一側連接有反沖過濾器;所述的反沖過濾器的另一端連接有接觸消毒池;所述的接觸消毒池的另一側設置有清水池;所述的清水池正面的中央位置安裝有清水排放管。

　　優選的，所述的二沉池的另一側連接有污泥排放管;所述的污泥排放管的另一端連接有污泥干化池;所述的污泥干化池內部設置有臭氧發生器b;所述的接觸消毒池的正面安裝有臭氧發生器a。

　　優選的，所述的水解酸化池正面連接有污泥回流管;所述的污泥回流管的另一端與二沉池相連接。

　　優選的，所述的還原池背面設置有鼓風機a;所述的鼓風機a正面連接有風管a;所述的風管a的另一端與還原池相連接;所述的鼓風機a的一側連接有風管b;所述的風管b的另一端與催化電解塔相連接。

　　優選的，所述的好氧池的背面連接有風管c;所述的風管c的另一端與鼓風機b相連接;所述的反沖過濾器的正面設置有鼓風機c;所述的鼓風機c的背面連接有風管d;所述的風管d的另一端與反沖過濾器相連接。

　　與現有技術相比，本實用新型的有益效果是：本實用新型采用反沖過濾器，使用反沖洗過濾器作為生物吸附功能的主要功能載體，反沖洗過濾器是一種利用濾網直接攔截水中的雜質，去除水體懸浮物、顆粒物，降低濁度，凈化水質，減少菌藻微生物，達到生物吸附的目的;采用水池式污水處理方式，污水通過濾網進入調節池，調節池調節后排入還原池，還原池還原處理后，排入催化電解塔進行催化電解處理，催化電解塔之后連接中間池，中間池之后為水解酸化池，污水水解酸化處理后排入好氧池，好氧池之后為二沉池，二沉池二次沉淀，二沉池的一部分污泥回流，另一部分污泥進入污泥干化池，此時沉淀后的污水經過反沖過濾器過濾，排入接觸消毒池進行臭氧消毒，消毒后的污水被處理成清水，整個過程周全嚴密，污水處理充分。
