　　摘要

　　本實用新型公開了一種高濁度雨污水集約式生態處理系統，包括潮汐流人工流濕地Ⅰ、潮汐流人工濕地Ⅱ和改進強化生態纖維塘，所述潮汐流人工濕地Ⅰ進水管設置帶時間繼電器開關的恒流泵Ⅰ，所述潮汐流人工濕地Ⅰ和潮汐流人工濕地Ⅱ之間的進水管上設置帶時間繼電器開關的恒流泵Ⅱ，所述潮汐流人工濕地Ⅱ和改進強化生態纖維塘之設置有帶時間繼電器開關的恒流泵Ⅲ和進水管，所述改進強化生態纖維塘的底部傾斜，傾斜方向與進水方向相同，且底部的頂端和尾端分別設有定滑輪并設置有刮泥帶。該高濁度雨污水集約式生態處理裝置，具有處理負荷高、去污及提高水體透明度效果好、占地少、處理成本及后期管理費用低、操作簡單，適合高濁度雨污混合水的處理。

　　權利要求書

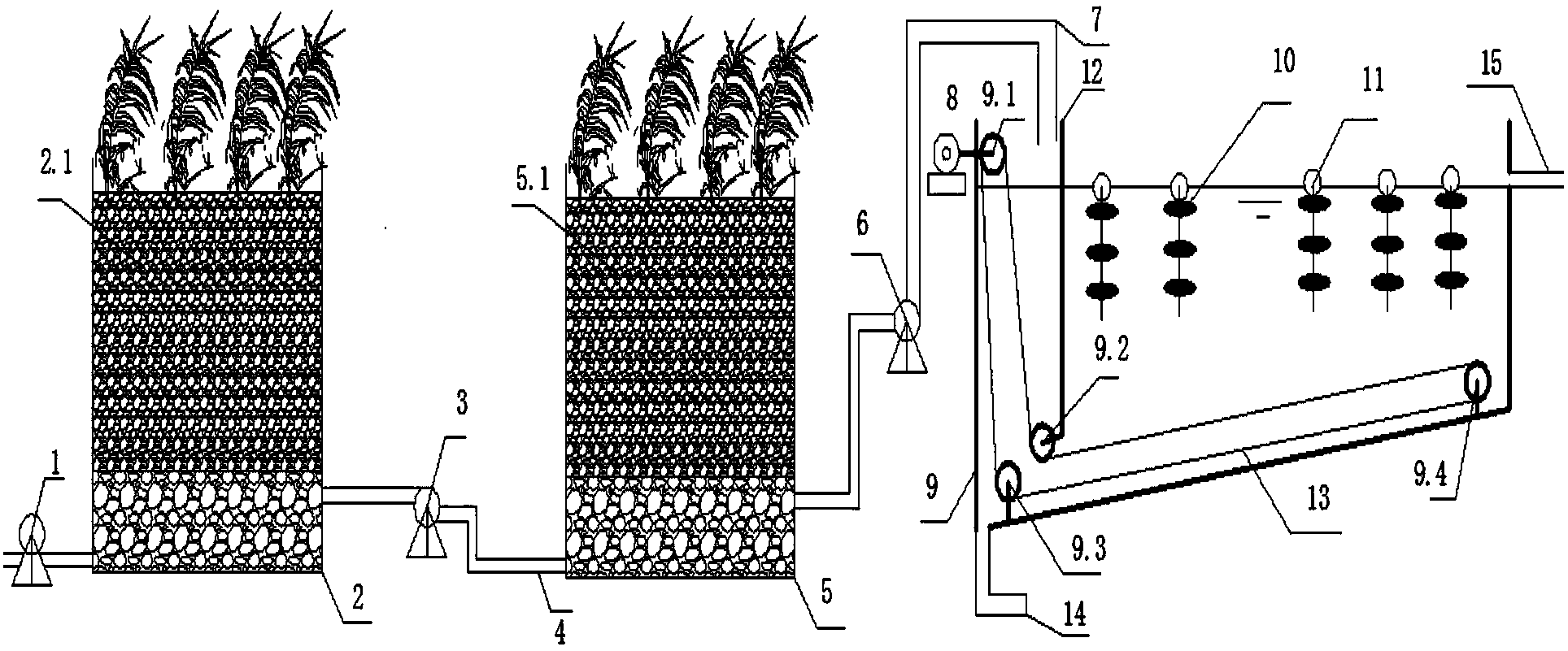

　　1.一種高濁度雨污水集約式生態處理系統，包括潮汐流人工流濕地Ⅰ(2)、潮汐流人工濕地Ⅱ(5)和改進強化生態纖維塘(9)，其特征在于：所述潮汐流人工濕地Ⅰ(2)、潮汐流人工濕地Ⅱ(5)和改進強化生態纖維塘(9)通過進水管(4)依次連接，所述潮汐流人工濕地Ⅰ(2)的進水管設置有帶時間繼電器開關的進水管恒流泵Ⅰ(1)，所述潮汐流人工濕地Ⅰ(2)和潮汐流人工濕地Ⅱ(5)之間的進水管(4)上設置有帶時間繼電器開關的恒流泵Ⅱ(3)，所述潮汐流人工濕地Ⅱ(5)和改進強化生態纖維塘(9)之設置有帶時間繼電器開關的恒流泵Ⅲ(6)，所述改進強化生態纖維塘(9)的上方安裝有進水管(7)，所述進水管(7)的右側安裝擋板(12)，所述擋板(12)底端設置定滑輪(9.2)，所述改進強化生態纖維塘(9)的左側安裝帶時間繼電器開關的驅動器I(8)，所述驅動器I(8)的右側安裝有定滑輪(9.1)，所述改進強化生態纖維塘(9)的底部傾斜，且傾斜方向與進水方向相同，底部的底端和頂端分別設置定滑輪(9.3)、定滑輪(9.4)，并設置有刮泥帶(13)，所述刮泥帶(13)的左端下方設置有集泥管(14)，所述改進強化生態纖維塘(9)的上方設置有彈性填料層(10)，所述彈性填料層(10)的上部設置有塑料浮子(11)，尾端上方設置出水管(15)。

　　2.根據權利要求1所述的一種高濁度雨污水集約式生態處理系統，其特征在于：所述進水管(7)左側設有定滑輪(9.1)右側安裝有擋板(12)，其中擋板(12)底端設置有定滑輪(9.2)。

　　3.根據權利要求1所述的一種高濁度雨污水集約式生態處理系統，其特征在于：所述改進強化生態纖維塘(9)底部傾斜設置，底部的底端和頂端分別設有定滑輪(9.3)、定滑輪(9.4)且傾斜方向與進水方向相同，并設置刮泥帶(13)，尾端上方設置出水管(15)。

　　4.根據權利要求1所述的一種高濁度雨污水集約式生態處理系統，其特征在于：所述彈性填料層(10)由生態纖維組成，生態纖維通過中心件和中心繩固定連接。

　　說明書

　　一種高濁度雨污水集約式生態處理系統

　　技術領域

　　本實用新型屬于環境工程污水處理系統領域，具體涉及一種高濁度雨污水集約式生態處理系統。

　　背景技術

　　由于我國農村及城鎮人口聚居相對較分散導致其生活污水具有有機物濃度高、日變化系數大、間歇排放的特點，同時，農村及城鎮排水系統不健全，管理存在缺陷，雨水沖刷地表形成高濁度地表徑流同生活污水未經處理，直接排放到河流和湖泊，會造成嚴重的水體污染。然而農村及城鎮經濟水平較低，不能完全采用城市污水集中處理的模式。因此，因地制宜選擇合適，經濟的污水處理系統，顯得十分重要。人工濕地和生態塘，具有低成本、低運行費用、管理方便等特點，其應用前景廣泛。但總體上對SS及脫氮效果不盡理想。

　　實用新型內容

　　本實用新型的目的在于提供一種高濁度雨污水集約式生態處理系統，以解決上述背景中提出的問題。

　　為實現上述目的，本實用新型提供如下系統方案：一種高濁度雨污水集約式生態處理系統，包括潮汐流人工流濕地Ⅰ、潮汐流人工濕地Ⅱ和改進強化生態纖維塘，所述潮汐流人工濕地Ⅰ、潮汐流人工濕地Ⅱ和改進強化生態纖維塘通過進水管依次連接，所述潮汐流人工濕地Ⅰ的進水管設置帶有時間繼電器開關的進水管恒流泵Ⅰ，所述潮汐流人工濕地Ⅰ和潮汐流人工濕地Ⅱ之間的進水管上設置有帶時間繼電器開關的恒流泵Ⅱ，所述潮汐流人工濕地Ⅱ和改進強化生態纖維塘之設置有帶時間繼電器開關的恒流泵Ⅲ，所述改進強化生態纖維塘的上方安裝有進水管，所述進水管的右側安裝擋板，所述擋板底端安裝定滑輪，所述改進強化生態纖維塘的左側安裝帶時間繼電器開關 的驅動器Ⅰ，所述驅動器Ⅰ的右側安裝有定滑輪.，所述改進強化生態纖維塘底部傾斜設置，且傾斜方向與進水方向相同，底部的底端和頂端分別設有定滑輪，并設置刮泥帶，尾端上方設置出水管。所述刮泥帶左端下方設置有集泥管，所述改進強化生態纖維塘的上方設置有彈性填料層，所述彈性填料層的上部設置有塑料浮子。

　　優選的，所述改進強化生態纖維塘進水管右側安裝有擋板，擋板底部設有定滑輪。

　　優選的，所述改進強化生態纖維塘底部傾斜設置，且傾斜方向與進水方向相同，底部的底端和頂端分別設有定滑輪，并設置刮泥帶。

　　優選的，所述彈性填料層由生態纖維組成，生態纖維通過中心件和中心繩固定連接。

　　與現有系統相比，本實用新型的有益效果是：該高濁度雨污水集約式生態處理系統，潮汐的操作方式可以使?jié)摿鳚竦爻溲鯒l件良好，從而使有機物的去除率和硝化的效率更高;潮汐流濕地底部預留一定的污水，可以大大提高污染負荷和緩解水力沖刷作用，提高污染物的凈化效果;生態纖維塘中布置生態纖維組成的彈性填料用于粘附生物膜，中心件用于固定彈性絲，中心繩用于串接填料絲;填料頂端設置塑料浮子可以保持填料在水中懸浮，依靠其在水中產生的浮力將填料拉緊;底部斜坡利于減輕水流沖擊，利于懸浮物絮凝沉淀和底泥收集，結合景觀植物能夠產生極好的生態視覺效果;改進強化生態塘設置刮泥帶，刮泥帶由帶時間繼電器開關的驅動器通過定滑輪定時驅動;改進強化生態塘進水管右側設置擋板，防止刮泥帶刮泥及進水時對水體造成的擾動;該高濁度雨污水集約式生態處理系統，具有處理負荷高、去污及提高水體透明度效果好、占地少、處理成本及后期管理費用低、操作簡單，適合高濁度雨污混合水的處理。
