申請日2016.05.07

　　公開(公告)日2016.11.30

　　IPC分類號C02F11/12

　　摘要

　　本實用新型公開了一種污泥干燥滾筒設備，包括主體，所述主體上設有前固定圈、中固定圈和后固定圈;所述前固定圈的下部與前固定架連接，所述后固定圈的下部與后固定架連接，所述中固定圈的下部與傳動機構連接，主體之中設有滾筒體，主體的上部安裝加熱器。本實用新型現有的滾筒烘干設備進行了改進，采用了水平設計滾筒的方式，使污泥的烘干時間更長更充分，在高溫烘干和離心甩干結合方式的作用下可使其含水量將至20%以下，使其濃縮。本實用新型結構緊湊、流程合理，在滿足工業污泥處理要求的條件下還達到節約成本的效果。

　　權利要求書

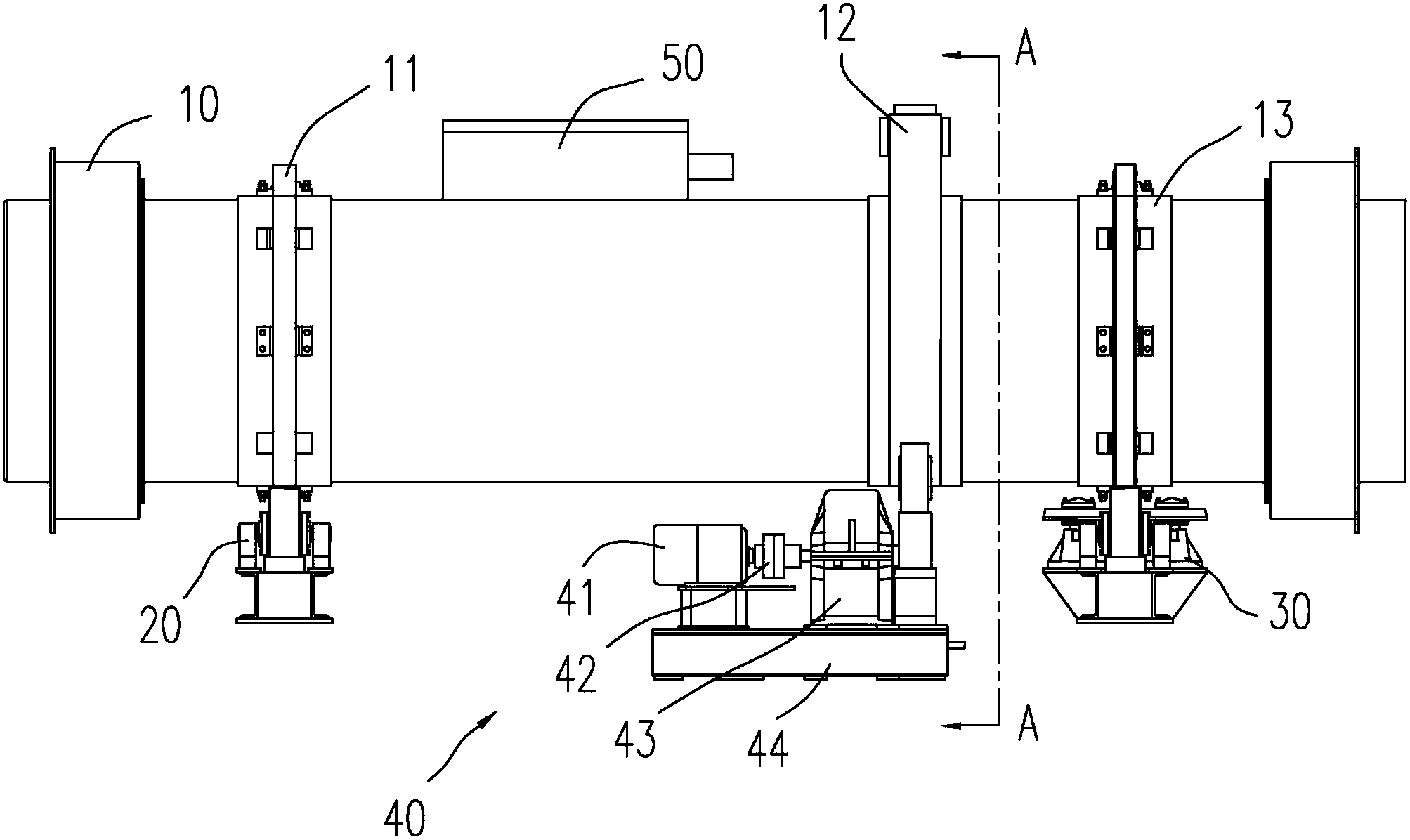

　　1.一種污泥干燥滾筒設備，包括主體(10)，所述主體(10)上設有前固定圈(11)、中固定圈(12)和后固定圈(13);其特征在于：所述前固定圈(11)的下部與前固定架(20)連接，所述后固定圈(13)的下部與后固定架(30)連接，所述中固定圈(12)的下部與傳動機構(40)連接，主體(10)之中設有滾筒體(14)，主體(10)的上部安裝加熱器(50)。

　　2.如權利要求1所述的一種污泥干燥滾筒設備，其特征在于：所述傳動機構(40)包括電機(41)和減速器(43)，所述減速器(43)和電機(41)通過聯軸器(42)連接，所述減速器(43)設有小齒輪(430)，電機(41)和減速器(43)都安裝在傳動機構座(44)上。

　　3.如權利要求1所述的一種污泥干燥滾筒設備，其特征在于：所述滾筒體(14)的外表面設有大輪齒(140)，所述大輪齒(140)與小齒輪(430)嚙合轉動。

　　4.如權利要求1所述的一種污泥干燥滾筒設備，其特征在于：所述滾筒體(14)內部設有數個加強肋板(15)，所述數個加強肋板(15)周向均布在滾筒體(14)內。

　　5.如權利要求1所述的一種污泥干燥滾筒設備，其特征在于：所述滾筒體(14)的內部設有數個破碎撥片(16)，所述數個破碎撥片(16)周向均布在滾筒體(14)的內表面。

　　6.如權利要求1所述的一種污泥干燥滾筒設備，其特征在于：所述主體(10)的頂部設有加熱通道(51)，所述加熱通道(51)與加熱器(50)的輸出口連接。

　　說明書

　　一種污泥干燥滾筒設備

　　技術領域：

　　本實用新型涉及污泥處理技術領域，具體而言，涉及一種污泥干燥滾筒設備。

　　背景技術：

　　污泥是污水處理后的產物，是一種由有機殘片、細菌菌體、無機顆粒、膠體等組成的極其復雜的非均質體。在對污泥的處理過程中，干燥是非常重要的一個環節，實用新型CN201320732778.2一種污泥干燥設備中，介紹了包括軸線傾斜放置的滾筒以及驅動組件，滾筒內部具備有容納污泥的容納腔;容納腔沿滾筒軸向方向順延貫穿設置，且其進料端處于滾筒的高端部處，出料端位于滾筒的低端部;污泥干燥設備還包括用于供給容納腔熱量的供熱管，供熱管位于容納腔內，供熱管為兩根以上且其沿容納腔軸向方向順延布置，供熱管上貫穿其管壁開設有連通其管腔與容納腔的通氣孔。傾斜設置的滾筒是為了利用自身重力使污泥向下游移動，但是如果干燥不充分，而就向下游移動的設計方式其實并不能達到很好的預期效果。

　　實用新型內容：

　　本實用新型的目的在于針對現有技術存在的不足之處而提供一種污泥干燥滾筒設備，其采用了平行設計，使污泥能夠得到充分的干燥。

　　為實現上述目的，本實用新型的具體解決方案如下：

　　一種污泥干燥滾筒設備，包括主體，所述主體上設有前固定圈、中固定圈和后固定圈;所述前固定圈的下部與前固定架連接，所述后固定圈的下部與后固定架連接，所述中固定圈的下部與傳動機構連接，主體之中設有滾筒體，主體的上部安裝加熱器。

　　作為對本實用新型中傳動機構的說明，所述傳動機構包括電機和減速器，所述減速器和電機通過聯軸器連接，所述減速器設有小齒輪，電機和減速器都安裝在傳動機構座上。

　　作為對本實用新型中滾筒體的說明，所述滾筒體的外表面設有大輪齒，所述大輪齒與小齒輪嚙合轉動。滾筒體內部設有數個加強肋板，所述數個加強肋板周向均布在滾筒體內。滾筒體的內部還設有數個破碎撥片，所述數個破碎撥片周向均布在滾筒體的內表面。

　　作為對本實用新型中加熱器與主體連接方式的說明，所述主體的頂部設有加熱通道，所述加熱通道與加熱器的輸出口連接。

　　按上述技術方案，污泥從前端的入口處進入干燥設備，電機啟動，電機通過聯軸器帶動減速器運轉，減速器的小齒輪與滾筒體外表面的大輪齒嚙合轉動，滾筒體被帶動旋轉，濕污泥隨著滾筒體的旋轉同時轉動，加熱器通過加熱通道向滾筒體內部供熱，使?jié)裎勰嘣谛�轉的同時受到高溫烘干的作用，濕污泥能很快被干燥，滾筒體內表面上的破碎撥片可對大塊的污泥進行破碎細化處理，使污泥的干燥更加充分。

　　本實用新型的有益效果在于：

　　本實用新型現有的滾筒烘干設備進行了改進，采用了水平設計滾筒的方式，使污泥的烘干時間更長更充分，在高溫烘干和離心甩干結合方式的作用下可使其含水量將至20%以下，使其濃縮。本實用新型結構緊湊、流程合理，在滿足工業污泥處理要求的條件下還達到節約成本的效果。
