申請日2016.07.20

　　公開(公告)日2016.11.09

　　IPC分類號C02F9/14; C02F103/30

　　摘要

　　本發明公開了一種染料廢水處理罐，包括罐體、排氣管，所述罐體下面設置有撐腳，所述罐體外壁上設置有控制箱，所述罐體內部設置有曝氣調節池，所述曝氣調節池上設置有進水管，所述曝氣調節池側面設置有酸堿度檢測計，所述曝氣調節池內部設置有隔欄，所述隔欄旁邊設置有氧化池，所述氧化池上面設置有所述排氣管，所述氧化池內部設置有溫度傳感器，所述溫度傳感器旁邊設置有加熱管，所述加熱管旁邊設置有污水泵，所述污水泵旁邊設置有混合反應池，所述混合反應池上面設置有加料管，所述混合反應池旁邊設置有沉淀池。有益效果在于：占地面積小、投資少，方便中小型企業和個體戶的使用，減少染料廢水的排放。

　　權利要求書

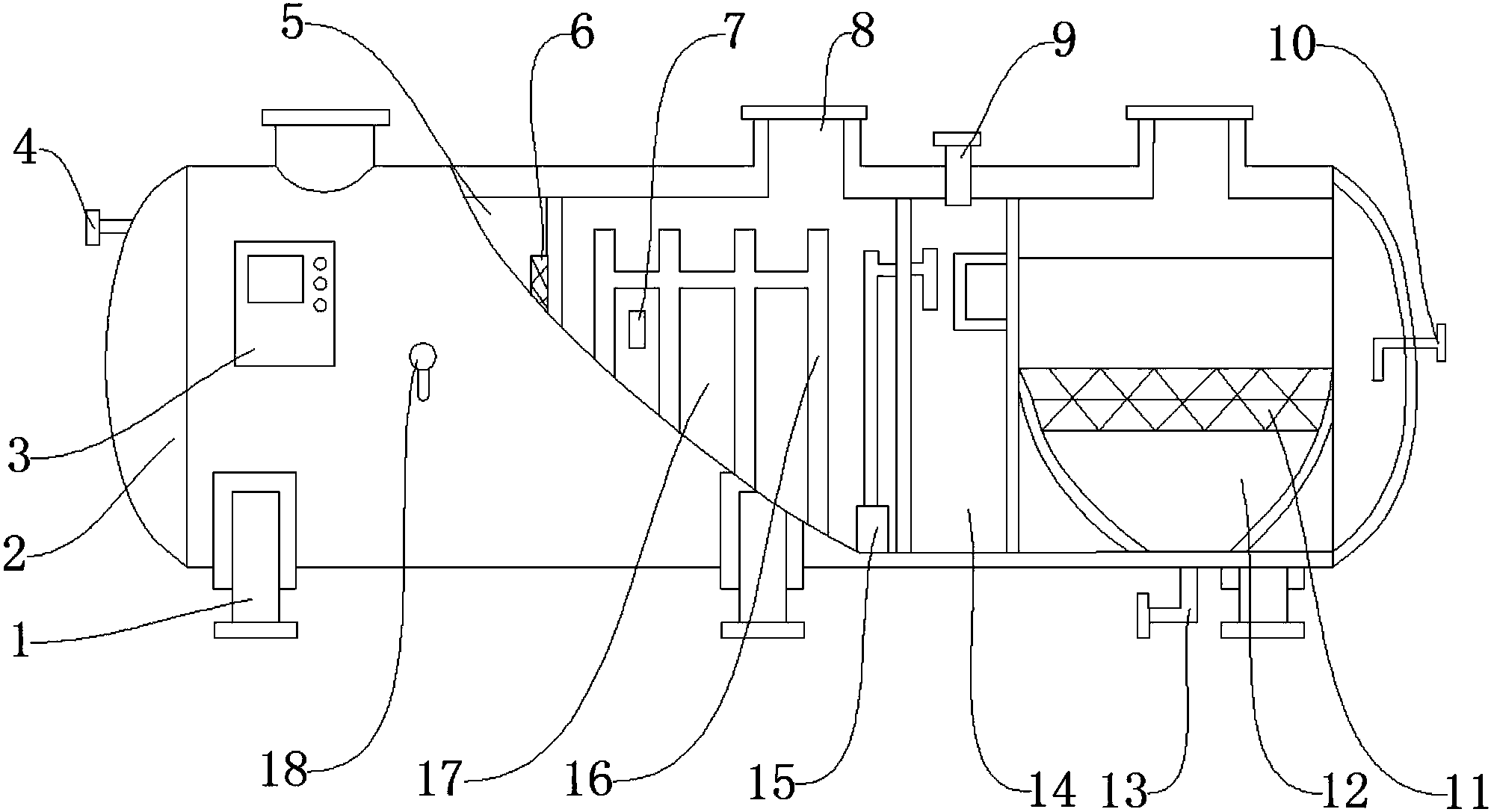

　　1.一種染料廢水處理罐，其特征在于：包括罐體(2)、排氣管(8)，所述罐體(2)下面設置有撐腳(1)，所述罐體(2)外壁上設置有控制箱(3)，所述罐體(2)內部設置有曝氣調節池(5)，所述曝氣調節池(5)上設置有進水管(4)，所述曝氣調節池(5)側面設置有酸堿度檢測計(18)，所述曝氣調節池(5)內部設置有隔欄(6)，所述隔欄(6)旁邊設置有氧化池(17)，所述氧化池(17)上面設置有所述排氣管(8)，所述氧化池(17)內部設置有溫度傳感器(7)，所述溫度傳感器(7)旁邊設置有加熱管(16)，所述加熱管(16)旁邊設置有污水泵(15)，所述污水泵(15)旁邊設置有混合反應池(14)，所述混合反應池(14)上面設置有加料管(9)，所述混合反應池(14)旁邊設置有沉淀池(12)，所述沉淀池(12)里面設置有活性炭(11)，所述沉淀池(12)側面設置有消毒管(10)，所述沉淀池(12)下面設置有排污管(13)。

　　2.根據權利要求1所述的一種染料廢水處理罐，其特征在于：所述撐腳(1)焊接在所述罐體(2)下面，所述控制箱(3)通過螺釘安裝在所述罐體(2)側面，所述曝氣調節池(5)焊接在所述罐體(2)內部，所述進水管(4)焊接在所述曝氣調節池(5)上面，所述酸堿度檢測計(18)通過螺釘安裝在所述曝氣調節池(5)側面。

　　3.根據權利要求1所述的一種染料廢水處理罐，其特征在于：所述隔欄(6)通過螺栓安裝在所述曝氣調節池(5)和所述氧化池(17)中間，所述加熱管(16)通過管箍安裝在所述氧化池(17)內部，所述溫度傳感器(7)通過螺釘固定在所述氧化池(17)內部，所述排氣管(8)焊接在所述氧化池(17)上部，所述污水泵(15)放置在所述氧化池(17)內部。

　　4.根據權利要求1所述的一種染料廢水處理罐，其特征在于：所述混合反應池(14)和所述氧化池(17)之間設置有水管，所述加料管(9)焊接在所述混合反應池(14)上部，所述活性炭(11)通過卡槽安裝在所述沉淀池(12)中部，所述消毒管(10)焊接在所述沉淀池(12)上面，所述排污管(13)焊接在所述沉淀池(12)底部。

　　說明書

　　一種染料廢水處理罐

　　技術領域

　　本發明涉及染布污水處理設備領域，特別是涉及一種染料廢水處理罐。

　　背景技術

　　紗線染色已有近千年的歷史，長期以來均采用絞紗染色，直到1882年世界上才出現了第一個筒子染色，以后又出現了經軸染色。染布用的染料中含有多種化學物質，不能直接排放出來，需要經過處理，去除里面的色素等物質才能達到排放標準。申請?zhí)枮?01420276075.8的中國專利，公開了一種光阻染料廢水處理系統，包括：第一超濾膜過濾器、混合反應槽、氧化設備以及第二超濾膜過濾器。第一超濾膜過濾器用以吸附過濾廢水中的非水溶性顏料。混合反應槽以管道與第一超濾膜過濾器相連接。氧化設備以管道與該混合反應槽相連接，用以氧化廢水中的水溶性染料。第二超濾膜過濾器以管道與該氧化設備相連接，用以過濾廢水中的懸浮粒子。其中，混合反應槽包括入料區，用以注入化學試劑。上述專利存在操作繁瑣、成本高的缺點，不適合大規模的推廣應用。

　　發明內容

　　本發明的目的就在于為了解決上述問題而提供一種染料廢水處理罐。

　　本發明通過以下技術方案來實現上述目的：

　　一種染料廢水處理罐，包括罐體、排氣管，所述罐體下面設置有撐腳，所述罐體外壁上設置有控制箱，所述罐體內部設置有曝氣調節池，所述曝氣調節池上設置有進水管，所述曝氣調節池側面設置有酸堿度檢測計，所述曝氣調節池內部設置有隔欄，所述隔欄旁邊設置有氧化池，所述氧化池上面設置有所述排氣管，所述氧化池內部設置有溫度傳感器，所述溫度傳感器旁邊設置有加熱管，所述加熱管旁邊設置有污水泵，所述污水泵旁邊設置有混合反應池，所述混合反應池上面設置有加料管，所述混合反應池旁邊設置有沉淀池，所述沉淀池里面設置有活性炭，所述沉淀池側面設置有消毒管，所述沉淀池下面設置有排污管。

　　上述結構中，染布后的廢水經過所述進水管進入所述曝氣調節池后，所述控制箱根據所述酸堿度檢測計的數值調節廢水的酸堿度，經過所述隔欄過濾掉廢水中大塊漂浮物后進入所述氧化池，在好氧微生物的作用下把廢水中的有機物分解為水和二氧化碳，所述氧化池內的廢水自流到所述沉淀池內，包裹在細紗布內部的所述活性炭吸附走殘留的染色劑，使廢水達到排放標準。

　　為了凈化廢水，所述撐腳焊接在所述罐體下面，所述控制箱通過螺釘安裝在所述罐體側面，所述曝氣調節池焊接在所述罐體內部，所述進水管焊接在所述曝氣調節池上面，所述酸堿度檢測計通過螺釘安裝在所述曝氣調節池側面。

　　為了凈化廢水，所述隔欄通過螺栓安裝在所述曝氣調節池和所述氧化池中間，所述加熱管通過管箍安裝在所述氧化池內部，所述溫度傳感器通過螺釘固定在所述氧化池內部，所述排氣管焊接在所述氧化池上部，所述污水泵放置在所述氧化池內部。

　　為了凈化廢水，所述混合反應池和所述氧化池之間設置有水管，所述加料管焊接在所述混合反應池上部，所述活性炭通過卡槽安裝在所述沉淀池中部，所述消毒管焊接在所述沉淀池上面，所述排污管焊接在所述沉淀池底部。

　　本發明的有益效果在于：占地面積小、投資少，方便中小型企業和個體戶的使用，減少染料廢水的排放。
