申請日2016.05.17
公開(公告)日2017.02.01
IPC分類號F04D13/08
摘要
本實用新型涉及潛水電泵技術領域，具體為不銹鋼三相污水污物潛水電泵，包括依次相連的頂蓋、機筒和泵體，所述的泵體內設有支撐架，所述的機筒內設有上軸承座、下軸承座以及分別固定在上軸承座和下軸承座的轉軸，所述的機筒與下軸承座一體成型，轉軸部分部分伸入泵體且穿過支撐架，所述的機筒內設有用于限定上軸承座的限位槽，所述的頂蓋上設有與上軸承座抵觸的第一環形擋板，第一環形擋板外套設有第一密封圈，本實用新型結構簡單，實用性強。
權利要求書
1.不銹鋼三相污水污物潛水電泵，包括依次相連的頂蓋、機筒和泵體，其特征在于:所述的泵體內設有支撐架，所述的機筒內設有上軸承座、下軸承座以及分別固定在上軸承座和下軸承座的轉軸，所述的機筒與下軸承座一體成型，轉軸部分伸入泵體且穿過支撐架，所述的機筒內設有用于限定上軸承座的限位槽，所述的頂蓋上設有與上軸承座抵觸的第一環形擋板，第一環形擋板外套設有第一密封圈;
所述的上軸承座上設有截面呈工字狀的護套;
所述的轉軸上套設有第一機械密封和第二機械密封，所述的下軸承座內設有用于限定第一機械密封一端的第一定位槽，支撐架上設有用于限定第一機械密封另一端的第二定位槽以及設有用于限定第二機械密封一端的第三定位槽;
所述的機筒上設有用于裝泄機油的螺釘，螺釘內設有儲油腔。

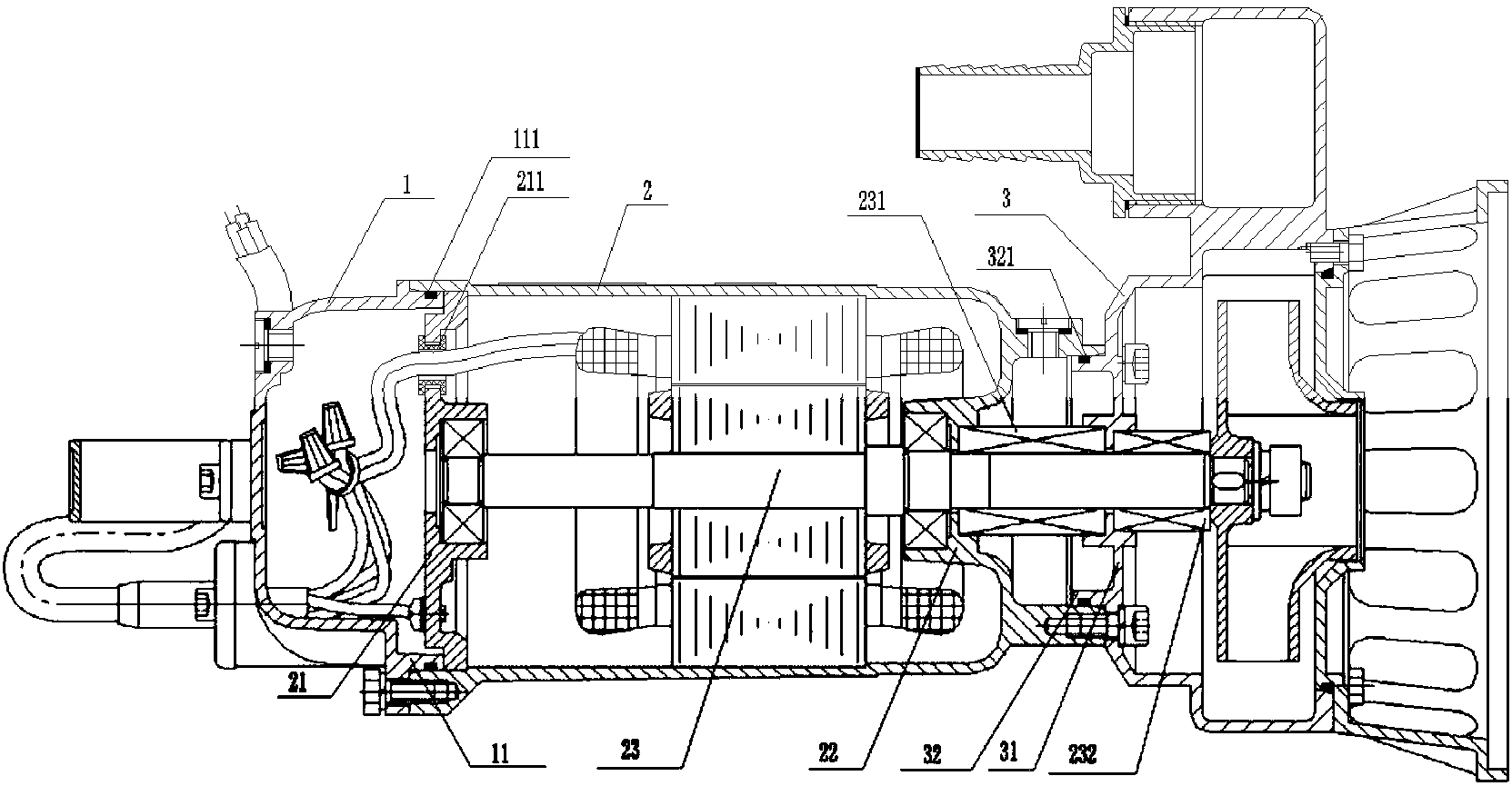

說明書
不銹鋼三相污水污物潛水電泵
技術領域
本實用新型涉及潛水電泵技術領域，具體為不銹鋼三相污水污物潛水電泵。
背景技術
傳統潛水電泵中的用于固定軸承的兩端的上軸承座和下軸承座與機筒一體成型的，結構復雜，加工難度大，且不易裝配;傳統的潛水電泵在使用過程中，因設計緣故，導致密封性差，水容易進入機筒內部，進而損毀電機，使得潛水電泵的使用壽命差。
實用新型內容
針對現有技術存在的不足，本實用新型的目的在于提供一種密封效果好的污水污物潛水電泵。
為實現上述目的，本實用新型提供了如下技術方案：不銹鋼三相污水污物潛水電泵，包括依次相連的頂蓋、機筒和泵體， 所述的泵體內設有支撐架，所述的機筒內設有上軸承座、下軸承座以及分別固定在上軸承座和下軸承座的轉軸，所述的機筒與下軸承座一體成型，轉軸部分伸入泵體且穿過支撐架，所述的機筒內設有用于限定上軸承座的限位槽，所述的頂蓋上設有與上軸承座抵觸的第一環形擋板，第一環形擋板外套設有第一密封圈;
所述的上軸承座上設有截面呈工字狀的護套;
所述的轉軸上套設有第一機械密封和第二機械密封，所述的下軸承座內設有用于限定第一機械密封一端的第一定位槽，支撐架上設有用于限定第一機械密封另一端的第二定位槽以及設有用于限定第二機械密封一端的第三定位槽;
所述的機筒上設有用于裝泄機油的螺釘，螺釘內設有儲油腔。
進一步，所述的泵體上設有伸入機筒內的第二環形擋板，第二環形擋板上套設有第二密封圈。
進一步，所述的上軸承座上設有引線孔，護套卡接在引線孔上。
對比現有技術的不足，本實用新型提供的技術方案所帶來的有益效果：1.上軸承座安裝在機筒的限位槽內，并通過設在頂蓋上的第一環形擋板與上軸承座抵觸，以使上軸承座定位更加穩定，相對傳統上軸承座與機筒一體成型，加工更加方便簡單，安裝更加方便，提供了工作效率。
2.所述的上軸承座上設有截面呈工字狀的護套，通過護套的設計，有效的保護潛水電泵中的引線，防止引線發生割破的現象發生。
3.轉軸上套設有第一機械密封和第二機械密封，所述的下軸承座內設有用于限定第一機械密封一端的第一定位槽，支撐架上設有用于限定第一機械密封另一端的第二定位槽以及設有用于限定第二機械密封一端的第三定位槽，所述的轉軸上設有與第二機械密封另一端抵觸的葉輪，葉輪通過螺母固定在轉軸上，而第一機械密封和第二機械密封分別設在支撐架的兩側，通過多重機械密封，有效的防止?jié)撍姳迷诠ぷ鬟^程中水進入機筒內部而損毀電機的現象發生。
4.機筒上設有用于裝泄機油的螺釘，螺釘內設有儲油腔，通過儲油腔的設計，機油熱漲冷縮時，儲油腔可容納部分機油，防止機油熱脹冷縮而從螺釘處滲出的現象發生。
5.頂蓋上設有與上軸承座抵觸的第一環形擋板，第一環形擋板外套設有第一密封圈，所述的泵體上設有伸入機筒內的第二環形擋板，第二環形擋板上套設有第二密封圈，通過以上設計，有效的防止水從頂蓋與機筒的連接處或者機筒與泵體的連接處滲進去的現象發生，提高了密封性能。
