申請日2016.07.20
公開(公告)日2016.12.14
IPC分類號C02F11/12
摘要
本實用新型涉及一種高整合度紡織污泥處理組件，它包括多個處理罐、安裝在所述處理罐上方的行走平臺、固定在所述行走平臺邊緣處的安全圍欄以及一端與所述行走平臺相連接且另一端向下延伸的爬梯、與所述處理罐底部通過閥門相連通的出液管以及設置于所述處理罐下方且延伸至與其頂部相連通的蒸汽管，所述處理罐頂部安裝有入料管且其側壁開設有出料口，所述處理罐的側壁還安裝有可與所述出料口相密封的出料蓋板。通過將行走平臺、安全圍欄、爬梯等整合在處理罐的上方，而將出液管和蒸汽管等設置于處理罐的下方，這樣能夠提高設備的整合度，提高空間的利用率，實現設備的科學布局。
權利要求書

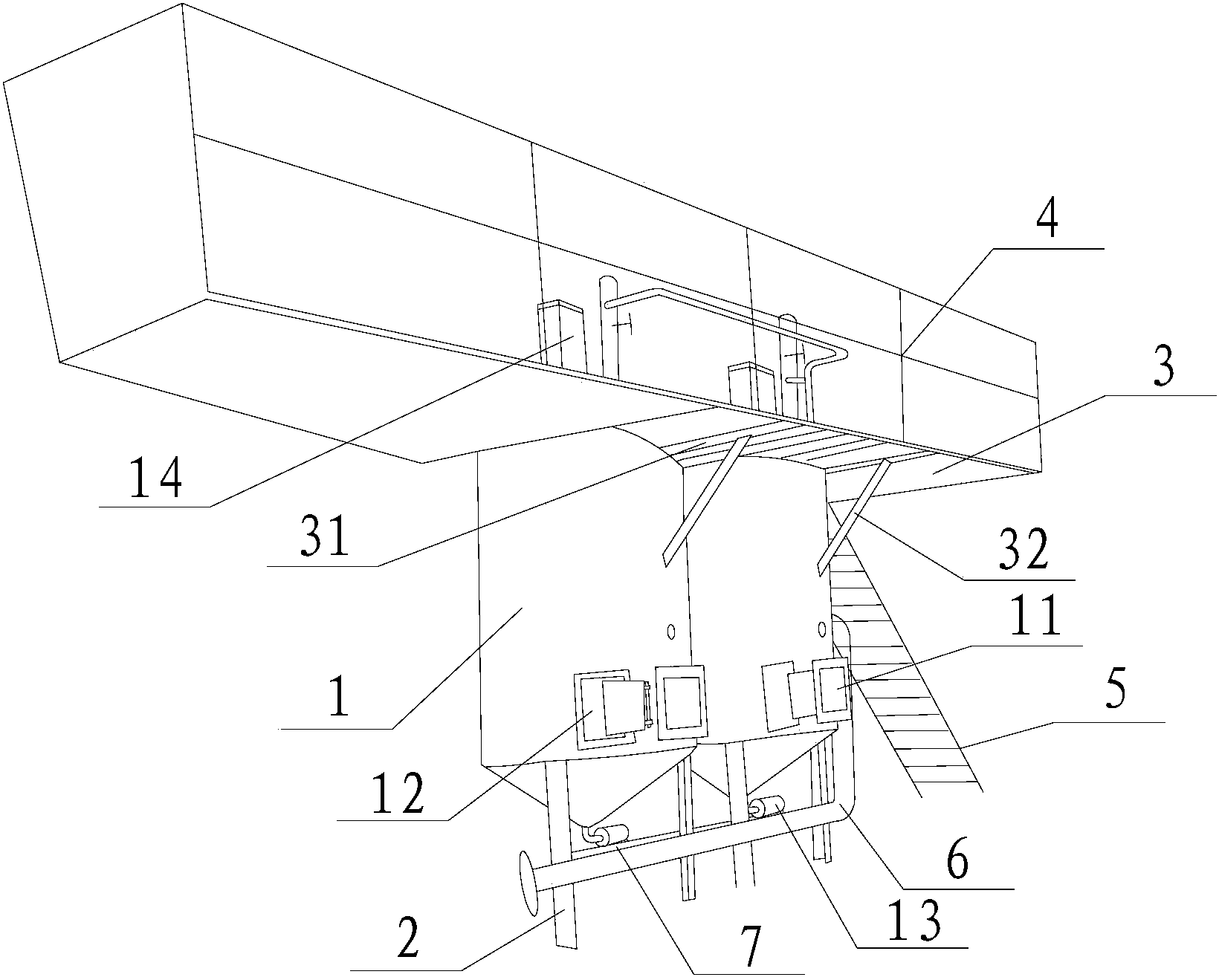

1.一種高整合度紡織污泥處理組件，其特征在于：它包括多個處理罐(1)、安裝在所述處理罐(1)上方的行走平臺(3)、固定在所述行走平臺(3)邊緣處的安全圍欄(4)以及一端與所述行走平臺(3)相連接且另一端向下延伸的爬梯(5)、與所述處理罐(1)底部通過閥門(13)相連通的出液管(7)以及設置于所述處理罐(1)下方且延伸至與其頂部相連通的蒸汽管(6)，所述處理罐(1)頂部安裝有入料管(14)且其側壁開設有出料口(11)，所述處理罐(1)的側壁還安裝有可與所述出料口(11)相密封的出料蓋板(12)。
2.根據權利要求1所述的高整合度紡織污泥處理組件，其特征在于：所述行走平臺(3)底面安裝有相互平行且間隔設置的多根加強板(31)，所述處理罐(1)側壁上固定有端部與所述加強板(31)相連接的支撐桿(32)。
3.根據權利要求1所述的高整合度紡織污泥處理組件，其特征在于：所述出料蓋板(12)與所述處理罐(1)相樞軸連接。
4.根據權利要求1所述的高整合度紡織污泥處理組件，其特征在于：所述處理罐(1)底部安裝有多根支撐腳(2)。
說明書
一種高整合度紡織污泥處理組件
技術領域
本實用新型涉及一種污泥處理組件，具體涉及一種高整合度紡織污泥處理組件。
背景技術
噴水織機是紡織業中常用的一種專用設備，在作業過程中需要有一定的清潔水進行噴射帶動，每臺織機日用水量一般在1.5-2噸之間，所產生的廢水中主要含有油脂、膠狀物、懸浮物、化學漿液、色度、微生物及有機物等，其廢水的濃度約為COD500mg/l，pH約為6.5，SS為420mg/L左右，而且可生化性較差，屬難處理的工業廢水之一，這些廢水在經過處理后會產生一定量的污泥。
隨著污水處理規模的擴大及標準的提高，污泥產生量不斷增加，加之過往積累下來的污泥，中國污泥處理處置成為污水處理領域一個重大問題。從污水處理廠產生的污泥含液率(含水和油的比率)很高，一般>80%，而且含有諸如化學漿液、油脂等有機物，因此需要對這些污泥進行無害化處理，最終達到還田的效果，這就需要研發新的紡織污泥處理組件�，F(xiàn)有的紡織污泥處理組件通常占據較大的空間，導致空間利用率低，增加了企業的生產成本。
發明內容
本實用新型目的是為了克服現有技術的不足而提供一種高整合度紡織污泥處理組件。
為達到上述目的，本實用新型采用的技術方案是：一種高整合度紡織污泥處理組件，它包括多個處理罐、安裝在所述處理罐上方的行走平臺、固定在所述行走平臺邊緣處的安全圍欄以及一端與所述行走平臺相連接且另一端向下延伸的爬梯、與所述處理罐底部通過閥門相連通的出液管以及設置于所述處理罐下方且延伸至與其頂部相連通的蒸汽管，所述處理罐頂部安裝有入料管且其側壁開設有出料口，所述處理罐的側壁還安裝有可與所述出料口相密封的出料蓋板。
優化地，所述行走平臺底面安裝有相互平行且間隔設置的多根加強板，所述處理罐側壁上固定有端部與所述加強板相連接的支撐桿。
優化地，所述出料蓋板與所述處理罐相樞軸連接。
優化地，所述處理罐底部安裝有多根支撐腳。
由于上述技術方案運用，本實用新型與現有技術相比具有下列優點：本實用新型高整合度紡織污泥處理組件，通過將行走平臺、安全圍欄、爬梯等整合在處理罐的上方，而將出液管和蒸汽管等設置于處理罐的下方，這樣能夠能夠提高設備的整合度，提高空間的利用率，實現設備的科學布局。
