申請日2016.05.17

　　公開(公告)日2016.12.07

　　IPC分類號C02F9/14; B01D46/12

　　摘要

　　本實用新型公開了一種微電荷微動力污水處理設備，包括曝氣室和靜置室，所述曝氣室的頂部連通有進水管，所述進水管上設有第一電子閥門，所述曝氣室的內壁一側設有送氣管，且送氣管的一端貫穿曝氣室并延伸至曝氣室的外部，所述曝氣室的一側設有氣泵，所述氣泵的輸出端與送氣管連通，所述氣泵的輸入端連通有進氣管。該微電荷微動力污水處理設備，通過對空氣過濾裝置的設置，減少了空氣中的雜質進入曝氣室內，干擾曝氣室內的反應，提高了曝氣效果，通過對消毒裝置的設置，能夠?qū)�靜置室內處理后的污水進行殺菌，從而減少了排放后的污水中的毒素，有效的保護了環境，同時也提高了人們的工作效率。

　　權利要求書

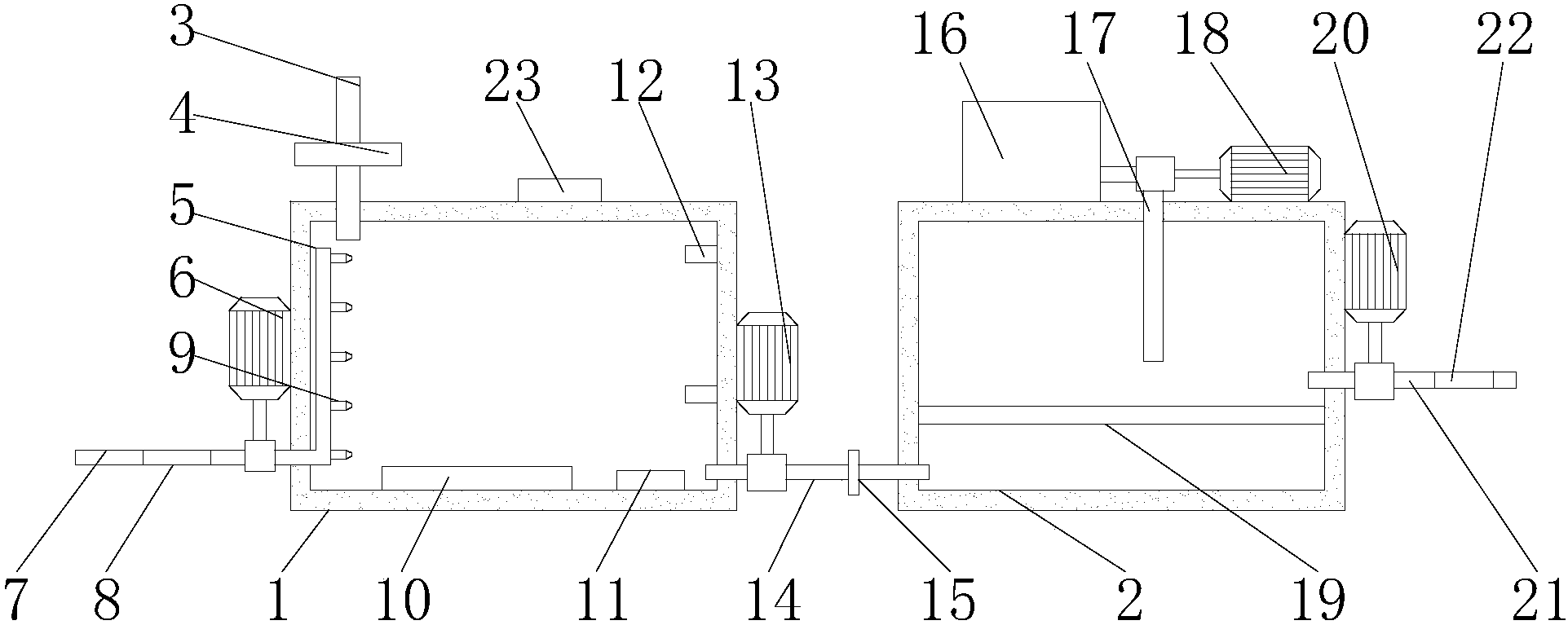

　　1.一種微電荷微動力污水處理設備，包括曝氣室(1)和靜置室(2)，其特征在于：所述曝氣室(1)的頂部連通有進水管(3)，所述進水管(3)上設有第一電子閥門(4)，所述曝氣室(1)的內壁一側設有送氣管(5)，且送氣管(5)的一端貫穿曝氣室(1)并延伸至曝氣室(1)的外部，所述曝氣室(1)的一側設有氣泵(6)，所述氣泵(6)的輸出端與送氣管(5)連通，所述氣泵(6)的輸入端連通有進氣管(7)，且進氣管(7)內設有空氣過濾裝置(8)，所述送氣管(7)的一側設有噴頭(9)，所述曝氣室(1)的內壁底部從左到右依次設有加熱裝置(10)和溫度計(11)，所述曝氣室(1)的另一側內壁上設有通電板(12)，所述曝氣室(1)的另一側設有第一水泵(13)，所述第一水泵(13)的輸入端設有管道，且管道與曝氣室(1)連通，所述第一水泵(13)的輸出端連通有連接管(14)，且連接管(14)與靜置室(2)連通，所述連接管(14)上設有第二電子閥門(15)，所述靜置室(2)的頂部從左到右依次設有消毒箱(16)、消毒管(17)和第二水泵(18)，所述消毒管(17)的一端貫穿靜置室(2)并延伸至靜置室(2)的內部，所述消毒管(17)與第二水泵(18)的輸出端連通，所述第二水泵(18)的輸入端通過水管與消毒箱(16)連通，所述靜置室(2)內設有半透膜隔板(19)，所述靜置室(2)的一側設有第三水泵(20)，所述第三水泵(20)的輸入端通過出水管道連通靜置室(2)，所第三水泵(20)的輸出端連通有出水管(21)，所述出水管(21)內設有過濾裝置(22)，所述曝氣室(1)的頂部設有控制器(23)，所述控制器(23)與氣泵(6)、通電板(12)、加熱裝置(10)、第一水泵(13)、第二水泵(18)、第三水泵(20)、第一電子閥門(4)和第二電子閥門(15)電性連接。

　　2.根據權利要求1所述的一種微電荷微動力污水處理設備，其特征在于：所述空氣過濾裝置(8)包括過濾網層(81)、過濾棉層(82)和過濾板層(83)，且過濾網層(81)、過濾棉層(82)和過濾板層(83)均勻分布在空氣過濾裝置(8)的內部。

　　3.根據權利要求1所述的一種微電荷微動力污水處理設備，其特征在于：所述過濾裝置(22)包括生化棉層(221)、海綿層(222)和活性炭層(223)，且生化棉層(221)、海綿層(222)和活性炭層(223)均勻分布在過濾裝置(22)的內部。

　　4.根據權利要求1所述的一種微電荷微動力污水處理設備，其特征在于：所述加熱裝置(10)內部包括導熱盤(101)和電熱板(102)，且加熱板(102)位于導熱盤(101)的內部。

　　5.根據權利要求1所述的一種微電荷微動力污水處理設備，其特征在于：所述噴頭(9)的數量至少為五個，且噴頭(9)等距離的分布在送氣管(5)的一側。

　　說明書

　　一種微電荷微動力污水處理設備

　　技術領域

　　本實用新型涉及污水處理技術領域，具體為一種微電荷微動力污水處理設備。

　　背景技術

　　在有機廢水處理，普遍采用活性污泥法進行處理，活性污泥的微生物的作用下將污水中的淀粉、纖維、碳水化合物等有機物、懸浮污染物和可溶性有機物水解為有機酸，對于大分子有機物則分解為小分子有機物，不溶性的有機物轉化成可溶性有機物，當這些有機物經水解后進一步在反應器里進行氧化分解，實現污水無害化處理，然而傳統的污水處理在進行曝氣室時需要消耗的時間過長，嚴重影響工作人員對污水處理的速率。

　　實用新型內容

　　本實用新型的目的在于提供一種微電荷微動力污水處理設備，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種微電荷微動力污水處理設備，包括曝氣室和靜置室，所述曝氣室的頂部連通有進水管，所述進水管上設有第一電子閥門，所述曝氣室的內壁一側設有送氣管，且送氣管的一端貫穿曝氣室并延伸至曝氣室的外部，所述曝氣室的一側設有氣泵，所述氣泵的輸出端與送氣管連通，所述氣泵的輸入端連通有進氣管，且進氣管內設有空氣過濾裝置，所述送氣管的一側設有噴頭，所述曝氣室的內壁底部從左到右依次設有加熱裝置和溫度計，所述曝氣室的另一側內壁上設有通電板，所述曝氣室的另一側設有第一水泵，所述第一水泵的輸入端設有管道，且管道與曝氣室連通，所述第一水泵的輸出端連通有連接管，且連接管與靜置室連通，所述連接管上設有第二電子閥門，所述靜置室的頂部從左到右依次設有消毒箱、消毒管和第二水泵，所述消毒管的一端貫穿靜置室并延伸至靜置室的內部，所述消毒管與第二水泵的輸出端連通，所述第二水泵的輸入端通過水管與消毒箱連通，所述靜置室內設有半透膜隔板，所述靜置室的一側設有第三水泵，所述第三水泵的輸入端通過出水管道連通靜置室，所第三水泵的輸出端連通有出水管，所述出水管內設有過濾裝置，所述曝氣室的頂部設有控制器，所述控制器與氣泵、通電板、加熱裝置、第一水泵、第二水泵、第三水泵、第一電子閥門和第二電子閥門電性連接。

　　優選的，所述空氣過濾裝置包括過濾網層、過濾棉層和過濾板層，且過濾網層、過濾棉層和過濾板層均勻分布在空氣過濾裝置的內部。

　　優選的，所述過濾裝置包括生化棉層、海綿層和活性炭層，且生化棉層、海綿層和活性炭層均勻分布在過濾裝置的內部。

　　優選的，所述加熱裝置內部包括導熱盤和電熱板，且加熱板位于導熱盤的內部。

　　優選的，所述噴頭的數量至少為五個，且噴頭等距離的分布在送氣管的一側。

　　與現有技術相比，本實用新型的有益效果是：該微電荷微動力污水處理設備，通過對通電板和加熱裝置的設置，加快曝氣室內的微生物活動和化學反應，從而減少了對污水的曝氣時間，通過對噴頭的設置，使曝氣室內的氧氣均勻的分布，增強微生物的生活環境，提高了微生物對污水的分解速度，從而降低了曝氣時間，通過對空氣過濾裝置的設置，減少了空氣中的雜質進入曝氣室內，干擾曝氣室內的反應，提高了曝氣效果，通過對消毒裝置的設置，能夠?qū)�靜置室內處理后的污水進行殺菌，從而減少了排放后的污水中的毒素，有效的保護了環境，同時也提高了人們的工作效率。
