申請日2016.05.17

　　公開(公告)日2016.12.07

　　IPC分類號F04D13/08; F04D29/70; F04D29/10; F04D29/12; F04D29/58

　　摘要

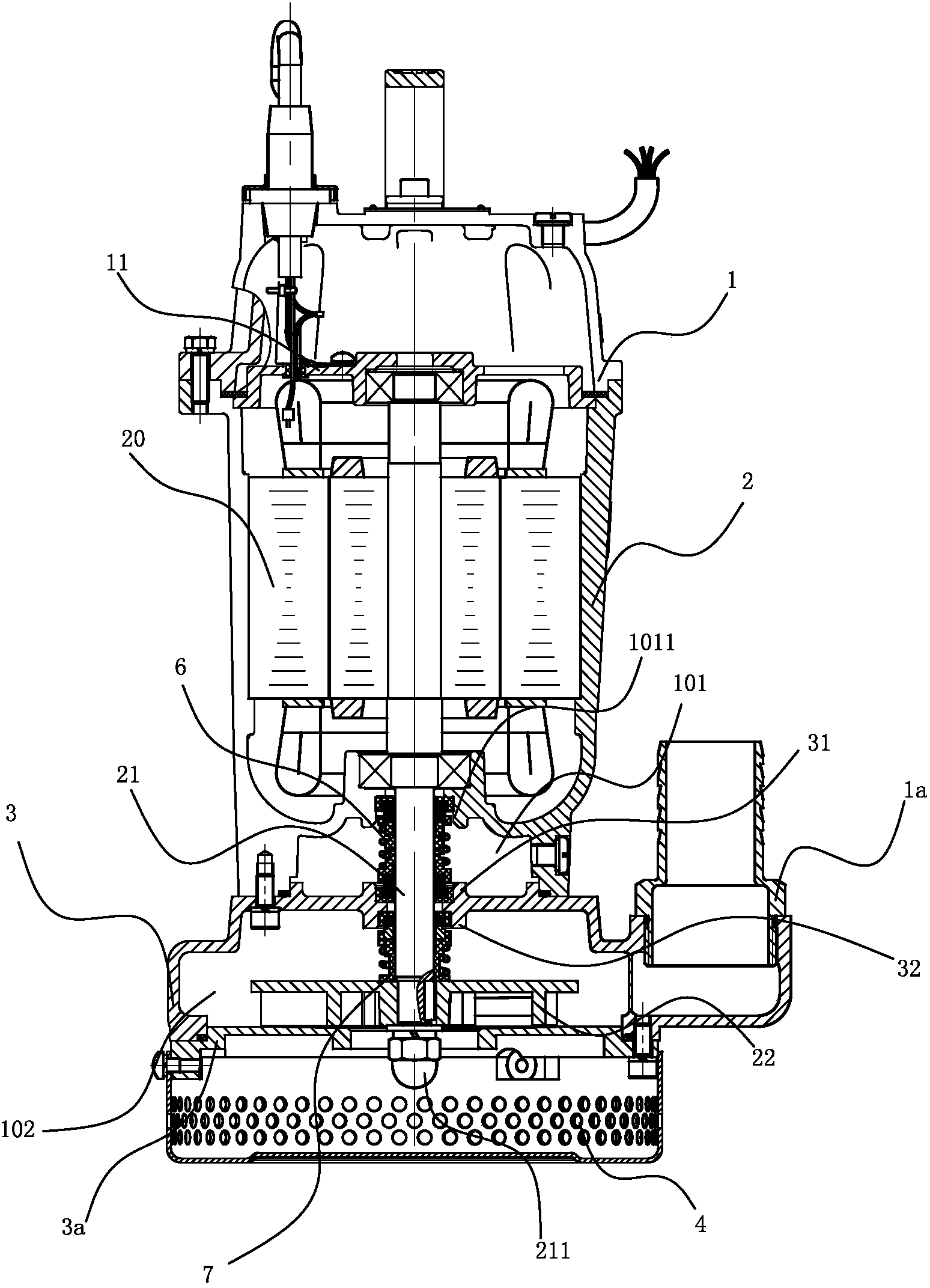

　　本實用新型涉及水泵的技術領域，它涉及一種鑄鐵三相污水污物潛水電泵，包括依次連接的上筒體、機筒及下筒體，下筒體上連接有濾網，上筒體與機筒之間設有上軸承座，下筒體和濾網之間設有底座，機筒內設有電機，電機的傳動軸伸入下筒體內且連接有葉輪，傳動軸的輸出端貫穿底座連接有定位螺帽，其特征是：所述機筒和下筒體的外壁之間構成有密封腔室，下筒體的內壁和底座之間構成有活動腔室，下筒體的外壁上設有上基座，下筒體的內壁上設有下基座，上基座和下基座連通，上基座和機筒之間設有第一密封組件，下基座和葉輪之間設有第二密封組件，機筒內設有與第一密封組件適配的限位基座，本實用新型結構合理簡單、密封性能強。

　　權利要求書

　　1.一種鑄鐵三相污水污物潛水電泵，包括依次連接的上筒體、機筒及下筒體，下筒體上連接有濾網，上筒體與機筒之間設有上軸承座，下筒體和濾網之間設有底座，機筒內設有電機，電機的傳動軸伸入下筒體內且連接有葉輪，傳動軸的輸出端貫穿底座連接有定位螺帽，其特征是：所述機筒和下筒體的外壁之間構成有密封腔室，下筒體的內壁和底座之間構成有活動腔室，機筒上設有出水口，出水口上設有出水接頭，活動腔室和出水口導通，葉輪置于活動腔室內，下筒體的外壁上設有上基座，下筒體的內壁上設有下基座，上基座和下基座連通，上基座和機筒之間設有第一密封組件，下基座和葉輪之間設有第二密封組件，機筒內設有與第一密封組件適配的限位基座。

　　2.根據權利要求1所述的一種鑄鐵三相污水污物潛水電泵，其特征是：所述第一密封組件包括置于上基座上的下定位件及置于限位基座上的上定位件，上定位件與下定位件之間通過第一壓緊件連接，上定位件和下定位件的結構相同，上定位件和第一壓緊件的內壁上構成有散熱槽，下定位件包括第一封水座及置于第一封水座內的第一封水圈，第一壓緊件的輸入端和輸出端分別壓于上定位件和下定位件的第一封水圈上。

　　3.根據權利要求2所述的一種鑄鐵三相污水污物潛水電泵，其特征是：所述第一壓緊件的外壁上開設有若干環形凹槽，第一壓緊件的外壁上還套設有第一彈簧圈。

　　4.根據權利要求2所述的一種鑄鐵三相污水污物潛水電泵，其特征是：所述第二密封組件包括置于下基座內的第二封水座，第二封水座內設有第二封水圈，第二封水圈和葉輪之間設有第二壓緊件，第二壓緊件的外壁上設有第二彈簧圈。

　　5.根據權利要求4所述的一種鑄鐵三相污水污物潛水電泵，其特征是：所述第一封水圈和第二封水圈的結構相同，第一封水圈包括相互連接的內壓圈及外緊圈，內壓圈置于第一封水座內，外緊圈伸出第一封水座外。

　　說明書

　　一種鑄鐵三相污水污物潛水電泵

　　技術領域

　　本實用新型涉及水泵的技術領域,更具體地說，它涉及一種鑄鐵三相污水污物潛水電泵。

　　背景技術

　　污水污物潛水電泵主要用于輸送城市污水，是污水處理行業中的關鍵設備。近年來，我國非常重視污水處理事業，全國各地都在興建污水處理工程。污水污物潛水電泵是污水處理工程中的重要設備，而且這種泵的使用范圍目前正在迅速擴大，廣泛應用于工業、視頻、醫院、飯店等行業，主要用來輸送含有大量固體顆粒物如淤泥、灰渣等，以及含有大量纖維狀固體物質如各種紡織廢物、蔬菜視頻廢棄物等生活污水。

　　目前的污水污物潛水電泵包括上筒體、機筒及下筒體，下筒體上連接有濾網，上筒體與機筒之間設有上軸承座，下筒體和濾網之間設有底座，機筒內設有電機，電機的傳動軸伸入下筒體內且連接有葉輪，傳動軸的輸出端貫穿底座連接有定位螺帽。當電泵在使用過程時，污水會滲入至機筒內燒壞電機，大大降低了其使用壽命。

　　實用新型內容

　　針對現有技術存在的不足，本實用新型的目的在于提供一種結構合理簡單、密封性能強的鑄鐵三相污水污物潛水電泵。

　　為實現上述目的，本實用新型提供了如下技術方案：

　　一種鑄鐵三相污水污物潛水電泵，包括依次連接的上筒體、機筒及下筒體，下筒體上連接有濾網，上筒體與機筒之間設有上軸承座，下筒體和濾網之間設有底座，機筒內設有電機，電機的傳動軸伸入下筒體內且連接有葉輪，傳動軸的輸出端貫穿底座連接有定位螺帽，機筒和下筒體的外壁之間構成有密封腔室，下筒體的內壁和底座之間構成有活動腔室，機筒上設有出水口，出水口上設有出水接頭，活動腔室和出水口導通，葉輪置于活動腔室內，下筒體的外壁上設有上基座，下筒體的內壁上設有下基座，上基座和下基座連通，上基座和機筒之間設有第一密封組件，下基座和葉輪之間設有第二密封組件，機筒內設有與第一密封組件適配的限位基座。

　　通過采用上述技術方案，電機的傳動軸穿過第一密封組件和第二密封組件，通過第一密封組件和第二密封組件防止水滲入機筒內燒壞電機。通過密封腔室進一步提高了機筒的密封性能。當水從第二密封組件滲入時，該水會被限制在密封腔室內。

　　本實用新型進一步設置為：所述第一密封組件包括置于上基座上的下定位件及置于限位基座上的上定位件，上定位件與下定位件之間通過第一壓緊件連接，上定位件和下定位件的結構相同，上定位件和第一壓緊件的內壁上構成有散熱槽，下定位件包括第一封水座及置于第一封水座內的第一封水圈，第一壓緊件的輸入端和輸出端分別壓于上定位件和下定位件的第一封水圈上。

　　通過采用上述技術方案，通過上基座和限位基座實現對第一密封組件的安裝，保證了第一密封組件安裝的穩定性。通過設置第一壓緊件壓于第一封水圈上，保證了第一封水圈和第一封水座的安裝穩定，進而提高了上定位件和下定位件起到的密封性能。

　　上定位件和第一壓緊件的內壁上構成的散熱槽具備散熱降溫的效果，在傳動軸轉動時產生的熱量會從散熱槽散卻，而且散熱槽的設置減少了第一密封組件和傳動軸的接觸面積，減低摩擦系數，也降低了傳動軸轉動時熱量的產生。

　　本實用新型進一步設置為：所述第一壓緊件的外壁上開設有若干環形凹槽，第一壓緊件的外壁上還套設有第一彈簧圈。

　　通過采用上述技術方案，為了進一步提高第一壓緊件對上定位件和下定位件的壓緊效果，故在第一壓緊件上設置第一彈簧圈，該第一彈簧圈使得第一壓緊件具備良好的緩沖減震的效果。在第一壓緊件受上定位件和下定位件的反作用力時，通過第一彈簧圈進行緩沖減壓，降低上定位件或下定位件對彼此造成的影響。

　　本實用新型進一步設置為：所述第二密封組件包括置于下基座內的第二封水座，第二封水座內設有第二封水圈，第二封水圈和葉輪之間設有第二壓緊件，第二壓緊件的外壁上設有第二彈簧圈。

　　通過采用上述技術方案，第二封水座用于密封安裝第二封水圈，再通過第二壓緊件支撐壓緊第二封水圈，保證第二封水圈的安裝穩定，使得第二封水圈能夠杜絕水滲入。為了降低葉輪轉動對第二封水圈造成的影響，故在第二壓緊件上設第二彈簧圈，通過第二彈簧圈有效的降低葉輪轉動產生的振動力。

　　本實用新型進一步設置為：所述第一封水圈和第二封水圈的結構相同，第一封水圈包括相互連接的內壓圈及外緊圈，內壓圈置于第一封水座內，外緊圈伸出第一封水座外。

　　通過采用上述技術方案，外緊圈起到第一層密封擋水的作用，內壓圈起到第二層密封擋水的作用，第一封水座起到第三層密封擋水的作用，進而大大提高了第一密封組件和第二密封組件起到的密封擋水的作用。
