申請日2016.07.20

　　公開(公告)日2016.12.07

　　IPC分類號C02F11/18; C02F103/30

　　摘要

　　本實用新型涉及一種紡織污泥處理出油精餾塔，它包括由下向上依次連通且一體連接的塔基、塔身和塔蓋，所述塔身下部安裝有與其相連通的蒸汽進管且其上部安裝有與其相連通的蒸汽出管;所述塔蓋安裝有出氣管且其內固定有與水平面形成夾角的擋板，所述擋板在水平面上的投影面積小于所述塔蓋在水平面上的投影面積;所述塔基開設有入油口。通過在塔蓋安裝與水平面形成夾角的擋板，該擋板在水平面上的投影面積小于塔蓋在水平面上的投影面積，這樣高溫蒸汽進入精餾塔中后能夠加熱塔基內儲有的油份而形成汽液混合物，而汽液混合物中液份能附著在擋板上而再流至塔基內，從而提高分離程度。

　　權利要求書

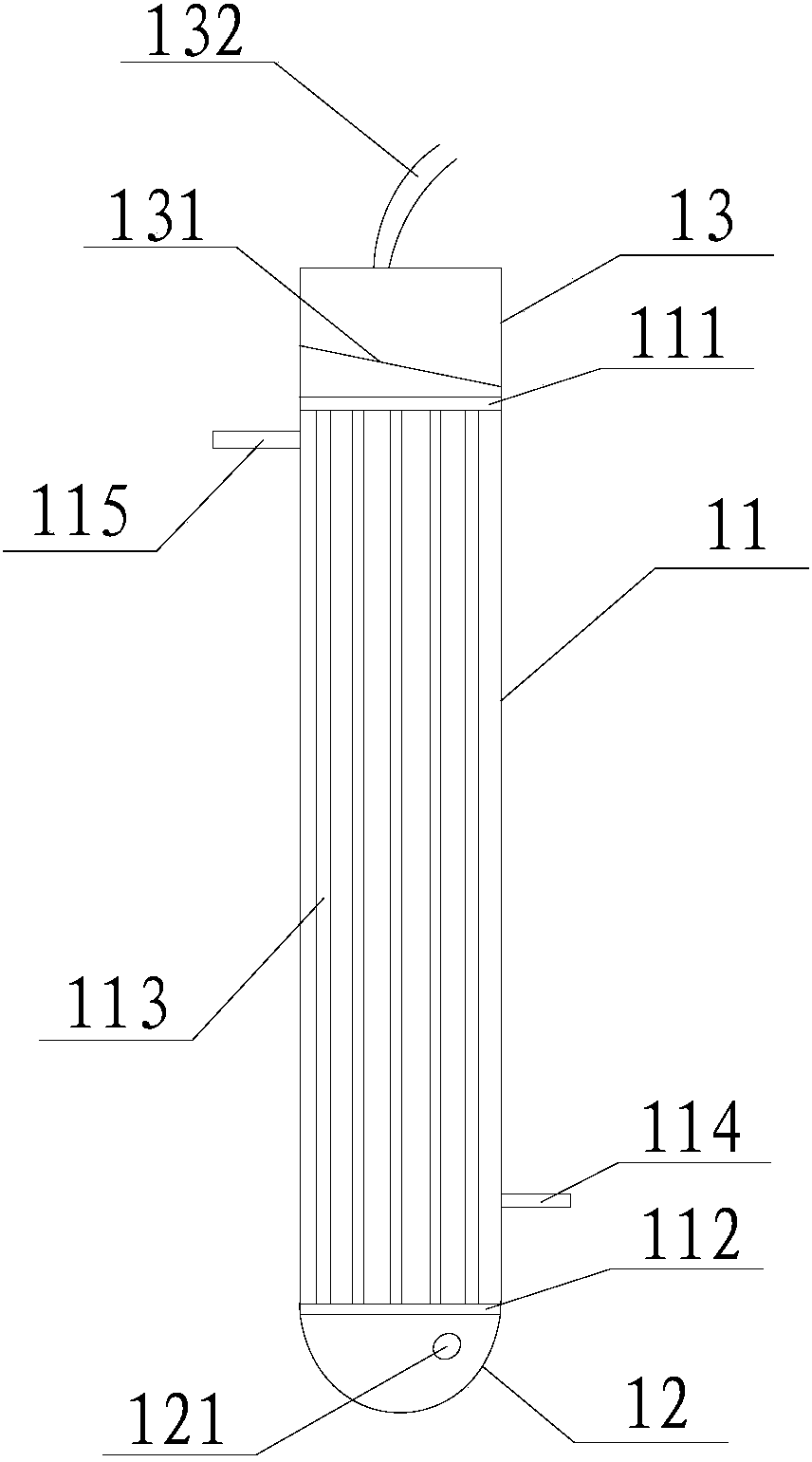

　　1.一種紡織污泥處理出油精餾塔，其特征在于：它包括由下向上依次連通且一體連接的塔基(12)、塔身(11)和塔蓋(13)，所述塔身(11)下部安裝有與其相連通的蒸汽進管(114)且其上部安裝有與其相連通的蒸汽出管(115);所述塔蓋(13)安裝有出氣管(132)且其內固定有與水平面形成夾角的擋板(131)，所述擋板(131)在水平面上的投影面積小于所述塔蓋(13)在水平面上的投影面積;所述塔基(12)開設有入油口(121)。

　　2.根據權利要求1所述的紡織污泥處理出油精餾塔，其特征在于：所述塔身(11)與所述塔蓋(13)的連接處安裝有第一支撐板(111)，所述塔身(11)與所述塔基(12)的連接處安裝有第二支撐板(112)，所述第一支撐板(111)和所述第二支撐板(112)之間固定有相互平行且分別與所述塔基(12)和所述塔蓋(13)相連通的多根換熱管(113)。

　　說明書

　　一種紡織污泥處理出油精餾塔

　　技術領域

　　本實用新型涉及一種精餾塔，具體涉及一種紡織污泥處理出油精餾塔。

　　背景技術

　　噴水織機是紡織業中常用的一種專用設備，在作業過程中需要有一定的清潔水進行噴射帶動，每臺織機日用水量一般在1.5-2噸之間，所產生的廢水中主要含有油脂、膠狀物、懸浮物、化學漿液、色度、微生物及有機物等，其廢水的濃度約為COD500mg/l，pH約為6.5，SS為420mg/L左右，而且可生化性較差，屬難處理的工業廢水之一，這些廢水在經過處理后會產生一定量的污泥。

　　隨著污水處理規模的擴大及標準的提高，污泥產生量不斷增加，加之過往積累下來的污泥，中國污泥處理處置成為污水處理領域一個重大問題。從污水處理廠產生的污泥含液率(含水和油的比率)很高，一般>80%，而且含有諸如化學漿液、油脂等有機物，因此需要將污泥中的油脂等有機物提取出來。目前，上述油脂等有機物的提取通常是借助溶劑油等溶劑進行萃取，因此最終需要對得到的溶劑混合物進行處理，從而實現各組分的分離而收集起來以防止產生新的溶劑污染。

　　發明內容

　　本實用新型目的是為了克服現有技術的不足而提供一種紡織污泥處理出油精餾塔。

　　為達到上述目的，本實用新型采用的技術方案是：一種紡織污泥處理出油精餾塔，它包括由下向上依次連通且一體連接的塔基、塔身和塔蓋，所述塔身下部安裝有與其相連通的蒸汽進管且其上部安裝有與其相連通的蒸汽出管;所述塔蓋安裝有出氣管且其內固定有與水平面形成夾角的擋板，所述擋板在水平面上的投影面積小于所述塔蓋在水平面上的投影面積;所述塔基開設有入油口。

　　優化地，所述塔身與所述塔蓋的連接處安裝有第一支撐板，所述塔身與所述塔基的連接處安裝有第二支撐板，所述第一支撐板和所述第二支撐板之間固定有相互平行且分別與所述塔基和所述塔蓋相連通的多根換熱管。

　　由于上述技術方案運用，本實用新型與現有技術相比具有下列優點：本實用新型紡織污泥處理出油精餾塔，通過在塔蓋安裝與水平面形成夾角的擋板，該擋板在水平面上的投影面積小于塔蓋在水平面上的投影面積，這樣高溫蒸汽進入精餾塔中后能夠加熱塔基內儲有的油份而形成汽液混合物，而汽液混合物中液份能附著在擋板上而再流至塔基內，從而提高分離程度。
