申請日2016.07.20

　　公開(公告)日2016.12.28

　　IPC分類號C02F1/66; C02F9/04

　　摘要

　　本實用新型公開了一種酸性廢水回收再利用裝置，包括：磁力泵;廢水儲存罐;以及四通閥，四通閥的第一進口與酸性廢水進水管道連通，四通閥的第二進口與儲酸罐管道連通，四通閥的第一出口與廢水儲存罐管道連通，四通閥的第二出口與酸化釜管道連通。本實用新型提供的酸性廢水回收再利用裝置，通過廢水儲存罐臨時存放，并在工藝需要時，將儲存的廢水與儲酸罐中的酸混合輸出，避免了對酸性廢水直接處理時對堿的消耗以及產生廢水的問題，實現了酸性廢水的回收再利用。

　　權利要求書

　　1.一種酸性廢水回收再利用裝置，其特征在于，包括：磁力泵、廢水儲存罐以及四通閥，所述四通閥的第一接口與酸性廢水進水管道連通，所述四通閥的第二接口與儲酸罐管道連通，所述四通閥的第三接口與所述廢水儲存罐管道連通，所述四通閥的第四接口與酸化釜管道連通。

　　2.根據權利要求1所述的酸性廢水回收再利用裝置，其特征在于，所述磁力泵與所述廢水儲存罐之間的管路上設有過濾器，并且，所述磁力泵與所述過濾器之間的管路上設有第一壓力傳感器。

　　3.根據權利要求1所述的酸性廢水回收再利用裝置，其特征在于，所述第四接口與所述酸化釜之間的管路上設有第二壓力傳感器。

　　4.根據權利要求1所述的酸性廢水回收再利用裝置，其特征在于，所述磁力泵為襯氟磁力泵。

　　5.根據權利要求1所述的酸性廢水回收再利用裝置，其特征在于，所述廢水儲存罐為具有搪瓷內襯的儲存罐。

　　6.根據權利要求1-5任意一項所述的酸性廢水回收再利用裝置，其特征在于，所述磁力泵、所述廢水儲存罐、所述四通閥、所述儲酸罐以及所述酸化釜間的連接管路均設有防酸腐蝕內襯。

　　說明書

　　一種酸性廢水回收再利用裝置

　　技術領域

　　本實用新型涉及液體回收再利用技術領域，尤其涉及一種酸性廢水回收再利用裝置。

　　背景技術

　　化工生產過程中常使用硫酸進行酸化，處理這些酸性廢水最常用的方法是中和沉淀法。該方法在一定pH值條件下能夠去除多種重金屬離子。工程上，常采用石灰會石灰石中和沉淀法。

　　申請?zhí)枮镃N200920261057.1的中國實用新型專利公開了一種用于處理酸性廢水的裝置，該裝置包括用于酸性廢水與加入酸性廢水中的藥劑和石灰發(fā)生混凝反應的反應池、用于對混凝反應后的水進行絮凝處理的絮凝池、用于對絮凝處理后的水進行充電處理的沉淀池和用于對經過沉淀處理后的水進行中和處理的中和池，用于將沉淀池中的底漿抽回到反應池的回流泵。

　　上述酸性廢水的處理裝置通過增設回流泵，將在沉淀池中的底漿抽回到反應池中，回收在利用底漿中的石灰，從而減少了原料的浪費，但也存在著對堿的消耗以及產生廢水的問題。

　　實用新型內容

　　針對現有的酸性廢水的處理存在的上述問題，現提供一種酸性廢水回收再利用裝置，旨在實現酸性廢水的回收和再利用。

　　具體技術方案如下：

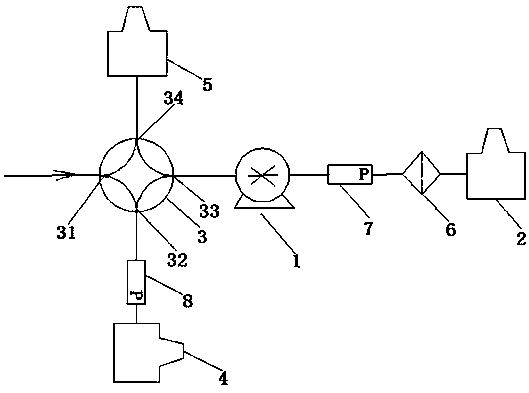

　　一種酸性廢水回收再利用裝置，具有這樣的特征，包括：磁力泵;廢水儲存罐，用以臨時存放酸性廢水;以及四通閥，四通閥的第一接口與酸性廢水進水管道連通，四通閥的第二接口與儲酸罐管道連通，四通閥的第三接口與廢水儲存罐管道連通，四通閥的第四接口與酸化釜管道連通。

　　上述的酸性廢水回收再利用裝置，還具有這樣的特征，磁力泵與廢水儲存罐之間的管路上設有過濾器，并且，磁力泵與過濾器之間的管路上設有第一壓力傳感器。

　　上述的酸性廢水回收再利用裝置，還具有這樣的特征，第四接口與酸化釜之間的管路上設有第二壓力傳感器。

　　上述的酸性廢水回收再利用裝置，還具有這樣的特征，磁力泵為襯氟磁力泵。

　　上述的酸性廢水回收再利用裝置，還具有這樣的特征，廢水儲存罐為具有搪瓷內襯的儲存罐。

　　上述的酸性廢水回收再利用裝置，還具有這樣的特征，磁力泵、廢水儲存罐、四通閥、儲酸罐、酸化釜間以及相應的連接管路均設有防酸腐蝕內襯。

　　上述技術方案的有益效果：

　　本實用新型提供的酸性廢水回收再利用裝置，通過廢水儲存罐臨時存放，并在工藝需要時，將儲存的廢水與儲酸罐中的酸混合輸出，避免了對酸性廢水直接處理時對堿的消耗以及產生廢水的問題，實現了酸性廢水的回收再利用。
