申請日2016.07.20

　　公開(公告)日2016.12.21

　　IPC分類號E03F5/04; E03F5/10; E03F5/14; E03F5/26; E03F5/18

　　摘要

　　本實用新型公開了一種道路建設用的廢水引流裝置，包括引流口、過濾網、提手、引流管、電動機、旋轉軸、消毒室、消毒裝置和排水口，所述引流口的內側安裝有過濾網，且過濾網的頂端鑲嵌有提手，所述引流口的底端和引流管相連接，且引流管的內側固定有吸取器，所述旋轉軸的頂側安置有電動機，所述分離室的一端設置有消毒室，且消毒室的內壁鑲嵌有消毒裝置，所述消毒室的一端設置有排水口。該道路建設用的廢水引流裝置設置有過濾網，能夠在引流廢水時過濾較大的雜質，其吸取裝置的設置使引流更為流暢，并且攪拌葉可以使水和泥污得到分散以便泥污泵抽取泥污，其消毒裝置保證了排出的廢水對土壤不會產生污染，大大提高了引流的環保性。

　　權利要求書

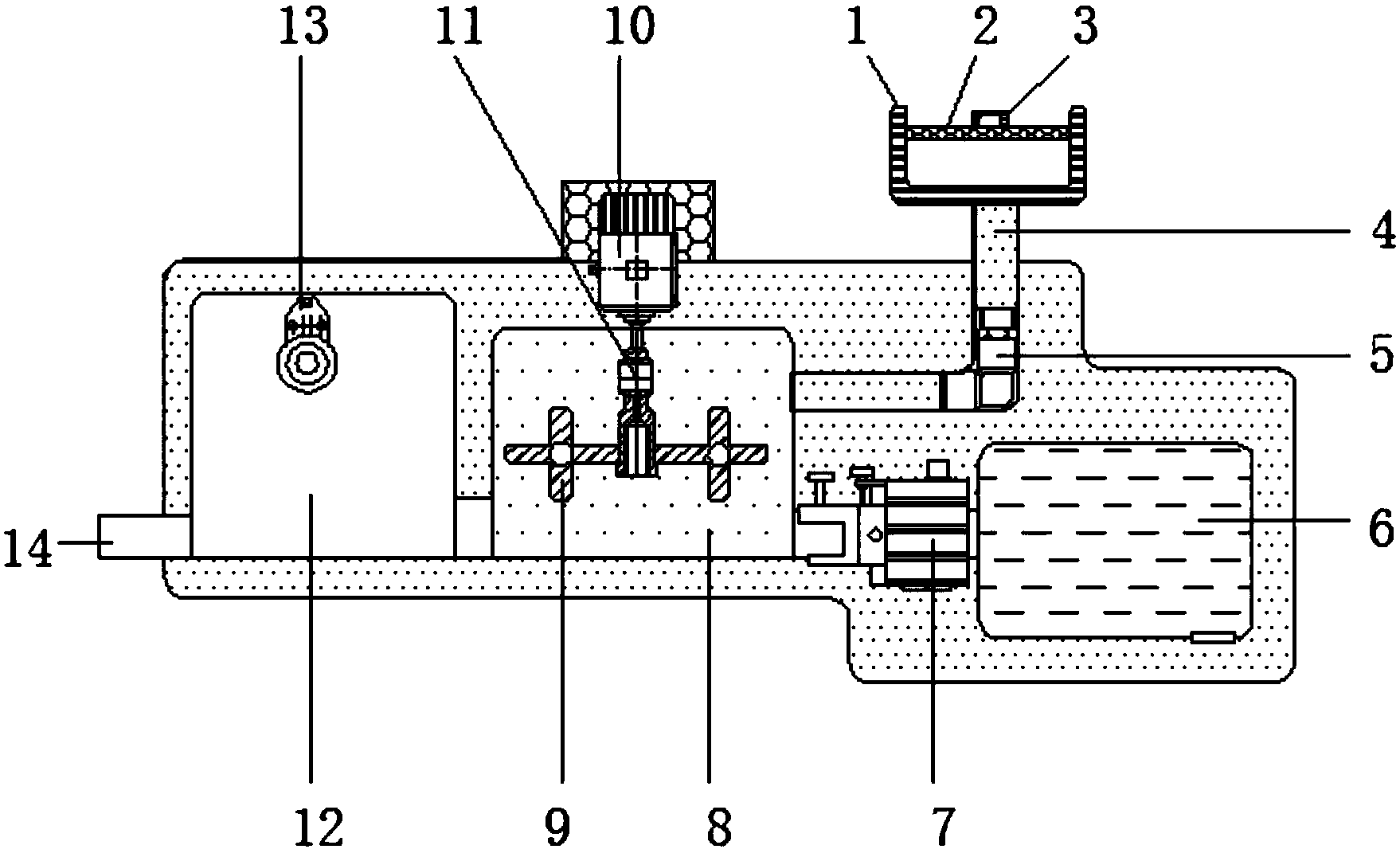

　　1.一種道路建設用的廢水引流裝置，包括引流口(1)、過濾網(2)、提手(3)、引流管(4)、吸取器(5)、泥污池(6)、泥污泵(7)、分離室(8)、攪拌葉(9)、電動機(10)、旋轉軸(11)、消毒室(12)、消毒裝置(13)和排水口(14)，其特征在于：所述引流口(1)的內側安裝有過濾網(2)，且過濾網(2)的頂端鑲嵌有提手(3)，所述引流口(1)的底端和引流管(4)相連接，且引流管(4)的內側固定有吸取器(5)，所述引流管(4)的一端設置有泥污池(6)，且泥污池(6)的入口固定有泥污泵(7)，所述泥污泵(7)的另一端和分離室(8)相連接，且分離室(8)的內部安裝有攪拌葉(9)，且攪拌葉(9)的頂端和旋轉軸(11)相連接，所述旋轉軸(11)的頂側安置有電動機(10)，所述分離室(8)的一端設置有消毒室(12)，且消毒室(12)的內壁鑲嵌有消毒裝置(13)，所述消毒室(12)的一端設置有排水口(14)。

　　2.根據權利要求1所述的一種道路建設用的廢水引流裝置，其特征在于：所述泥污池(6)的底端設置有泥污出口。

　　3.根據權利要求1所述的一種道路建設用的廢水引流裝置，其特征在于：所述攪拌葉(9)為縱向十字形狀，且其表層設置有導流孔。

　　4.根據權利要求1所述的一種道路建設用的廢水引流裝置，其特征在于：所述電動機(10)外側鑲嵌有防護罩，且防護罩上設置有散熱口。

　　5.根據權利要求1所述的一種道路建設用的廢水引流裝置，其特征在于：所述排水口(14)內側安裝有出水閥門。

　　說明書

　　一種道路建設用的廢水引流裝置

　　技術領域

　　本實用新型涉及道路廢水引流技術領域，具體為一種道路建設用的廢水引流裝置。

　　背景技術

　　隨著交通事業的不斷發展，在我國，道路建設的規模越來越大，其中，在道路建設的過程中會產生大量的建筑廢水，目前，所采用的普遍方法是，建設一條引流溝用于將廢水排放出去，但是現有的引流溝比較普通，人們直接采用一條管道或在地面開挖一條溝渠對廢水直接排放，然而，由于道路建設產生的廢水，不僅會含有大量垃圾，而且廢水中含有大量污泥，直接排放的話，則會對環境產生大量的污染，而且排放的過程中，容易發生堵塞，從而給排水帶來很大的麻煩，為此，我們提出一種排水更簡便且無污染的廢水引流裝置。

　　實用新型內容

　　本實用新型的目的在于提供一種道路建設用的廢水引流裝置，以解決上述背景技術中提出的容易造成環境污染和排水麻煩的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種道路建設用的廢水引流裝置，包括引流口、過濾網、提手、引流管、吸取器、泥污池、泥污泵、分離室、攪拌葉、電動機、旋轉軸、消毒室、消毒裝置和排水口，所述引流口的內側安裝有過濾網，且過濾網的頂端鑲嵌有提手，所述引流口的底端和引流管相連接，且引流管的內側固定有吸取器，所述引流管的一端設置有泥污池，且泥污池的入口固定有泥污泵，所述泥污泵的另一端和分離室相連接，且分離室的內部安裝有攪拌葉，且攪拌葉的頂端和旋轉軸相連接，所述旋轉軸的頂側安置有電動機，所述分離室的一端設置有消毒室，且消毒室的內壁鑲嵌有消毒裝置，所述消毒室的一端設置有排水口。

　　優選的，所述泥污池的底端設置有泥污出口。

　　優選的，所述攪拌葉為縱向十字形狀，且其表層設置有導流孔。

　　優選的，所述電動機外側鑲嵌有防護罩，且防護罩上設置有散熱口。

　　優選的，所述排水口內側安裝有出水閥門。

　　與現有技術相比，本實用新型的有益效果是：該道路建設用的廢水引流裝置設置有過濾網，能夠在引流廢水時過濾較大的雜質，并且過濾網上安裝有提手，能夠方便的取出過濾網進行清理，其吸取裝置的設置使引流更為流暢，并且攪拌葉可以使水和泥污得到分散以便泥污泵抽取泥污，其消毒裝置保證了排出的廢水對土壤不會產生污染，大大提高了引流的環保性。
