申請日2016.05.17

　　公開(公告)日2017.02.08

　　IPC分類號C02F3/00

　　摘要

　　本實用新型涉及一種生化池及MBR池聯用污水處理系統，包括生化池和MBR池，其特征是：所述生化池內由若干個擋板分隔成多個水道，包括最初水道、中間水道和最終水道;所述每個水道進水方向的水道底部高于出水方向的水道底部;所述最初水道內設有進水管路，進水管路的出水端設有若干個出水孔;所述最終水道與MBR池相連。所述改造型生化池及MBR池聯用污水處理系統結構簡單，使用方便，進水均勻，提高了生化池的穩定性，節約了場地，保證了出水的穩定性。

　　權利要求書

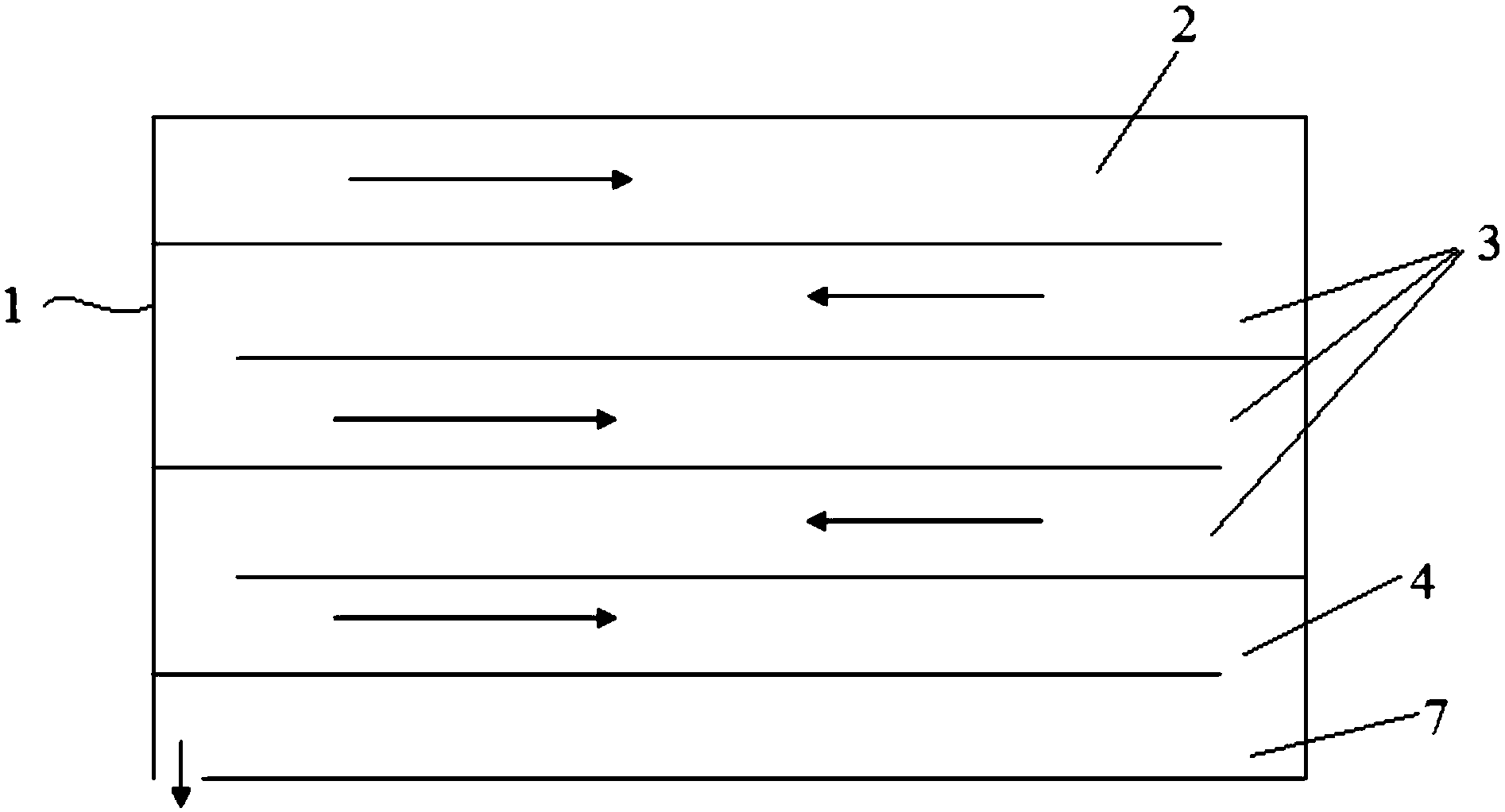

　　1.一種生化池，其特征是：所述生化池(1)內由若干個擋板分隔成多個水道，包括最初水道(2)、中間水道(3)和最終水道(4);所述每個水道進水方向的水道底部高于出水方向的水道底部;所述最初水道(2)內設有進水管路(6)，進水管路(6)的出水端設有若干個出水孔;

　　所述每個擋板的端部均設有一個供污水通過的缺口，相鄰擋板的缺口設置在不同端;

　　在所述最初水道(2)的壁上設有進水閥(5)，進水閥(5)連接進水管路(6);

　　所述進水管路(6)設置在最初水道(2)的液面以下。

　　說明書

　　生化池及MBR池聯用污水處理系統

　　技術領域

　　本實用新型涉及一種污水處理系統，尤其是一種生化池及MBR(膜生物反應器)池聯用污水處理系統。

　　背景技術

　　目前，隨著工業的發展，產生的污水的種類越來越多，在處理過程中，遇到的挑戰也越來越大，為了更好的應對這類問題，通過本領域的技術人員的不斷努力，發現采用生化池降解處理污染物的方式是最為有效，快捷的。利用生化池處理污染物的方式具有很多的優點，主要有：污水中的有機物被活性污泥微生物的分解、降解，不再產生二次污染;運營成本較低。但是由于目前的生化池的構造主要采用單一的整池培養，且污水種類較多，成分復雜，當污水直接進入生化池后，對于活性污泥微生物的沖擊較大，極易出現污泥死亡，膨脹等現象，如何提高活性污泥的抗沖擊能力，減少污泥死亡，膨脹等現象的出現，變得尤為重要，且單單通過生化池處理后的廢水，往往不能直接排放，常規的方式是增加二沉池，但此方式耗時且占地較大，不便于操作，故如何簡化操作，使排放的水質達到環保要求，是目前急需要解決的問題。

　　發明內容

　　本實用新型的目的是克服現有技術中存在的不足，提供一種生化池及MBR池聯用污水處理系統，該系統結構簡單，使用方便，進水均勻，提高了生化池的穩定性，節約了場地，保證了出水的穩定性。

　　按照本實用新型提供的技術方案，所述MBR池聯用污水處理系統，包括生化池和MBR池，其特征是：所述生化池內由若干個擋板分隔成多個水道，包括最初水道、中間水道和最終水道;所述每個水道進水方向的水道底部高于出水方向的水道底部;所述最初水道內設有進水管路，進水管路的出水端設有若干個出水孔;所述最終水道與MBR池相連。

　　所述每個擋板的端部均設有一個供污水通過的缺口，相鄰擋板的缺口設置在不同端;所述擋板的底部形成坡度，進水方向低，出水方向高，坡度在3-10度，能夠保證在進水過程中對生化池內的菌落沖擊較小，保證細菌的活性。

　　在所述最初水道的壁上設有進水閥，進水閥連接進水管路。

　　所述進水管路設置在最初水道的液面以下。

　　所述生化池，其特征是：所述生化池內由若干個擋板分隔成多個水道，包括最初水道、中間水道和最終水道;所述每個水道進水方向的水道底部高于出水方向的水道底部;所述最初水道內設有進水管路，進水管路的出水端設有若干個出水孔。

　　本實用新型對進水的方式進行了改進，使得進水時出水更均勻，對活性污泥的沖擊力變小，另外由于用擋板進行了分割，使得在不同段污泥濃度不同，污泥濃度變高，相對的抗沖擊能力也變強，提高了生化池的穩定性;MBR具有占地面積小，處理水質穩定等優點，從而保證了出水的穩定性，同時節約了場地。
