申請日2016.05.17

　　公開(公告)日2016.12.07

　　IPC分類號C02F1/02; G01F23/22

　　摘要

　　本實用新型公開了一種水處理設備水位探針，所述水處理設備包括熱水箱，電熱管，其特征在于所述熱水箱底部設有一水箱進水口，所述水箱進水口上方設置一隔板，所述電熱管位于隔板上方，所述熱水箱通過水箱連接管與水位檢測管連通，所述水箱連接管與熱水箱的連接口位于隔板下方，水位檢測管內設水位探針。本實用新型可延緩探針腐蝕，結構簡單，安裝方便�？蛇m用水箱控制的水處理設備和開水機使用。

　　權利要求書

　　1.一種水處理設備水位探針防腐蝕裝置，所述水處理設備包括熱水箱，電熱管，其特征在于所述熱水箱底部設有一水箱進水口，所述水箱進水口上方設置一隔板，所述電熱管位于隔板上方，所述熱水箱通過水箱連接管與水位檢測管連通，所述水箱連接管與熱水箱的連接口位于隔板下方，水位檢測管內設水位探針。

　　2.按權利要求1所述的一種水處理設備水位探針，其特征在于水位探針包括固定探針、低水位探針和高水位探針。

　　3.按權利要求1所述的一種水處理設備水位探針，其特征在于所述水位探針的信號線與信號收發器相連，所述信號收發器發射交流脈沖信號。

　　4.按權利要求1所述的一種水處理設備水位探針，其特征在于，水箱連接管的管徑為5~8mm。

　　說明書

　　一種水處理設備水位探針

　　技術領域

　　本實用新型涉及一種水處理設備，具體涉及一種水處理設備水位探針。

　　背景技術

　　對水箱的水位控制常見的有以下幾種方式：浮球式、光電式、壓力式和水位探針式。由于浮球式、光電式、壓力式存在成本高，結構復雜，運動部件易發生故障等缺陷，已很少在水處理設備中應用，水位探針式在水處理設備中是最常見的。

　　水位探針，用于水箱水位檢測。在水處理設備中，水在高溫時汽化，水、汽的耗損較大，要不斷地補充水，使得水箱中的水保持一定的高度。水位探針的用途便是檢測水位的高度，隨時了解水箱內的水位。

　　水位探針的控制原理是：在水位探針上施加一個控制信號的直流電電壓，以水箱作為陰極，水箱中間懸空的水位探針為陽極，水箱的水位上漲后，水接觸到陽極，水是導電體，這樣陰陽極就成了通路了，水位探針上的電壓產生變化，這種電壓變化就是水位控制信號，該信號通過控制器處理后，對水箱的補充水進行控制。

　　采用水位探針的控制方式時，由于采用的電極存在陽極、陰極電解腐蝕作用，使得水位探針腐蝕，靈敏度降低，特別是在熱水箱中，水位探針的電解腐蝕和表面結垢更為嚴重，出現水位失控的現象經常發生，對生產水處理設備的企業增加了維護修理的工作量和成本，給水處理設備的用戶帶來不便。

　　發明內容

　　本實用新型的目的是克服現有的水處理設備技術不足，提供一種水處理設備水位探針，水位探針表面不易結垢。

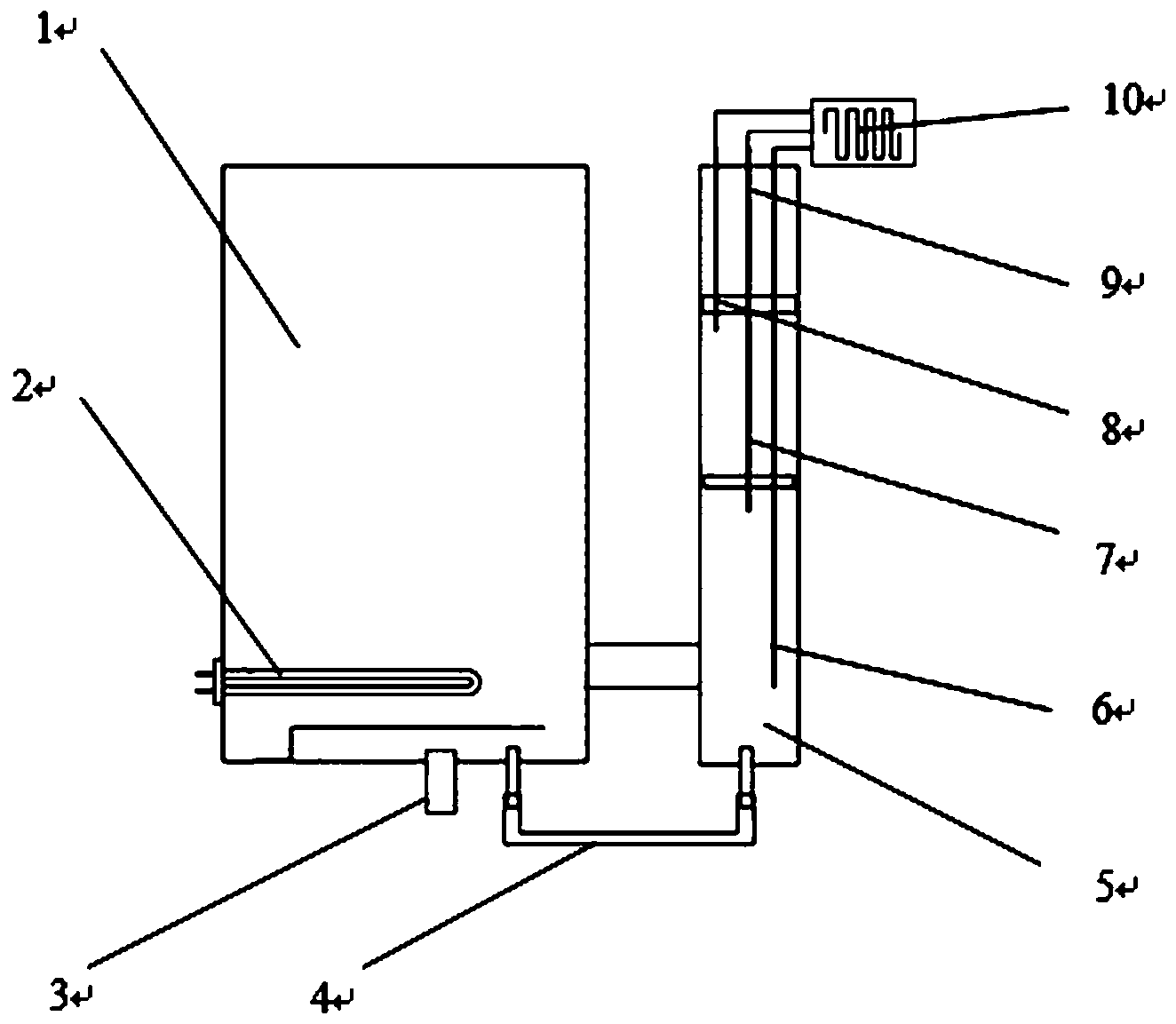

　　本實用新型目的的技術方案是：一種水處理設備水位探針防腐蝕裝置，所述水處理設備包括熱水箱，電熱管，其特征在于所述熱水箱底部設有一水箱進水口，所述水箱進水口上方設置一隔板，所述電熱管位于隔板上方，所述熱水箱通過水箱連接管與水位檢測管連通，所述水箱連接管與熱水箱的連接口位于隔板下方，水位檢測管內設水位探針。

　　根據本實用新型的優選實施例，水位探針包括固定探針、低水位探針和高水位探針。

　　根據本實用新型的優選實施例，所述水位探針的信號線與信號收發器相連，所述信號收發器發射交流脈沖信號。

　　根據本實用新型的優選實施例，水箱連接管的管徑為5~8mm。

　　本實用新型將熱水箱和水位檢測管用水箱連接管連通在一起，水位檢測管內的水位高度就是熱水箱內的水位高度。補水時，進入水位檢測管內的是補充的冷水，水箱連接管的管徑只有6mm，熱水箱內的少量熱水流入水位檢測管時已經冷卻，所以在水位檢測管內的水溫通常是常溫水，水位探針表面不易結垢，使水位探針的靈敏度不受影響。本實用新型可延緩探針腐蝕，結構簡單，安裝方便。可適用水箱控制的水處理設備和開水機使用。本實用新型采用普通不銹鋼材料SU304鋼針作為探測電極，可用于水處理設備冷水箱和熱水箱中的水位自動控制，維護十分方便，機構簡單、防腐蝕等優點。
