申請日2016.07.20

　　公開(公告)日2016.12.28

　　IPC分類號C02F9/04; C02F9/06; C02F11/12; E21B41/00; C02F103/10; C02F1/42; C02F1/46; C02F1/52; C02F1/72

　　摘要

　　本實用新型公開了一種油氣田廢水平臺化處理系統，包括依次連接的返排井場、緩存罐、壓裂返排液處理系統和回用水暫存池;緩存罐通過泵與壓裂返排液處理系統連接，回用水暫存池通過泵與返排井場連接，壓裂返排液處理系統與固廢暫存池連接。該油氣田廢水平臺化處理系統采用平臺式的處理模式，具有處理效果好，操作控制簡單，不僅采用撬裝化設計使得系統對環境適應性強，而且可根據處理量需求設計成固定式的流程，從根本上解決油氣田勘探的水資源浪費和污染問題。

　　權利要求書

　　1.一種油氣田廢水平臺化處理系統，其特征在于：包括依次連接的返排井場、緩存罐、壓裂返排液處理系統和回用水暫存池;所述緩存罐通過泵與壓裂返排液處理系統連接;所述回用水暫存池通過泵與返排井場連接;所述壓裂返排液處理系統與固廢暫存池連接。

　　2.根據權利要求1所述的油氣田廢水平臺化處理系統，其特征在于：所述壓裂返排液處理系統包括依次連接的氧化池、除硬池、絮凝沉降裝置、介質過濾器和污泥處理裝置。

　　3.根據權利要求2所述的油氣田廢水平臺化處理系統，其特征在于：所述氧化池中安裝有催化氧化裝置。

　　4.根據權利要求2所述的油氣田廢水平臺化處理系統，其特征在于：所述除硬池中安裝有離子交換裝置、隔膜分離裝置或電去離子裝置。

　　5.根據權利要求2所述的油氣田廢水平臺化處理系統，其特征在于：所述污泥處理裝置中設有壓濾裝置。

　　6.根據權利要求1所述的油氣田廢水平臺化處理系統，其特征在于：所述壓裂返排液處理系統為撬裝化可移動設備。

　　說明書

　　一種油氣田廢水平臺化處理系統

　　技術領域

　　本實用新型屬于油氣田廢水處理技術領域，具體涉及一種油氣田廢水平臺化處理系統。

　　背景技術

　　油氣田勘探開發工程中，壓裂作業產生的廢水組分復雜、性質獨特，處理難度大，若不妥善處理，對井場附近的環境、土壤、植被和水源都會造成一定的污染。由于組分復雜，長期以來國內各油氣田采用的主要方法是回注，即將這些廢液拉運至一些報廢井或?qū)ｉT投資打回注井，將廢液通過井筒通道注入地層;或在西部陽光充足地區建大池晾曬。這兩種方法其根本弊病在于污染物均沒有有效消除，回注，是將污染物轉移到地下，長期回注會使地層污染越來越嚴重，且建回注井投資巨大;而晾曬處理周期長，效果也不明顯。而現有技術中油氣田的廢水處理系統投資金額大，對水資源的利用率低，處理效果不佳，不能做到徹底解決水資源浪費和污染問題。

　　實用新型內容

　　本實用新型的目的在于針對現有技術的不足，提供一種油氣田廢水平臺化處理系統，以解決油氣田勘探的水資源浪費和污染問題。

　　為達到上述發明目的，本實用新型采取的技術方案是：

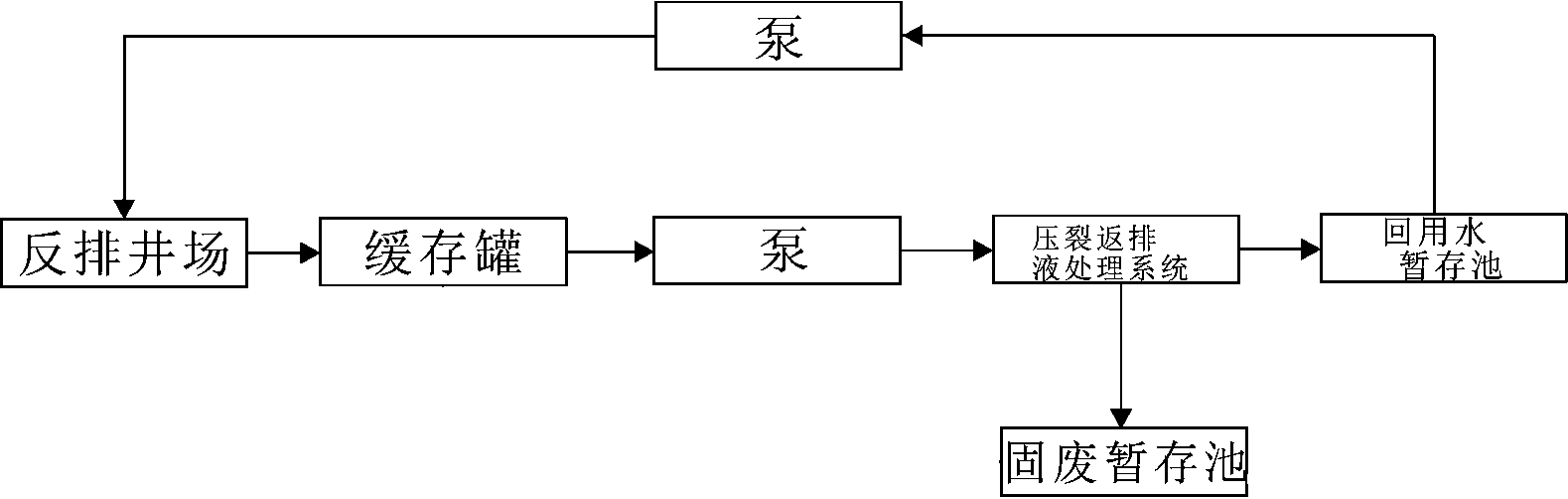

　　提供一種油氣田廢水平臺化處理系統，其包括依次連接的返排井場、緩存罐、壓裂返排液處理系統和回用水暫存池;緩存罐通過泵與壓裂返排液處理系統連接，回用水暫存池通過泵與返排井場連接，壓裂返排液處理系統與固廢暫存池連接。

　　優選地，壓裂返排液處理系統包括依次連接的氧化池、除硬池、絮凝沉降裝置、介質過濾器和污泥處理裝置。

　　優選地，氧化池中安裝有催化氧化裝置。

　　優選地，除硬池中安裝有離子交換裝置、隔膜分離裝置或電去離子裝置。

　　優選地，污泥處理裝置中設有壓濾裝置。

　　優選地，壓裂返排液處理系統為撬裝化可移動設備。

　　本實用新型提供的一種油氣田廢水平臺化處理系統，具有以下有益效果：

　　(1)壓裂返排液處理系統采用模塊化智能污水處理方式，運輸裝卸方便，安裝維護簡單，無需挖坑俢池作業，只需簡單地平整地面打混凝土即可，不長期占用土地，節省土地資源。

　　(2)壓裂返排液處理系統處理后的廢水采用膜分離技術進行固液分離，產生的清水可用于工業回用水，或者進入低溫蒸發階段進行深度除鹽，而產生的污泥絮體進行脫水處理，低溫蒸發得到的清水可達標排放，產生的固體鹽分可用于工業制鹽，同時產生的固體廢物可用作水泥廠的原材料。

　　(3)壓裂返排液處理系統采用撬裝式移動處理設備，可用于偏遠、零星井站、鉆井現場的廢水處理，可以進行拼接或拆卸，以滿足不同水量要求，其搭建周期短，成本低。

　　本實用新型油氣田廢水平臺化處理系統具有處理效果好，操作控制簡單，從根本上解決了油氣田勘探的水資源浪費和污染問題，整套裝置不僅能夠?qū)崿F(xiàn)廢水的零排放并且達到資源化利用，而且能帶來一定的經濟效益。
