申請日2016.07.20

　　公開(公告)日2016.12.28

　　IPC分類號F01K11/00; H02J7/32; F22B1/16; F22B35/00

　　摘要

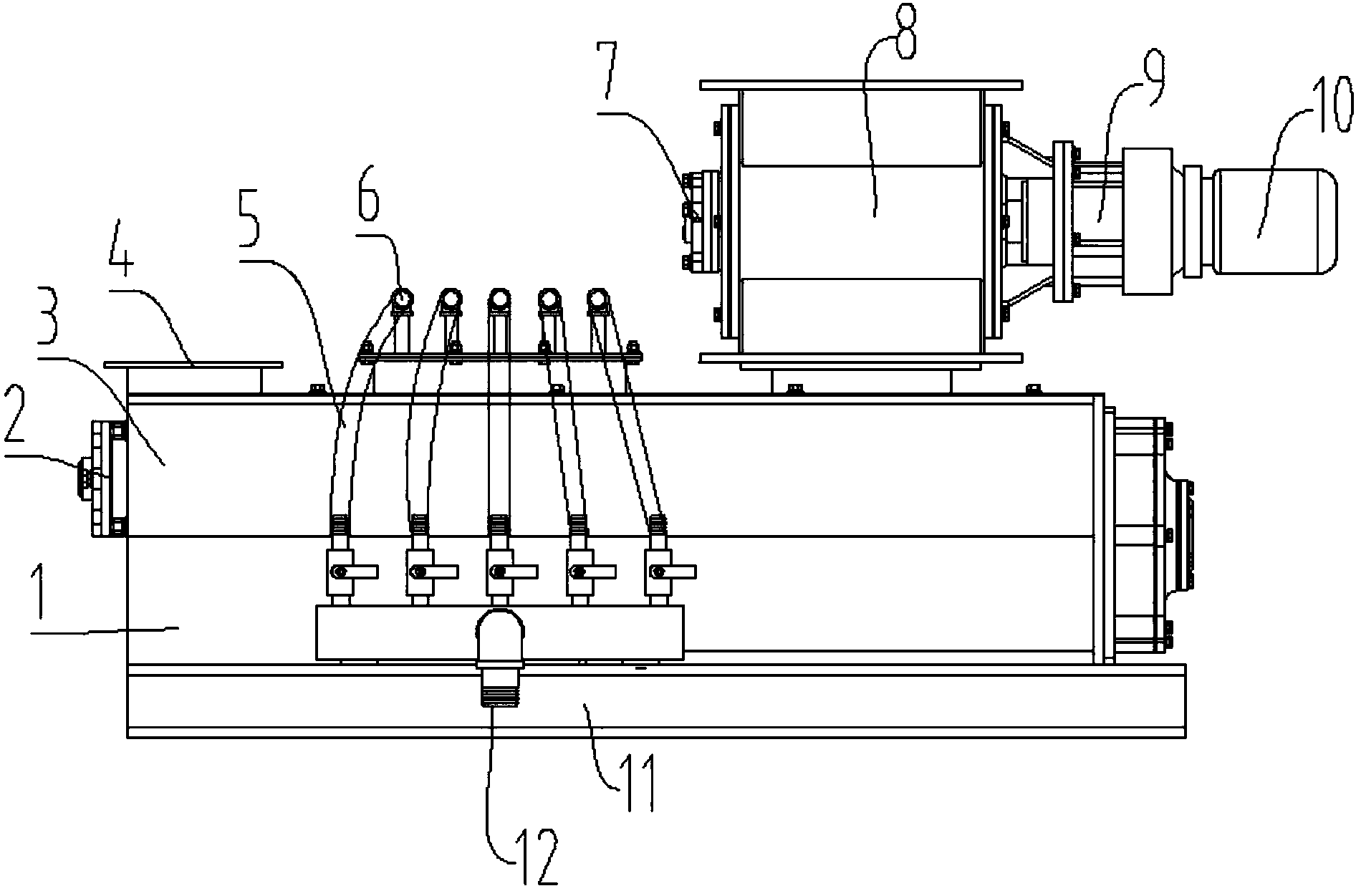

　　本實用新型公開了一種用于煉鋼工廠廢水余熱回收的發電裝置，包括導熱板、壓動按鈕、轉子和廢水導流管，所述導熱板安裝在所述廢水導流管上方，所述導熱板上方設置有蒸汽爐，所述蒸汽爐上方安裝有注水管，所述蒸汽爐的側壁上安裝有溫度顯示器，所述壓動按鈕下方通過彈簧復位器與流速控制器相連接，所述轉子設置在自動潤滑器與定子之間，所述定子另一端安裝有蓄電池，所述流速控制器設置在所述廢水導流管內部。有益效果在于：具有調節廢水流速的功能，可以充分回收廢水中的熱量，可以將廢水中的熱能轉換為電能進行儲存，以便日后使用，具有自動潤滑功能，可以降低機器的機械磨損，提高工作效率。

　　權利要求書

　　1.一種用于煉鋼工廠廢水余熱回收的發電裝置，其特征在于：包括導熱板、壓動按鈕、轉子和廢水導流管，所述導熱板安裝在所述廢水導流管上方，所述導熱板上方設置有蒸汽爐，所述蒸汽爐上方安裝有注水管，所述蒸汽爐的側壁上安裝有溫度顯示器，所述壓動按鈕下方通過彈簧復位器與流速控制器相連接，所述轉子設置在自動潤滑器與定子之間，所述定子另一端安裝有蓄電池，所述流速控制器設置在所述廢水導流管內部。

　　2.根據權利要求1所述的一種用于煉鋼工廠廢水余熱回收的發電裝置，其特征在于：所述導熱板與所述廢水導流管焊接在一起，所述導熱板與所述蒸汽爐密封膠黏，所述蒸汽爐與所述注水管通過螺栓扣合。

　　3.根據權利要求1所述的一種用于煉鋼工廠廢水余熱回收的發電裝置，其特征在于：所述蒸汽爐與所述溫度顯示器通過螺栓固定連接，所述壓動按鈕與所述彈簧復位器焊接在一起，所述彈簧復位器與所述流速控制器通過螺栓固定在一起。

　　4.根據權利要求1所述的一種用于煉鋼工廠廢水余熱回收的發電裝置，其特征在于：所述轉子與所述自動潤滑器通過軸承連接，所述轉子與所述定子鑲嵌在一起，所述定子與所述蓄電池通過導線連接，所述流速控制器與所述廢水導流管通過卡槽扣合。

　　說明書

　　一種用于煉鋼工廠廢水余熱回收的發電裝置

　　技術領域

　　本實用新型屬于工廠設備領域，具體涉及一種用于煉鋼工廠廢水余熱回收的發電裝置。

　　背景技術

　　在煉鋼廠煉鋼作業生產過程中，會產生大量的高溫廢水，如果直接將廢水排放出去，不但會污染水體環境，加熱水體，對水中的生物造成傷害，而且還浪費了高溫廢水中攜帶的熱量。申請?zhí)枮椋?01510461162.X的中國專利，具體內容為：一種余熱回收系統，包括空壓機余熱回收裝置、罐蒸機余熱回收裝置、生活區浴室水箱和車間用水設備;其特征是：所述空壓機余熱回收裝置的熱水出口端通過管道連接罐蒸機余熱回收裝置的進水端，罐蒸機余熱回收裝置的熱水出口端通過管道連接第一閥體的第一端和第三閥體的第一端，第一閥體的第二端通過管道連接第二閥體的第一端，第二閥體的第二端通過管道連接生活區浴室水箱;在所述罐蒸機余熱回收裝置的熱水出口端與第一閥體之間的管道上設置測溫探頭;所述第三閥體的第二端通過管道連接第四閥體的第一端，第四閥體的第二端通過管道連接車間用水設備。以上專利無法調節廢水流動速度，難以控制廢水熱量交換的速度，只能將熱量進行即時的回收利用，無法將回收的熱量?jī)?chǔ)存起來，以備日后使用。

　　實用新型內容

　　本實用新型的目的就在于為了解決上述問題而提供一種用于煉鋼工廠廢水余熱回收的發電裝置。

　　本實用新型通過以下技術方案來實現上述目的：

　　一種用于煉鋼工廠廢水余熱回收的發電裝置，包括導熱板、壓動按鈕、轉子和廢水導流管，所述導熱板安裝在所述廢水導流管上方，所述導熱板上方設置有蒸汽爐，所述蒸汽爐上方安裝有注水管，所述蒸汽爐的側壁上安裝有溫度顯示器，所述壓動按鈕下方通過彈簧復位器與流速控制器相連接，所述轉子設置在自動潤滑器與定子之間，所述定子另一端安裝有蓄電池，所述流速控制器設置在所述廢水導流管內部。

　　上述結構中，將煉鋼工廠生產過程中產生的廢水導入所述廢水導流管中，并由所述壓動按鈕聯動所述彈簧復位器控制所述流速控制器的深度，從而控制所述廢水導流管中高溫廢水的流速，通過所述導熱板將高溫廢水?dāng)y帶的熱量傳遞至所述蒸汽爐，將由所述注水管注入的水加熱成高溫蒸汽，并推動所述轉子在所述定子外部轉動，形成電流，為所述蓄電池充電。

　　為了進一步提高本實用新型回收煉鋼工廠高溫廢水的能力，所述導熱板與所述廢水導流管焊接在一起，所述導熱板與所述蒸汽爐密封膠黏，所述蒸汽爐與所述注水管通過螺栓扣合。

　　為了進一步提高本實用新型回收煉鋼工廠高溫廢水的能力，所述蒸汽爐與所述溫度顯示器通過螺栓固定連接，所述壓動按鈕與所述彈簧復位器焊接在一起，所述彈簧復位器與所述流速控制器通過螺栓固定在一起。

　　為了進一步提高本實用新型回收煉鋼工廠高溫廢水的能力，所述轉子與所述自動潤滑器通過軸承連接，所述轉子與所述定子鑲嵌在一起，所述定子與所述蓄電池通過導線連接，所述流速控制器與所述廢水導流管通過卡槽扣合。

　　有益效果在于：具有調節廢水流速的功能，可以充分回收廢水中的熱量，可以將廢水中的熱能轉換為電能進行儲存，以便日后使用，具有自動潤滑功能，可以降低機器的機械磨損，提高工作效率。
