申請日2016.05.17

　　公開(公告)日2017.02.15

　　IPC分類號H02N11/00

　　摘要

　　本實用新型公開了一種工業廢水熱電發電節能裝置，涉及熱電發電技術領域，該裝置包括若干個熱電模塊，所述熱電模塊為用于進行熱電轉換的器件，該裝置由若干組管道連接而成，每組管道包括熱水管道、冷水管道，熱水管道的底部開有第一限位槽、第一引線槽，第一限位槽與第一引線槽之間連通;冷水管道的頂部開有第二限位槽、第二引線槽，第二限位槽與第二引線槽之間連通;第一限位槽與第二限位槽的位置對應，第一引線槽與第二引線槽的位置對應，熱電模塊固定在第一限位槽和第二限位槽之間，所述熱水管道的底部與冷水管道的頂部固定連接。該裝置制造成本低，安裝方便，發電效率高，可以在工廠建造工業廢水管道時直接應用，實現余熱回收并節約能源。

　　權利要求書

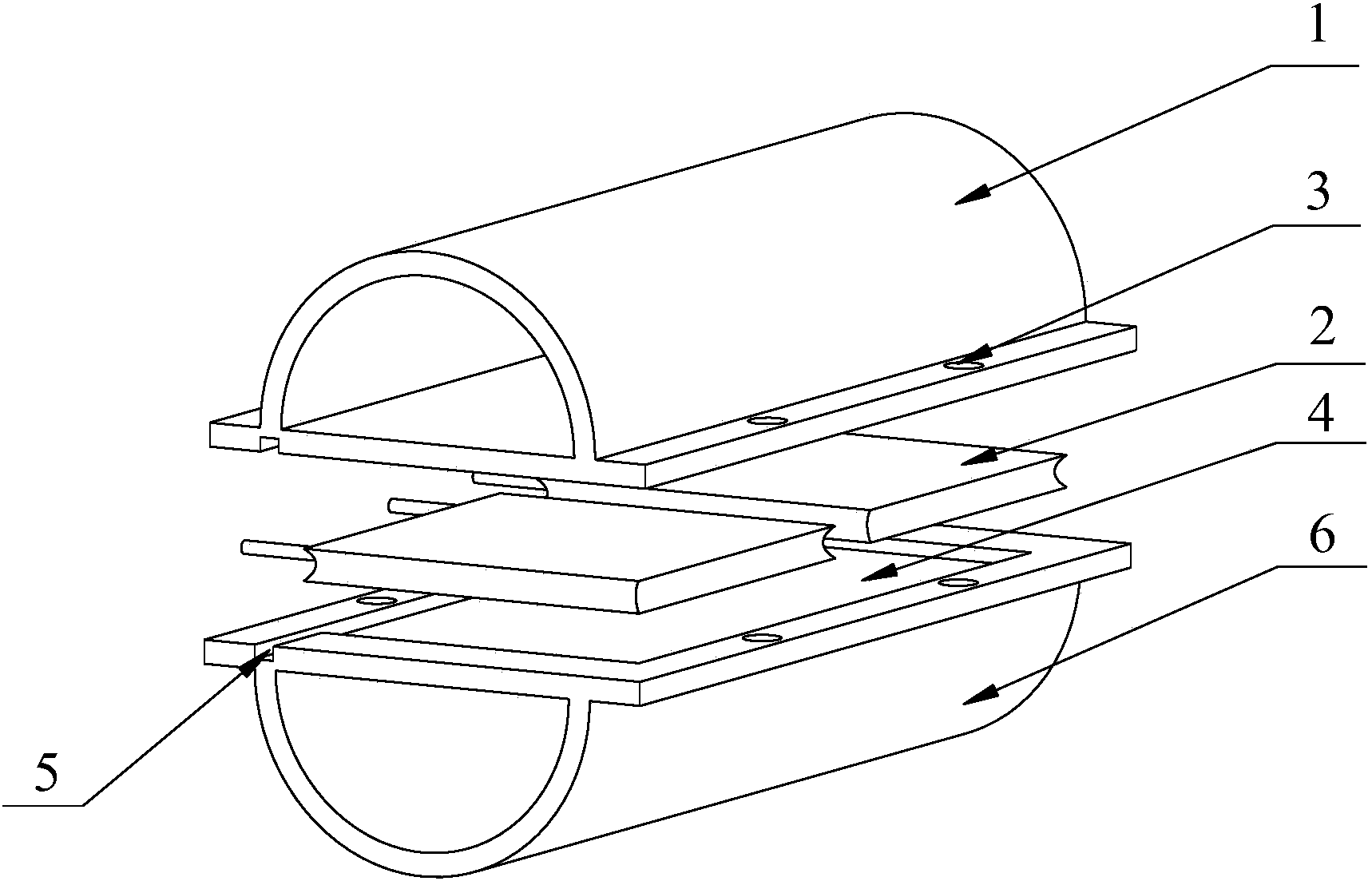

　　1.一種工業廢水熱電發電節能裝置，該裝置包括若干個熱電模塊(2)，所述熱電模塊(2)為用于進行熱電轉換的器件，其特征在于：該裝置由若干組管道連接而成，每一組管道包括熱水管道(1)、冷水管道(6)，熱水管道(1)的底部開有第一限位槽、第一引線槽，第一限位槽與第一引線槽之間連通;冷水管道(6)的頂部開有第二限位槽(4)、第二引線槽(5)，第二限位槽(4)與第二引線槽(5)之間連通;第一限位槽與第二限位槽(4)的位置對應，第一引線槽與第二引線槽(5)的位置對應，熱電模塊(2)固定在第一限位槽和第二限位槽(4)之間，所述熱水管道(1)的底部與冷水管道(6)的頂部固定連接。

　　2.如權利要求1所述的工業廢水熱電發電節能裝置，其特征在于：所述熱水管道(1)底部的兩側對稱開有第一螺栓孔(3)，冷水管道(6)頂部的兩側對稱開有第二螺栓孔，第一螺栓孔(3)與第二螺栓孔的位置對應。

　　3.如權利要求2所述的工業廢水熱電發電節能裝置，其特征在于：所述第一螺栓孔(3)有2～4個。

　　4.如權利要求2所述的工業廢水熱電發電節能裝置，其特征在于：所述第二螺栓孔有2～4個。

　　5.如權利要求2所述的工業廢水熱電發電節能裝置，其特征在于：所述熱水管道(1)的底部與冷水管道(6)的頂部通過螺栓固定連接。

　　6.如權利要求1所述的工業廢水熱電發電節能裝置，其特征在于：所述熱電模塊(2)的上表面與第一限位槽緊密貼合。

　　7.如權利要求6所述的工業廢水熱電發電節能裝置，其特征在于：所述熱電模塊(2)的下表面與第二限位槽(4)緊密貼合。

　　8.如權利要求1所述的工業廢水熱電發電節能裝置，其特征在于：所述每一組管道內固定有至少2個熱電模塊(2)。

　　9.如權利要求1至8中任一項所述的工業廢水熱電發電節能裝置，其特征在于：所述熱水管道(1)、冷水管道(6)均采用鋁制成。

　　說明書

　　工業廢水熱電發電節能裝置

　　技術領域

　　本實用新型涉及熱電發電技術領域，具體涉及一種利用工業廢水進行熱電發電的節能裝置。

　　背景技術

　　迄今為止人類發現的由溫度梯度直接獲得電能的方式中，利用熱電效應獲得電能是能量轉換效率最高的發電方式，與太陽能光伏發電技術、燃料電池并稱為21世紀三大最具潛力的新型發電技術。但由于熱電材料成本較高，發電效率較低，熱電發電技術通常只在航空、航天、軍事等尖端領域才有應用。為了達到較高的轉換效率，現有的熱電發電裝置結構較為復雜，技術實施難度大，難以應用到一般的工業領域。

　　實用新型內容

　　本實用新型的目的是為了克服上述背景技術的不足，提供一種工業廢水熱電發電節能裝置，該裝置制造成本低，安裝方便，發電效率高，可以在工廠建造工業廢水管道時直接應用，實現余熱回收和節約能源的目的。

　　本實用新型提供一種工業廢水熱電發電節能裝置，包括若干個熱電模塊，所述熱電模塊為用于進行熱電轉換的器件，該裝置由若干組管道連接而成，每一組管道包括熱水管道、冷水管道，熱水管道的底部開有第一限位槽、第一引線槽，第一限位槽與第一引線槽之間連通;冷水管道的頂部開有第二限位槽、第二引線槽，第二限位槽與第二引線槽之間連通;第一限位槽與第二限位槽的位置對應，第一引線槽與第二引線槽的位置對應，熱電模塊固定在第一限位槽和第二限位槽之間，所述熱水管道的底部與冷水管道的頂部固定連接。

　　在上述技術方案的基礎上，所述熱水管道底部的兩側對稱開有第一螺栓孔，冷水管道頂部的兩側對稱開有第二螺栓孔，第一螺栓孔與第二螺栓孔的位置對應。

　　在上述技術方案的基礎上，所述第一螺栓孔有2～4個。

　　在上述技術方案的基礎上，所述第二螺栓孔有2～4個。

　　在上述技術方案的基礎上，所述熱水管道的底部與冷水管道的頂部通過螺栓固定連接。

　　在上述技術方案的基礎上，所述熱電模塊的上表面與第一限位槽緊密貼合。

　　在上述技術方案的基礎上，所述熱電模塊的下表面與第二限位槽緊密貼合。

　　在上述技術方案的基礎上，所述每一組管道內固定有至少2個熱電模塊。

　　在上述技術方案的基礎上，所述熱水管道、冷水管道均采用鋁制成。

　　與現有技術相比，本實用新型的優點如下：

　　(1)本實用新型采用扣合式壓緊方式將熱電模塊固定在熱水管道、冷水管道之間，該裝置為一體化設計，制造成本低，安裝方便，可以在工廠建造工業廢水管道時直接應用。熱水管道、冷水管道均開有引線槽，方便熱電模塊布線，有利于連接線路。當熱水管道內有熱水流動時，利用熱電效應原理產生電能，持續提供照明等設備用電，從而實現余熱回收和節約能源的目的。

　　(2)熱電模塊的上下表面分別與熱水管道、冷水管道緊密貼合，熱電模塊與熱水管道、冷水管道的接觸面積大，發電效率高。

　　(3)本實用新型可以由若干組管道拼接而成，每一組管道可以安裝兩個發電模塊，作為12V標準電源使用。通過多組管道的連接可以滿足不同功率的發電要求，具有很高的應用價值。
