公布日：2023.12.05
申請日：2023.10.10
分類號：C02F11/00(2006.01)I;B01D29/03(2006.01)I;B01F23/70(2022.01)I;B01F27/70(2022.01)I;B01F33/83(2022.01)I;F23G7/00(2006.01)I;C02F101/10(2006.01)N
摘要
本發明涉及一種含磷污泥處置裝置，包括支座，所述支座的頂部固定有過濾倉，所述過濾倉的下端固定有混合倉，所述混合倉的下端固定且連通的下料管，所述過濾倉與混合倉的內部設有處理組件，所述混合倉的下端設有輸送組件，所述過濾倉的外表面固定有支架，所述支架內側的頂部固定有工字梁，所述工字梁的下端滑動連接有第一電動葫蘆、第二電動葫蘆。該含磷污泥處置裝置，通過設置有處理組件，能夠?qū)ξ勰噙M(jìn)行過濾、攪拌以及粉碎處理，從而無需人工進行攪拌、粉碎，可有效提高處理下料，并能夠降低人工成本，并通過防自燃組件，可減小污泥發生自燃的概率，提高安全系數，并通過輸送組件，便于將預處理后的物料噴入至回轉窯內焚燒。
權利要求書

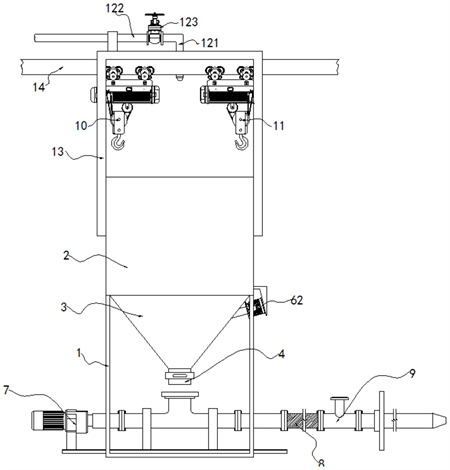

1.一種含磷污泥處置裝置，包括支座(1)，其特征在于：所述支座(1)的頂部固定有過濾倉(2)，所述過濾倉(2)的下端固定有混合倉(3)，所述混合倉(3)的下端固定且連通的下料管(4)，所述過濾倉(2)與混合倉(3)的內部設有處理組件，所述混合倉(3)的下端設有輸送組件，所述過濾倉(2)的外表面固定有支架(13)，所述支架(13)內側的頂部固定有工字梁(14)，所述工字梁(14)的下端滑動連接有第一電動葫蘆(10)、第二電動葫蘆(11)，所述第一電動葫蘆(10)與第二電動葫蘆(11)的頂部設有防自燃組件；所述處理組件包括與過濾倉(2)的內部固定的過濾格柵(5)，所述處理組件還包括與過濾倉(2)的右壁固定的支板(61)，所述支板(61)內側的左壁固定有電機(62)，所述電機(62)的輸出端固定有軸套桿(63)，所述軸套桿(63)的外表面固定有葉輪(64)。
2.根據權利要求1所述的一種含磷污泥處置裝置，其特征在于：所述過濾格柵(5)為樹脂格柵，所述過濾格柵(5)的規格為20*20mm。
3.根據權利要求1所述的一種含磷污泥處置裝置，其特征在于：所述混合倉(3)的右側固開設有通孔，所述軸套桿(63)貫穿通孔至混合倉(3)的內部且與其轉動連接。
4.根據權利要求1所述的一種含磷污泥處置裝置，其特征在于：所述輸送組件包括與設置在混合倉(3)下端的螺桿泵(7)，所述螺桿泵(7)的右側通過法蘭固定有輸送管(8)，所述輸送管(8)的另一端通過法蘭固定有噴槍(9)。
5.根據權利要求1所述的一種含磷污泥處置裝置，其特征在于：所述防自燃組件包括與設置在支架(13)頂部的供水管(122)，所述供水管(122)的外表面固定有開關閥門(123)，所述拱水管(122)的下端固定且連通有注水管(121)。
6.根據權利要求5所述的一種含磷污泥處置裝置，其特征在于：所述支架(13)與工字梁(14)的下端均開設有圓孔，所述注水管(121)貫穿兩個圓孔至支架(13)的內側且與其固定。
7.根據權利要求1所述的一種含磷污泥處置裝置，其特征在于：所述過濾倉(2)呈上下兩端缺失的矩形，所述混合倉(3)的上端與過濾倉(2)的下端相連通。
發明內容
針對現有技術的不足，本發明提供了一種含磷污泥處置裝置，具備處理效率較快等優點，解決了處理效率較慢的問題。
為實現上述目的，本發明提供如下技術方案：一種含磷污泥處置裝置，包括支座，所述支座的頂部固定有過濾倉，所述過濾倉的下端固定有混合倉，所述混合倉的下端固定且連通的下料管，所述過濾倉與混合倉的內部設有處理組件，所述混合倉的下端設有輸送組件，所述過濾倉的外表面固定有支架，所述支架內側的頂部固定有工字梁，所述工字梁的下端滑動連接有第一電動葫蘆、第二電動葫蘆，所述第一電動葫蘆與第二電動葫蘆的頂部設有防自燃組件；
所述處理組件包括與過濾倉的內部固定的過濾格柵，所述處理組件還包括與過濾倉的右壁固定的支板，所述支板內側的左壁固定有電機，所述電機的輸出端固定有軸套桿，所述軸套桿的外表面固定有葉輪。
進一步，所述過濾格柵為樹脂格柵，所述過濾格柵的規格為20*20mm。
進一步，所述混合倉的右側固開設有通孔，所述軸套桿貫穿通孔至混合倉的內部且與其轉動連接。
進一步，所述輸送組件包括與設置在混合倉下端的螺桿泵，所述螺桿泵的右側通過法蘭固定有輸送管，所述輸送管的另一端通過法蘭固定有噴槍。
進一步，所述防自燃組件包括與設置在支架頂部的供水管，所述供水管的外表面固定有開關閥門，所述拱水管的下端固定且連通有注水管。
進一步，所述支架與工字梁的下端均開設有圓孔，所述注水管貫穿兩個圓孔至支架的內側且與其固定。
進一步，所述過濾倉呈上下兩端缺失的矩形，所述混合倉的上端與過濾倉的下端相連通。
與現有技術相比，本申請的技術方案具備以下有益效果：
該含磷污泥處置裝置，通過設置有處理組件，能夠?qū)ξ勰噙M(jìn)行過濾、攪拌以及粉碎處理，從而無需人工進行攪拌、粉碎，可有效提高處理下料，并能夠降低人工成本，并通過防自燃組件，可減小污泥發生自燃的概率，提高安全系數，并通過輸送組件，便于將預處理后的物料噴入至回轉窯內焚燒。
（發明人：畢雷;楊宏;盧林;魏旭;彭浩;王恩平;畢飛宇;王凱迪）
