公布日：2023.11.24
申請日：2023.09.20
分類號：B01D33/073(2006.01)I;B01D33/76(2006.01)I;B01D33/7(2006.01)I
摘要
本發明涉及廢水處理裝置技術領域，公開了一種高PTA廢水處理裝置，本發明包括一個向上敞口的中轉儲筒，在所述中轉儲筒內設有轉動的自排污式固液分離絞籠，所述自排污式固液分離絞籠的外部設有用于將物料向上擠壓提升的螺旋結構并且其內部是中空的，在其壁面上設有若干的貫穿孔其作用是將固體廢棄物和液體廢棄物分離開來，在所述中轉儲筒的底部設有與廢水進管法蘭連接的法蘭進水口。本發明通過污水進入所述中轉儲筒后使得混著的固體廢棄物分布在所述中轉儲筒內，由于所述抽吸管的不斷抽水使得所述中空筒的內外壁面有液位差，這樣使得污水穿過所述海綿插芯不斷的向所述自排污式固液分離絞籠內滲透并被所述抽吸管抽走。
權利要求書

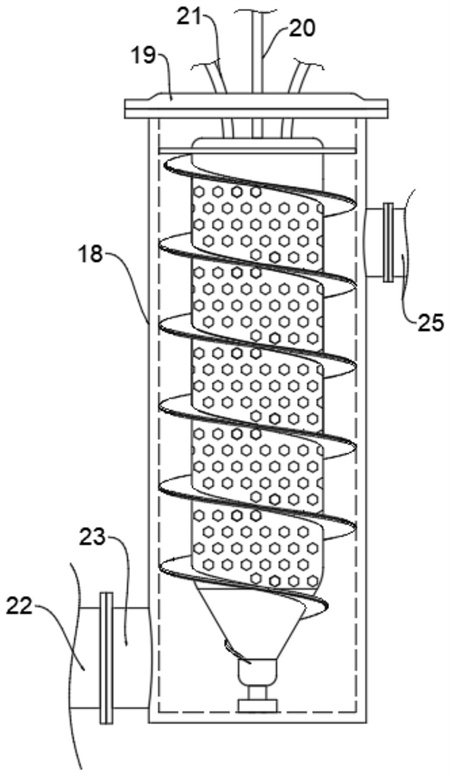

1.一種高PTA廢水處理裝置，其特征在于：包括一個向上敞口的中轉儲筒(18)，在所述中轉儲筒(18)內設有轉動的自排污式固液分離絞籠(14)，所述自排污式固液分離絞籠(14)的外部設有用于將物料向上擠壓提升的螺旋結構并且其內部是中空的，在其壁面上設有若干的貫穿孔其作用是將固體廢棄物和液體廢棄物分離開來，在所述中轉儲筒(18)的底部設有與廢水進管(22)法蘭連接的法蘭進水口(23)，其用于將待處理的液體持續送入所述中轉儲筒(18)內進行處理，在所述中轉儲筒(18)的上端口螺栓蓋裝固定設有法蘭蓋板(19)，并且穿過所述法蘭蓋板(19)設有與所述自排污式固液分離絞籠(14)內部連接并驅動所述自排污式固液分離絞籠(14)轉動的轉動主軸(20)，另外穿過所述法蘭蓋板(19)還設有兩個抽吸管(21)用于抽濾后的污水。
2.根據權利要求1所述的一種高PTA廢水處理裝置，其特征在于：所述中轉儲筒(18)和所述自排污式固液分離絞籠(14)是豎直設置的，這樣固體廢棄物在液體的升力作用下能有效的減輕對所述自排污式固液分離絞籠(14)的載荷，在所述自排污式固液分離絞籠(14)的上端固定設有限位密封圈(17)，所述限位密封圈(17)與所述中轉儲筒(18)的內壁面緊貼實現密封。
3.根據權利要求2所述的一種高PTA廢水處理裝置，其特征在于：所述自排污式固液分離絞籠(14)包括一端敞口并且中空的中空筒(10)以及螺旋固定在所述中空筒(10)的外部的螺旋絞葉(12)，在所述中空筒(10)上間隔固定設有若干貫穿的貫穿漏孔(11)。
4.根據權利要求3所述的一種高PTA廢水處理裝置，其特征在于：在所述螺旋絞葉(12)的外沿設有一個截面為V形的嵌槽，并且在該嵌槽內嵌裝固定設有密封橡膠條(13)，裝配完成后所述密封橡膠條(13)緊貼在所述中轉儲筒(18)的內壁面，起到了密封和降噪的作用，提高了所述中空筒(10)的轉動穩定性。
5.根據權利要求4所述的一種高PTA廢水處理裝置，其特征在于：在所述中空筒(10)的中空腔體內還插裝固定設有海綿插芯(16)，所述海綿插芯(16)也是中空并且向上敞口的，另外在所述海綿插芯(16)的內部還設有支撐結構用于將其貼壓在所述中空筒(10)的內壁面，這樣設計的濾水孔為所述海綿插芯(16)的孔徑，這樣能方便的根據不同的水質更換不同孔徑的海綿插芯(16)，另外所述海綿插芯(16)也便于拿出來清洗。
6.根據權利要求5所述的一種高PTA廢水處理裝置，其特征在于：所述支撐結構包括鉸接在轉動主軸(20)上的鉸接支桿(27)，所述鉸接支桿(27)的另一端鉸接在側壓板(26)的背面，所述側壓板(26)的外側壁面呈與所述海綿插芯(16)內壁面相同弧面的形狀并相互貼合，通過展開所述鉸接支桿(27)將所述側壓板(26)抵在所述海綿插芯(16)的內壁面進而實現所述側壓板(26)對所述海綿插芯(16)的壓緊使得所述海綿插芯(16)能緊貼在所述中空筒(10)的內壁面。
7.根據權利要求6所述的一種高PTA廢水處理裝置，其特征在于：所述鉸接支桿(27)上鉤掛設有拉簧(28)，所述拉簧(28)的另一端鉤掛在所述轉動主軸(20)上，所述拉簧(28)的牽引力將所述鉸接支桿(27)下拉使得所述側壓板(26)向外擴進而將所述海綿插芯(16)的內壁面壓在所述中空筒(10)的內壁面上。
8.根據權利要求7所述的一種高PTA廢水處理裝置，其特征在于：所述側壓板(26)以所述轉動主軸(20)的軸線為中心環形間隔分布，所述側壓板(26)至少設置有三個。
9.根據權利要求8所述的一種高PTA廢水處理裝置，其特征在于：在所述側壓板(26)的外壁面上間隔設有若干向外凸起的半球狀的凸點，該凸點由硅膠制成，當所述側壓板(26)壓在所述海綿插芯(16)的內壁后通過凸點提高兩者的連接緊密度。
發明內容
本發明要解決的技術問題是：為了克服上述中存在的問題，提供了一種高PTA廢水處理裝置，其解決了上述等問題。
本發明解決其技術問題是采取以下技術方案實現的：
一種高PTA廢水處理裝置，包括一個向上敞口的中轉儲筒，在所述中轉儲筒內設有轉動的自排污式固液分離絞籠，所述自排污式固液分離絞籠的外部設有用于將物料向上擠壓提升的螺旋結構并且其內部是中空的，在其壁面上設有若干的貫穿孔其作用是將固體廢棄物和液體廢棄物分離開來，在所述中轉儲筒的底部設有與廢水進管法蘭連接的法蘭進水口，其用于將待處理的液體持續送入所述中轉儲筒內進行處理，在所述中轉儲筒的上端口螺栓蓋裝固定設有法蘭蓋板，并且穿過所述法蘭蓋板設有與所述自排污式固液分離絞籠內部連接并驅動所述自排污式固液分離絞籠轉動的轉動主軸，另外穿過所述法蘭蓋板還設有兩個抽吸管用于抽濾后的污水。
優選的，所述中轉儲筒和所述自排污式固液分離絞籠是豎直設置的，這樣固體廢棄物在液體的升力作用下能有效的減輕對所述自排污式固液分離絞籠的載荷，在所述中空筒的上端固定設有限位密封圈，所述限位密封圈與所述中轉儲筒的內壁面緊貼實現密封。
優選的，所述自排污式固液分離絞籠包括一端敞口并且中空的中空筒以及螺旋固定在所述中空筒的外部的螺旋絞葉，在所述中空筒上間隔固定設有若干貫穿的貫穿漏孔。
優選的，在所述螺旋絞葉的外沿設有一個截面為V形的嵌槽，并且在該嵌槽內嵌裝固定設有密封橡膠條，裝配完成后所述密封橡膠條緊貼在所述中轉儲筒的內壁面，起到了密封和降噪的作用，提高了所述中空筒的轉動穩定性。
優選的，在所述中空筒的中空腔體內還插裝固定設有海綿插芯，所述海綿插芯也是中空并且向上敞口的，另外在所述海綿插芯的內部還設有支撐結構用于將其貼壓在所述中空筒的內壁面，這樣設計的濾水孔為所述海綿插芯的孔徑，這樣能方便的根據不同的水質更換不同孔徑的海綿插芯，另外所述海綿插芯也便于拿出來清洗。
優選的，所述支撐結構包括鉸接在所述轉動主軸上的鉸接支桿，所述鉸接支桿的另一端鉸接在側壓板的背面，所述側壓板的外側壁面呈與所述海綿插芯內壁面相同弧面的形狀并相互貼合，通過展開所述鉸接支桿將所述側壓板抵在所述海綿插芯的內壁面進而實現所述側壓板對所述海綿插芯的壓緊使得所述海綿插芯能緊貼在所述中空筒的內壁面。
優選的，所述鉸接支桿上鉤掛設有拉簧，所述拉簧的另一端鉤掛在所述轉動主軸上，所述拉簧的牽引力將所述鉸接支桿下拉使得所述側壓板向外擴進而將所述海綿插芯的內壁面壓在所述中空筒的內壁面上。
優選的，所述側壓板以所述轉動主軸的軸線為中心環形間隔分布，所述側壓板至少設置有三個。
優選的，在所述側壓板的外壁面上間隔設有若干向外凸起的半球狀的凸點，該凸點由硅膠制成，當所述側壓板壓在所述海綿插芯的內壁后通過凸點提高兩者的連接緊密度。
本發明的優點和積極效果是：污水進入所述中轉儲筒后使得混著的固體廢棄物分布在所述中轉儲筒內，由于所述抽吸管的不斷抽水使得所述中空筒的內外壁面有液位差，這樣使得污水穿過所述海綿插芯不斷的向所述自排污式固液分離絞籠內滲透并被所述抽吸管抽走，而余下的固體廢棄物在所述自排污式固液分離絞籠的不斷轉動下沿所述螺旋絞葉的螺旋斜面提升并最終在擠壓狀態下由所述廢物周轉管向外排出，本裝置具有滲透率高，不易堵塞，便于清洗，固體廢棄物能實時清理等優點。
（發明人：沈一成;沈?qū)W拯;魏曉鳴;張國劍;李立新）
