公布日：2023.11.24
申請日：2023.09.12
分類號：B01D21/02(2006.01)I;B01D21/01(2006.01)I;B01D21/24(2006.01)I
摘要
本發明公開了廢水處理技術領域的一種有機廢水沉降裝置，包括主殼體，所述主殼體的出料端開設溢流口，所述主殼體的進料端和出料端分別連接有進料管和溢流導板。本發明通過有機廢水在較大面積的沉降區聚集，流速降低后，較大顆粒的沉積物通過重力作用下在底部沉降，沉降后的物料堆積在撥動帶上，第一電機帶動一側的連接軸緩慢轉動，將沉積的物料運往一側的收集倉內，收集倉內的推料螺桿緩慢轉動，將聚集的沉積物料一側集中推動，通過排料組件集中排出，裝置整體連續運行，不間斷的導出沉積物，讓裝置整體連續的對有機廢水進行沉降處理，無需停設備進行清理，提高廢水處理效率，不會降低設備的處理容量。
權利要求書

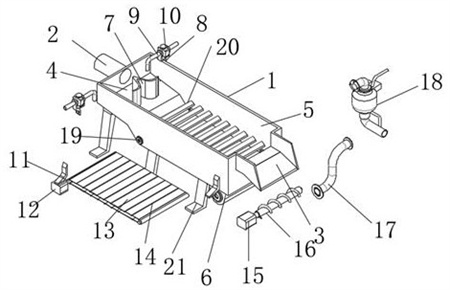

1.一種有機廢水沉降裝置，包括主殼體（1），所述主殼體（1）的出料端開設溢流口，所述主殼體（1）的進料端和出料端分別連接有進料管（2）和溢流導板（3），所述主殼體（1）的底部固定焊接支撐件（21），其特征在于：所述主殼體（1）的內部腔體分為緩速區（4）和沉降區（5），所述緩速區（4）內固定安裝有分流板（7），所述沉降區（5）的底部安裝有清理組件，所述清理組件包括撥動帶（13）和第一電機（12），所述主殼體（1）底部活動連接有多組連接軸（11），多組所述連接軸（11）上環繞連接有撥動帶（13），一端所述連接軸（11）貫穿主殼體（1）一側并連接第一電機（12），所述第一電機（12）固定安裝在主殼體（1）一側，所述主殼體（1）的出料端底部焊接有收集倉（6），所述收集倉（6）內轉動安裝有推料螺桿（16），且推料螺桿（16）的一端貫穿主殼體（1）一側，所述主殼體（1）的一端固定安裝第二電機（15），所述第二電機（15）的輸出端連接推料螺桿（16），所述收集倉（6）一端開設出料口，所述收集倉（6）的出料口連接排料組件，所述連接軸（11）和推料螺桿（16）的貫穿端均連接有密封環（19）。
2.根據權利要求1所述的一種有機廢水沉降裝置，其特征在于：所述分流板（7）正對進料管（2），所述分流板（7）為類人字形，分流板（7）的兩側尾端為弧形。
3.根據權利要求2所述的一種有機廢水沉降裝置，其特征在于：所述主殼體（1）的進料端兩側螺栓連接有固定板（8），所述固定板（8）內安裝有進液管（9），所述進液管（9）上連接閥體（10），所述進液管（9）的出液端正對分流板（7）兩側。
4.根據權利要求2所述的一種有機廢水沉降裝置，其特征在于：所述緩速區（4）的底端面為斜坡面，所述分流板（7）安裝在緩速區（4）中部位置。
5.根據權利要求1所述的一種有機廢水沉降裝置，其特征在于：所述撥動帶（13）上連接多個推動板（14），所述推動板（14）截面為楔形。
6.根據權利要求1所述的一種有機廢水沉降裝置，其特征在于：所述排料組件包括固體物料輸送泵（18），所述收集倉（6）的出料口螺栓連接管體（17），所述管體（17）的另一端連接固體物料輸送泵（18）進料端。
7.根據權利要求1所述的一種有機廢水沉降裝置，其特征在于：所述主殼體（1）內部固定焊接有多個墊板（22），所述墊板（22）貫穿安裝在撥動帶（13）內。
8.根據權利要求1所述的一種有機廢水沉降裝置，其特征在于：所述主殼體（1）的內部固定焊接多個層板（20），所述層板（20）為傾斜設置，多個所述層板（20）設置在撥動帶（13）上端。
發明內容
本發明的目的在于提供一種有機廢水沉降裝置，以解決上述提出的普通的沉降裝置結構簡單，沉淀的雜質容易聚集在底部，需要定期進行停運處理，對底部的沉淀物進行清理，避免占用較多沉淀池底端容量，無法連續處理底部沉淀物問題。
為實現上述目的，本發明提供如下技術方案：一種有機廢水沉降裝置，包括主殼體，所述主殼體的出料端開設溢流口，所述主殼體的進料端和出料端分別連接有進料管和溢流導板，所述主殼體的底部固定焊接支撐件，所述主殼體的內部腔體分為緩速區和沉降區，所述緩速區內固定安裝有分流板，所述沉降區的底部安裝有清理組件，所述清理組件包括撥動帶和第一電機，所述主殼體底部活動連接有多組連接軸，多組所述連接軸上環繞連接有撥動帶，一端所述連接軸貫穿主殼體一側并連接第一電機，所述第一電機固定安裝在主殼體一側，所述主殼體的出料端底部焊接有收集倉，所述收集倉內轉動安裝有推料螺桿，且推料螺桿的一端貫穿主殼體一側，所述主殼體的一端固定安裝第二電機，所述第二電機的輸出端連接推料螺桿，所述收集倉一端開設出料口，所述收集倉的出料口連接排料組件，所述連接軸和推料螺桿的貫穿端均連接有密封環。
作為本發明進一步的方案：所述分流板正對進料管，所述分流板為類人字形，分流板的兩側尾端為弧形。
作為本發明進一步的方案：所述主殼體的進料端兩側螺栓連接有固定板，所述固定板內安裝有進液管，所述進液管上連接閥體，所述進液管的出液端正對分流板兩側。
作為本發明進一步的方案：所述緩速區的底端面為斜坡面，所述分流板安裝在緩速區中部位置。
作為本發明進一步的方案：所述撥動帶上連接多個推動板，所述推動板截面為楔形。
作為本發明進一步的方案：所述排料組件包括固體物料輸送泵，所述收集倉的出料口螺栓連接管體，所述管體的另一端連接固體物料輸送泵進料端。
作為本發明進一步的方案：所述主殼體內部固定焊接有多個墊板，所述墊板貫穿安裝在撥動帶內。
作為本發明進一步的方案：所述主殼體的內部固定焊接多個層板，所述層板為傾斜設置，多個所述層板設置在撥動帶上端。
與現有技術相比，本發明的有益效果是：1、本發明中，通過有機廢水在較大面積的沉降區聚集，流速降低后，較大顆粒的沉積物通過重力作用下在底部沉降，沉降后的物料堆積在撥動帶上，第一電機帶動一側的連接軸緩慢轉動，將沉積的物料運往一側的收集倉內，收集倉內的推料螺桿緩慢轉動，將聚集的沉積物料一側集中推動，通過排料組件集中排出，裝置整體連續運行，不間斷的導出沉積物，讓裝置整體連續的對有機廢水進行沉降處理，無需停設備進行清理，提高廢水處理效率，不會降低設備的處理容量。
2、本發明中，通過正對進料管的分流板對導入的廢水正對分流，尾部弧形的分流板讓分流后的流體產生渦旋，與導入的流體進行碰撞，減少流體流動勢能，有效降低流體流速，進液管連接絮凝劑容量罐，進而讓絮凝劑通過進液管與流體混合，同時配合分流板讓流體產生渦旋，讓絮凝劑混合更加均勻，便于快速對流體中重質顆粒物進行沉積。
（發明人：劉洋;劉蕊蕊;黃其詳;倪鋮澤;周鑫;張剛;盧衛）
