公布日：2023.12.08
申請日：2023.10.23
分類號：C02F11/125(2019.01)I;C02F11/14(2019.01)I
摘要

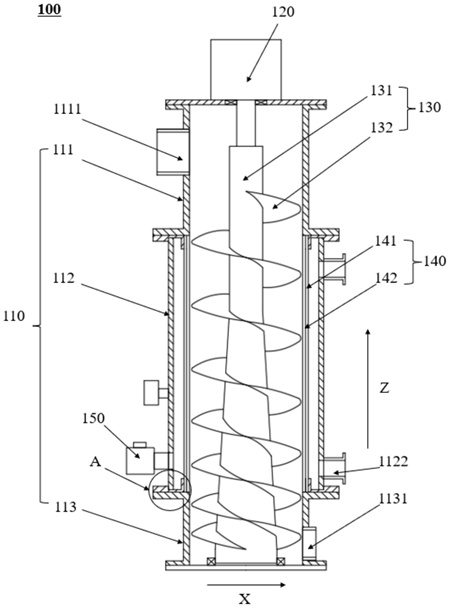

本說明書實施例提供一種污泥濃縮機，該污泥濃縮機包括反應罩、驅動裝置、螺桿、篩網、吹氣裝置以及彈性卸料裝置，螺桿設置于篩網內，篩網設置于反應罩內。其中，反應罩包括第一反應罩、第二反應罩和第三反應罩，第一反應罩上設有污泥入口，第三反應罩上設有污泥出口；驅動裝置與螺桿連接，被配置為驅動螺桿旋轉；螺桿被配置為通過轉動輸送污泥；由污泥入口至污泥出口，螺桿的螺距逐漸減小，且直徑逐漸增大；篩網被配置為過濾污泥中的水分，篩網的網孔尺寸可調整；吹氣裝置被配置為向篩網噴射壓縮氣體；彈性卸料裝置被配置為可彈性遮擋污泥出口。
權利要求書
1.一種污泥濃縮機，其特征在于，包括反應罩、驅動裝置、螺桿、篩網、吹氣裝置以及彈性卸料裝置，所述螺桿設置于所述篩網內，所述篩網設置于所述反應罩內；所述反應罩包括第一反應罩、第二反應罩和第三反應罩，所述第一反應罩上設有污泥入口，所述第三反應罩上設有污泥出口；所述驅動裝置與所述螺桿連接，所述驅動裝置被配置為驅動所述螺桿旋轉；所述螺桿被配置為通過轉動輸送污泥；由所述污泥入口至所述污泥出口，所述螺桿的螺距逐漸減小，且直徑逐漸增大；所述篩網被配置為過濾所述污泥中的水分，所述篩網的網孔尺寸可調整；所述吹氣裝置被配置為向所述篩網噴射壓縮氣體；所述彈性卸料裝置被配置為可彈性遮擋所述污泥出口。
2.根據權利要求1所述的污泥濃縮機，其特征在于，所述篩網包括第一篩網與第二篩網，所述第一篩網與所述第二篩網可相對滑動，以調整所述篩網的網孔尺寸。
3.根據權利要求2所述的污泥濃縮機，其特征在于，還包括篩網驅動裝置，所述篩網驅動裝置與所述第一篩網和/或所述第二篩網連接，以驅動所述第一篩網和/或所述第二篩網旋轉。
4.根據權利要求1所述的污泥濃縮機，其特征在于，所述吹氣裝置包括角度調節機構，所述角度調節機構被配置為調節所述吹氣裝置的噴射角度。
5.根據權利要求1所述的污泥濃縮機，其特征在于，所述第二反應罩上設有喇叭狀的開口，所述開口與所述吹氣裝置連接。
6.根據權利要求1所述的污泥濃縮機，其特征在于，所述螺桿包括多段子螺桿。
7.根據權利要求1所述的污泥濃縮機，其特征在于，所述彈性卸料裝置包括彈性件和擋塊，所述擋塊通過所述彈性件的彈力遮擋所述污泥出口。
8.根據權利要求7所述的污泥濃縮機，其特征在于，所述彈性件為氣彈簧。
9.根據權利要求1所述的污泥濃縮機，其特征在于，還包括進料裝置，所述進料裝置包括配藥罐，所述配藥罐被配置為調整絮凝劑的藥品使用量。
10.據權利要求1所述的污泥濃縮機，其特征在于，還包括傳感系統和控制器，所述傳感系統包括螺桿扭矩檢測器和污泥濃度檢測器；所述螺桿扭矩檢測器被配置為獲取螺桿扭矩；所述污泥濃度檢測器被配置為獲取污泥濃度；所述控制器被配置為：基于所述螺桿扭矩和所述污泥濃度，調整所述螺桿的轉速、所述篩網的網孔尺寸以及所述吹氣裝置的噴射角度。
發明內容
本說明書一個或多個實施例提供一種污泥濃縮機。所述污泥濃縮機包括：反應罩、驅動裝置、螺桿、篩網、吹氣裝置以及彈性卸料裝置，所述螺桿設置于所述篩網內，所述篩網設置于所述反應罩內。其中，所述反應罩包括第一反應罩、第二反應罩和第三反應罩，所述第一反應罩上設有污泥入口，所述第三反應罩上設有污泥出口；所述驅動裝置與所述螺桿連接，被配置為驅動所述螺桿旋轉；
所述螺桿被配置為通過轉動輸送污泥；由所述污泥入口至所述污泥出口，所述螺桿的螺距逐漸減小，且直徑逐漸增大；所述篩網被配置為過濾所述污泥中的水分，所述篩網的網孔尺寸可調整；所述吹氣裝置被配置為向所述篩網噴射壓縮氣體；所述彈性卸料裝置被配置為可彈性遮擋所述污泥出口。
在一些實施例中，所述篩網包括第一篩網與第二篩網，所述第一篩網與所述第二篩網可相對滑動，以調整所述篩網的網孔尺寸。
在一些實施例中，還包括篩網驅動裝置，所述篩網驅動裝置與所述第一篩網和/或所述第二篩網連接，以驅動所述第一篩網和/或所述第二篩網旋轉。
在一些實施例中，所述吹氣裝置包括角度調節機構，所述角度調節機構被配置為調節所述吹氣裝置的噴射角度。
在一些實施例中，所述第二反應罩上設有喇叭狀的開口，所述開口與所述吹氣裝置連接。
在一些實施例中，所述螺桿包括多段子螺桿。
在一些實施例中，所述彈性卸料裝置包括彈性件和擋塊，所述擋塊通過所述彈性件的彈力遮擋所述污泥出口。
在一些實施例中，所述彈性件為氣彈簧。
在一些實施例中，還包括進料裝置，所述進料裝置包括配藥罐，所述配藥罐被配置為調整絮凝劑的藥品使用量。
在一些實施例中，還包括傳感系統和控制器，所述傳感系統包括螺桿扭矩檢測器和污泥濃度檢測器；所述螺桿扭矩檢測器被配置為獲取螺桿扭矩；所述污泥濃度檢測器被配置為獲取污泥濃度；所述控制器被配置為：基于所述螺桿扭矩和所述污泥濃度，調整所述螺桿的轉速、所述篩網的網孔尺寸以及所述吹氣裝置的噴射角度。
（發明人：毛克峰）
