公布日：2024.06.07

申請日：2024.03.20

分類號：C02F3/08(2023.01)I;C02F3/30(2023.01)I;C02F3/34(2023.01)I;C02F101/30(2006.01)N;C02F101/16(2006.01)N;C02F101/10(2006.01)N

摘要

本發明公開了一種污水處理用生物轉盤，包括基礎結構，以及安裝于所述基礎結構上方的底座，所述底座的上端設置開口，在所述底座的上端可拆卸的安裝有殼蓋，所述殼蓋的側面靠近頂部位置處安裝有透氣窗，在所述底座的兩端安裝有軸承座，通過兩端的所述軸承座轉動安裝有一轉軸，通過所述轉軸安裝有膜盤結構，在所述底座的側面安裝有電機，所述電機與所述轉軸之間配合有傳動單元，在所述底座的一端靠近上部位置處進水管，另一端靠近上部位置處設置有溢流管，所述底座另一端的下部位置處設置有出水管；本設備集成度較高，污水處理成本更低，維護更加方便。

權利要求書

1.一種污水處理用生物轉盤，其特征在于：包括基礎結構（1），以及安裝于所述基礎結構（1）上方的底座（2），所述底座（2）的上端設置開口，在所述底座（2）的上端可拆卸的安裝有殼蓋（3），所述殼蓋（3）的側面靠近頂部位置處安裝有透氣窗（301），在所述底座（2）的兩端安裝有軸承座（210），通過兩端的所述軸承座（210）轉動安裝有一轉軸（4），通過所述轉軸（4）安裝有膜盤結構（5），在所述底座（2）的側面安裝有電機（6），所述電機（6）與所述轉軸（4）之間配合有傳動單元（61），在所述底座（2）的一端靠近上部位置處設置有進水管（201），另一端靠近上部位置處設置有溢流管（202），所述底座（2）另一端的下部位置處設置有出水管（203），所述膜盤結構（5）包括包括多塊膜盤（501），以及通過所述膜盤（501）裝夾的膜片（502），多塊所述膜盤（501）拼裝后形成一個圓盤，所述膜盤（501）和所述膜片（502）均為扇形，弧度小于1/2π，所述膜盤（501）組合后裝夾于所述轉軸（4）上，在所述轉軸（4）上環形分布有多個條形槽（401），所述條形槽（401）的兩端封閉，在所述轉軸（4）上，位于所述條形槽（401）的兩端均設置有擋板（402），通過所述擋板（402）配合有裝夾螺絲（403），在所述轉軸（4）上滑動安裝有夾板（404），所述夾板（404）作用于所述膜盤（501），所述裝夾螺絲（403）旋入后頂住所述夾板（404），所述膜盤（501）包括外框架（511），所述外框架（511）為扇形，外框架（511）的軸心處設置有弧形槽（512），通過所述弧形槽（512）與所述轉軸（4）適配，在所述弧形槽（512）內壁兩端位置處設置有插塊（513），所述插塊（513）插入所述條形槽（401）內，在所述外框架（511）的內部設置有兩層格柵（514），兩層所述格柵（514）間隙配合，位于同一平面的相鄰兩個所述外框架（511）之間配合有連接板（515），所述連接板（515）與所述外框架（511）之間配合有螺絲（516）；在所述外框架（511）的外壁處平行設置有兩塊支架板（517），在所述支架板（517）上設置有螺紋孔，通過所述螺紋孔配合有調節套（518），當沿著轉軸（4）的軸向相鄰的兩個所述外框架（511）組合時，相鄰兩個所述調節套（518）相抵，此時相鄰外框架（511）形成間隙，所述膜片（502）的局部暴露于該間隙處，相抵的兩個所述調節套（518）之間配合有鎖定螺栓（519）；在所述外框架（511）的外弧形面上設置有環形槽（551），在所述環形槽（551）的靠近兩端處設置有插槽（552），所述連接板（515）具有插入所述插槽（552）內的插板（553）。

2.根據權利要求1所述的污水處理用生物轉盤，其特征在于：所述傳動單元（61）為帶傳動單元、鏈傳動單元、齒輪傳動單元中的一種。

3.根據權利要求1所述的污水處理用生物轉盤，其特征在于：所述基礎結構（1）包括澆筑成型的底板（101），在底板（101）的頂部邊緣位置處堆砌后形成磚砌體（102），在所述底板（101）的頂部，位于所述磚砌體（102）的內側澆筑有設備平臺（103），所述磚砌體和所述設備平臺（103）之間填充有瓜子片（104）。

4.根據權利要求3所述的污水處理用生物轉盤，其特征在于：在所述設備平臺（103）內澆筑有上、下多層的鋼筋網片（105）。

5.根據權利要求3所述的污水處理用生物轉盤，其特征在于：所述磚砌體（102）的堆砌高度高于所述設備平臺（103）的高度。

6.根據權利要求5所述的污水處理用生物轉盤，其特征在于：在所述磚砌體（102）的表面粉刷有水泥砂漿層（106）。

7.根據權利要求1所述的污水處理用生物轉盤，其特征在于：在所述環形槽（551）的槽底處環形設置有多個通風孔（554），所述通風孔（554）位于兩層所述格柵（514）之間；在所述殼蓋（3）的內壁處設置有內板（302），內板（302）和所述殼蓋（3）之間形成風倉，所述殼蓋（3）遠離所述透氣窗（301）的那一端安裝有進風風機（303），所述進風風機（303）與所述內板（302）之間連通有風管（304），所述內板（302）的板面上均布有出風孔（305）。

8.根據權利要求1所述的污水處理用生物轉盤，其特征在于：所述膜片（502）包括網狀的編織外殼（561），已經填充于所述編織外殼（561）內部的絲狀物（562），所述絲狀物（562）的制作材料為聚偏二氯乙烯。

發明內容

本發明要解決的技術問題是提供一種集成度較高，污水處理成本更低，維護更加方便的污水處理用生物轉盤。

為解決上述問題，本發明采用如下技術方案：

一種污水處理用生物轉盤，包括基礎結構，以及安裝于所述基礎結構上方的底座，所述底座的上端設置開口，在所述底座的上端可拆卸的安裝有殼蓋，所述殼蓋的側面靠近頂部位置處安裝有透氣窗，在所述底座的兩端安裝有軸承座，通過兩端的所述軸承座轉動安裝有一轉軸，通過所述轉軸安裝有膜盤結構，在所述底座的側面安裝有電機，所述電機與所述轉軸之間配合有傳動單元，在所述底座的一端靠近上部位置處進水管，另一端靠近上部位置處設置有溢流管，所述底座另一端的下部位置處設置有出水管。

優選地，所述傳動單元為帶傳動單元、鏈傳動單元、齒輪傳動單元中的一種。

優選地，所述基礎結構包括澆筑成型的底板，在底板的頂部邊緣位置處堆砌后形成磚砌體，在所述底板的頂部，位于所述磚砌體的內側澆筑有設備平臺，所述磚砌體和所述設備平臺之間填充有瓜子片。

優選地，在所述設備平臺內澆筑有上、下多層的鋼筋網片。

優選地，所述磚砌體的堆砌高度高于所述設備平臺的高度。

優選地，在所述磚砌體的表面粉刷有水泥砂漿層。

優選地，所述膜盤結構包括包括多塊膜盤，以及通過所述膜盤裝夾的膜片，多塊所述膜盤拼裝后形成一個圓盤，所述膜盤和所述膜片均為扇形，弧度小于1/2π，所述膜盤組合后裝夾于所述轉軸上。

優選地，在所述轉軸上環形分布有多個條形槽，所述條形槽的兩端封閉，在所述轉軸上，位于所述條形槽的兩端均設置有擋板，通過所述擋板配合有裝夾螺栓，在所述轉軸上滑動安裝有夾板，所述夾板作用于所述膜盤，所述裝夾螺絲旋入后頂住所述夾板，所述膜盤包括外框架，所述外框架為扇形，外框架的軸心處設置有弧形槽，通過所述弧形槽與所述轉軸適配，在所述弧形槽內壁兩端位置處設置有插塊，所述插塊插入所述條形槽內，在所述外框架的內部設置有兩層格柵，兩層所述格柵間隙配合，位于同一平面的相鄰兩個所述外框架之間配合有連接板，所述連接板與所述外框架之間配合有螺絲；在所述外框架的外壁處平行設置有兩塊支架板，在所述支架板上設置有螺紋孔，通過所述螺紋孔配合有調節套，當沿著轉軸的軸向相鄰的兩個所述外框架組合時，相鄰兩個所述調節套相抵，此時相鄰外框架形成間隙，所述膜片的局部暴露于該間隙處，相抵的兩個所述調節套之間配合有鎖定螺栓；在所述外框架的外弧形面上設置有環形槽，在所述環形槽的靠近兩端處設置有插槽，所述連接板具有插入所述插槽內的插板。

優選地，在所述環形槽的槽底處環形設置有多個通風孔，所述通風孔位于兩層所述格柵之間；在所述殼蓋的內壁處設置有內板，內板和所述殼蓋之間形成風倉，所述殼蓋遠離所述透氣窗的那一端安裝有進風風機，所述進風風機與所述內板之間連通有風管，所述內板的板面上均布有出風孔。

優選地，所述膜片包括網狀的編織外殼，已經填充于所述編織外殼內部的絲狀物，所述絲狀物的制作材料為聚偏二氯乙烯。

BR+0生物膜盤片采用優質材料聚偏二氯乙烯(PVDC)制造而成的特殊立體網狀結構生物接觸設備。其獨特的立體網狀結構使得微生物可以維持較高密度的附著率(約10.000一30.000mg/L)叢而可適應流量、有機物負荷變化造成的沖擊，對低溫也有較高的適應性。BBR生物膜盤片質量輕(密度在0.05-0.06g/cm3)不吸水.材料阻氣性.阻濕性.低滲透性.和耐候性使得回轉體具有很強的耐腐蝕性，在實際應用中的載體使用年限較長。

BBR生物膜盤裝置空隙率在百分之八十五以上，使其具有較大的比表面積，水和空氣容易進出，在均一好氧條件下處理效果好而穩定。BBR生物膜盤片(生物裁體)為Bacillus菌提供了一個生長、繁殖的載體，在BBR裝置中保持足夠量的BacillUs(芽孢桿菌)，同時吸附、分解污水中的污染物。

新型生物盤片是絲狀聚偏二氯乙烯(PVDC)，有更大的掛膜空間比，能夠更好的讓芽孢桿菌發展成為群落黏膜，提高凈化率。

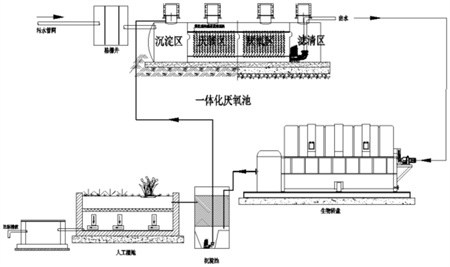

BBR+0生物膜生化工藝采用了(生物膜膜盤裝置)和活性污泥法(BBR+0生化池)的組合，以保持Bacillus菌去除各種污染物的高性能采用污泥回流保持Bacillus菌的數量滿足去除有機物的要求，通過回流保持Bacillus菌的高活性和各種污染物的高去除率。

為保持Bacillus菌處于優勢地位和對氮、磷較高的去除率BBR生物膜生化工藝對容解氧控制到較低的水平(D0不高于1mg/L，與傳統的A2/o工藝(一般溶解氧控制在2-4mg/L)相比，BBR生化池所需空氣量少很多，這樣可以很好降低能耗.BBR裝置采用自然通風與傳統生化工藝相比，比傳統工藝的能耗低30-50％。

BBR生物膜工藝采用BaciLlus菌作為系統的優勢菌屬，由于其對有機物，氮和磷的獨特去除機理較高的去除率，通過合理的設計，其出水可滿足(城市污水處理廠的污染物排放標準GB18918-2002)一級A標準。

由于Bacillus菌本身具有除臭能力，其生化工藝段污泥處理段可以不需要進行額外的除臭處理，這樣可減少污水處理，除臭系統的投資和運營費用，由于BaCillus菌本身具有自我消毒能力，系統產生的污泥中大腸桿菌等指標可以比較容易達到污泥消毒要求，對污泥后續的最終處置(資源化)創造較好條件。

本發明的有益效果是：

優點一，本發明中采用了仿生的膜片，絲狀物盤繞后形成絲瓜絡狀結構，產生更多的空隙以供微生物生存和繁衍，也便于空氣和污水的通過，增加生物膜與污水和空氣的接觸效率。

優點二，每片膜片可單獨進行拆裝替換，使得本設備更加的易于維護。

優點三，采用電驅動的方式帶動轉軸轉動，轉軸上的多片膜片同時回轉，完成污水的自動化處理，處理更加的方便省力，其次是裝載的膜片數量較多，針對污水處理的效果更佳；

優點四，采用微生物分解處理，讓污水處理的成本進一步的降低。

優點五，生物轉盤的集成度較高。

（發明人：黃子葉珂）
