公布日：2023.11.24

申請日：2023.08.25

分類號：C12M1/02(2006.01)I;C12M1/00(2006.01)I

摘要

本發明提供了一種便于廢水回收利用的微生物發酵罐，涉及微生物發酵設備技術領域，包括上蓋，上蓋設于罐體的上端，上蓋的中部設于轉動機構的上部，上蓋的頂面設有可變驅動機構，可變驅動機構咬合連接轉動機構的上部，轉動機構的下部設于罐體的下部，罐體的下部設有罐底機構，轉動機構的下端轉動連接于罐底機構的中部，該發明通過離心分離的功能在廢水處理前分離出少量殘留物，一方面避免殘留物的浪費，同時降低廢水處理的成本；并且通過可變驅動機構轉換對攪拌功能和離心分離功能的驅動，使兩種功能可以共用一個驅動電機，本專利結構緊湊，操作簡單，從而降低了生產成本。

權利要求書

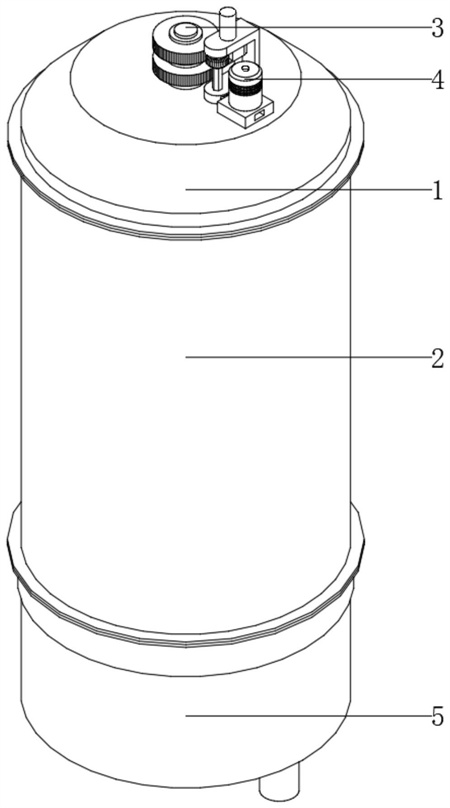

1.一種便于廢水回收利用的微生物發酵罐，包括上蓋(1)，所述上蓋(1)設于罐體(2)的上端，其特征在于：所述上蓋(1)的中部設于轉動機構(3)的上部，所述上蓋(1)的頂面設有可變驅動機構(4)，所述可變驅動機構(4)咬合連接所述轉動機構(3)的上部，所述轉動機構(3)的下部設于所述罐體(2)的下部，所述罐體(2)的下部設有罐底機構(5)，所述轉動機構(3)的下端轉動連接于所述罐底機構(5)的中部。

2.根據權利要求1所述的一種便于廢水回收利用的微生物發酵罐，其特征在于：所述轉動機構(3)包括中軸(31)，所述中軸(31)的上端同軸連接第一轉動齒輪(32)，所述中軸(31)的下端同軸連接分離組件(33)，所述分離組件(33)轉動連接于所述罐底機構(5)的內部，所述中軸(31)的中部轉動連接攪拌組件(34)，所述攪拌組件(34)的上部轉動連接于所述上蓋(1)的中部，所述攪拌組件(34)的上端同軸連接第二轉動齒輪(35)，所述攪拌組件(34)的下方、所述中軸(31)的下部轉動連接轉軸支架(36)的中部，所述轉軸支架(36)設于所述罐體(2)的下部。

3.根據權利要求2所述的一種便于廢水回收利用的微生物發酵罐，其特征在于：所述中軸(31)的下部設有轉筒限位環(311)，所述轉筒限位環(311)的下方、所述中軸(31)的下部設有支架限位環(312)。

4.根據權利要求2所述的一種便于廢水回收利用的微生物發酵罐，其特征在于：所述分離組件(33)包括離心分離斗(331)，所述離心分離斗(331)的中部設有分離網(332)，所述離心分離斗(331)的下端轉動連接于所述罐底機構(5)的底面中部，其上部轉動連接于所述罐底機構(5)的上部?jī)?nèi)側，所述離心分離斗(331)的上部?jī)?nèi)側設有多個連接桿(333)，多個所述連接桿(333)的一端均設于所述中軸(31)的下端。

5.根據權利要求2所述的一種便于廢水回收利用的微生物發酵罐，其特征在于：所述攪拌組件(34)包括攪拌轉筒(341)，所述攪拌轉筒(341)轉動連接于所述中軸(31)的中部，所述攪拌轉筒(341)的外側設有多個攪拌棒(342)。

6.根據權利要求1所述的一種便于廢水回收利用的微生物發酵罐，其特征在于：所述可變驅動機構(4)包括驅動電機(41)，所述驅動電機(41)通過電機支架(42)設于所述上蓋(1)的頂面，所述驅動電機(41)的輸出端同軸連接驅動齒帶輪(43)，所述驅動齒帶輪(43)通過傳動齒帶(44)傳動連接驅動軸(45)的下端，所述驅動軸(45)的兩端分別轉動連接于驅動支架(46)的兩端，所述驅動軸(45)的中部滑動連接可變驅動齒輪(47)，所述可變驅動齒輪(47)的兩端均轉動連接齒輪撥塊(48)的一端，所述齒輪撥塊(48)的頂面設于伸縮缸(49)的執行端，所述伸縮缸(49)設于所述驅動支架(46)的上部，所述齒輪撥塊(48)的另一端滑動連接于所述驅動支架(46)的中部，所述可變驅動齒輪(47)咬合連接所述轉動機構(3)的上部。

7.根據權利要求6所述的一種便于廢水回收利用的微生物發酵罐，其特征在于：所述驅動軸(45)的中部呈六棱柱型設置，所述可變驅動齒輪(47)的中部呈內六角形設置，所述驅動軸(45)的下端設有從動齒帶輪(451)，所述從動齒帶輪(451)通過所述傳動齒帶(44)傳動連接所述驅動齒帶輪(43)。

8.根據權利要求1所述的一種便于廢水回收利用的微生物發酵罐，其特征在于：所述罐底機構(5)包括罐底外殼(51)，所述罐底外殼(51)的底部中部轉動連接刮料組件(52)，所述刮料組件(52)的外側咬合連接刮料驅動齒輪(53)，所述刮料驅動齒輪(53)同軸連接于刮料電機(54)的輸出端，所述刮料電機(54)設于所述罐底外殼(51)的底部。

9.根據權利要求8所述的一種便于廢水回收利用的微生物發酵罐，其特征在于：所述罐底外殼(51)的上端設有分離斗轉動環(511)，所述罐底外殼(51)的底面一側設有廢水出口(512)，所述罐底外殼(51)的底面中部設有封閉環槽(513)，所述封閉環槽(513)的內部轉動連接所述刮料組件(52)的下部，所述封閉環槽(513)的一側設有齒輪倉(514)，所述封閉環槽(513)的下端設有殘留物輸出口(515)。

10.根據權利要求8所述的一種便于廢水回收利用的微生物發酵罐，其特征在于：所述刮料組件(52)包括弧形刮料條(521)，所述弧形刮料條(521)的一側滑動連接于所述轉動機構(3)的下部?jī)?nèi)側，所述弧形刮料條(521)的下端設于刮料轉動環(522)的內側，所述刮料轉動環(522)轉動連接于所述罐底外殼(51)的內部，所述刮料轉動環(522)的中部外側設有刮料從動齒輪(523)，所述刮料從動齒輪(523)咬合連接所述刮料驅動齒輪(53)。

發明內容

針對上述問題本發明提供了一種便于廢水回收利用的微生物發酵罐，目的是為了解決上述背景技術中提出的如何在廢水處理前分離出少量殘留物的技術問題。

為實現上述目的，本發明提供如下技術方案：一種便于廢水回收利用的微生物發酵罐，包括上蓋，所述上蓋設于罐體的上端，所述上蓋的中部設于轉動機構的上部，所述上蓋的頂面設有可變驅動機構，所述可變驅動機構咬合連接所述轉動機構的上部，所述轉動機構的下部設于所述罐體的下部，所述罐體的下部設有罐底機構，所述轉動機構的下端轉動連接于所述罐底機構的中部。

進一步的，所述轉動機構包括中軸，所述中軸的上端同軸連接第一轉動齒輪，所述中軸的下端同軸連接分離組件，所述分離組件轉動連接于所述罐底機構的內部，所述中軸的中部轉動連接攪拌組件，所述攪拌組件的上部轉動連接于所述上蓋的中部，所述攪拌組件的上端同軸連接第二轉動齒輪，所述攪拌組件的下方、所述中軸的下部轉動連接轉軸支架的中部，所述轉軸支架設于所述罐體的下部。

進一步的，所述中軸的下部設有轉筒限位環，所述轉筒限位環的下方、所述中軸的下部設有支架限位環。

進一步的，所述分離組件包括離心分離斗，所述離心分離斗的中部設有分離網，所述離心分離斗的下端轉動連接于所述罐底機構的底面中部，其上部轉動連接于所述罐底機構的上部?jī)?nèi)側，所述離心分離斗的上部?jī)?nèi)側設有多個連接桿，多個所述連接桿的一端均設于所述中軸的下端。

進一步的，所述攪拌組件包括攪拌轉筒，所述攪拌轉筒轉動連接于所述中軸的中部，所述攪拌轉筒的外側設有多個攪拌棒。

進一步的，所述可變驅動機構包括驅動電機，所述驅動電機通過電機支架設于所述上蓋的頂面，所述驅動電機的輸出端同軸連接驅動齒帶輪，所述驅動齒帶輪通過傳動齒帶傳動連接驅動軸的下端，所述驅動軸的兩端分別轉動連接于驅動支架的兩端，所述驅動軸的中部滑動連接可變驅動齒輪，所述可變驅動齒輪的兩端均轉動連接齒輪撥塊的一端，所述齒輪撥塊的頂面設于伸縮缸的執行端，所述伸縮缸設于所述驅動支架的上部，所述齒輪撥塊的另一端滑動連接于所述驅動支架的中部，所述可變驅動齒輪咬合連接所述轉動機構的上部。

進一步的，所述驅動軸的中部呈六棱柱型設置，所述可變驅動齒輪的中部呈內六角形設置，所述驅動軸的下端設有從動齒帶輪，所述從動齒帶輪通過所述傳動齒帶傳動連接所述驅動齒帶輪。

進一步的，所述罐底機構包括罐底外殼，所述罐底外殼的底部中部轉動連接刮料組件，所述刮料組件的外側咬合連接刮料驅動齒輪，所述刮料驅動齒輪同軸連接于刮料電機的輸出端，所述刮料電機設于所述罐底外殼的底部。

進一步的，所述罐底外殼的上端設有分離斗轉動環，所述罐底外殼的底面一側設有廢水出口，所述罐底外殼的底面中部設有封閉環槽，所述封閉環槽的內部轉動連接所述刮料組件的下部，所述封閉環槽的一側設有齒輪倉，所述封閉環槽的下端設有殘留物輸出口。

進一步的，所述刮料組件包括弧形刮料條，所述弧形刮料條的一側滑動連接于所述轉動機構的下部?jī)?nèi)側，所述弧形刮料條的下端設于刮料轉動環的內側，所述刮料轉動環轉動連接于所述罐底外殼的內部，所述刮料轉動環的中部外側設有刮料從動齒輪，所述刮料從動齒輪咬合連接所述刮料驅動齒輪。

與現有技術相比，本發明的有益效果是：

通過離心分離的功能在廢水處理前分離出少量殘留物，一方面避免殘留物的浪費，同時降低廢水處理的成本；并且通過可變驅動機構轉換對攪拌功能和離心分離功能的驅動，使兩種功能可以共用一個驅動電機，本專利結構緊湊，操作簡單，從而降低了生產成本。

（發明人：張麗金;文傳敬;鄭璇）
