公布日：2023.12.08
申請日：2023.10.12
分類號：C02F11/00(2006.01)I;B01F27/80(2022.01)I
摘要
本發明涉及化工設備技術領域，且公開了一種銅電鍍污泥處理裝置，包括底座，所述底座的頂部拐角處均固定有支架，所述底座的頂部中間固定有桶體，前方兩個所述支架相對的側面上方和后方兩個所述支架相對的側面上方均固定有滑桿，兩個所述滑桿的中間設有桶蓋，所述滑桿的相對面均開設有滑槽，所述桶蓋的前后表面均固定有滑塊，所述滑塊插接于所述滑槽的內部，所述桶蓋的頂部前方左右兩邊對稱開設有推拉槽。需要添加電鍍污泥進行處理時，通過推動推拉槽在滑槽和滑塊的共同作用下，第一桶蓋和第二桶蓋可以向左右兩邊分開，此時即可向桶體內添加電鍍污泥。
權利要求書

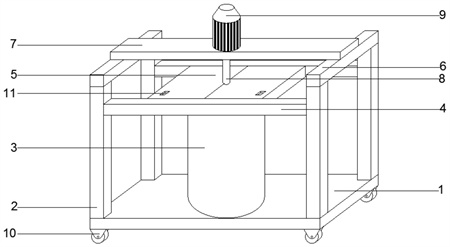

1.一種銅電鍍污泥處理裝置，包括底座(1)，其特征在于：所述底座(1)的頂部拐角處均固定有支架(2)，所述底座(1)的頂部中間固定有桶體(3)，前方兩個所述支架(2)相對的側面上方和后方兩個所述支架(2)相對的側面上方均固定有滑桿(4)，兩個所述滑桿(4)的中間設有桶蓋(5)，所述滑桿(4)的相對面均開設有滑槽(12)，所述桶蓋(5)的前后表面均固定有滑塊(13)，所述滑塊(13)插接于所述滑槽(12)的內部，所述桶蓋(5)的頂部前方左右兩邊對稱開設有推拉槽(11)，所述桶蓋(5)包括第一桶蓋(14)，所述第一桶蓋(14)的左側面中間開設有第一凹槽(16)，所述第一桶蓋(14)的左邊設有第二桶蓋(15)，所述第二桶蓋(15)的右側面中間開設有第二凹槽(17)，所述桶蓋(5)的上方設有攪拌裝置(8)。
2.根據權利要求1所述的一種銅電鍍污泥處理裝置，其特征在于：所述攪拌裝置包括支撐桿(6)，所述支撐桿(6)固定于所述支架(2)的頂部，所述支撐桿(6)的頂部中間固定有支撐板(7)，所述支撐板(7)的頂部固定有電機(9)，所述電機(9)的輸出軸固定底部固定有轉軸(18)，所述支撐板(7)的頂部中間開設有通孔(19)，所述轉軸(18)的上方穿設于所述通孔(19)的內部，所述轉軸(18)的上方穿設于所述第一凹槽(16)和所述第二凹槽(17)的內部，所述轉軸(18)的下方位于所述桶體(3)的內部，所述轉軸(18)的外壁左右兩側固定有多組攪拌葉(20)，所述轉軸(18)的底部固定有攪拌刷(21)。
3.根據權利要求1所述的一種銅電鍍污泥處理裝置，其特征在于：所述滑桿(4)的長度是所述桶蓋(5)的長度的兩倍。
4.根據權利要求2所述的一種銅電鍍污泥處理裝置，其特征在于：所述第一凹槽(16)的內壁和所述第二凹槽(17)的內壁均與所述轉軸(18)的外壁貼合。
5.根據權利要求2所述的一種銅電鍍污泥處理裝置，其特征在于：所述攪拌刷(21)的底部和左右兩側表面固定有刷毛。
6.根據權利要求1所述的一種銅電鍍污泥處理裝置，其特征在于：所述底座(1)的底部拐角處均固定有萬向輪(10)。
發明內容
本發明主要解決的技術問題是提供一種銅電鍍污泥處理裝置，能夠解決電鍍污泥添加不便的問題。
為解決上述技術問題，根據本發明的一個方面，更具體的說是一種銅電鍍污泥處理裝置，包括底座，所述底座的頂部拐角處均固定有支架，所述底座的頂部中間固定有桶體，前方兩個所述支架相對的側面上方和后方兩個所述支架相對的側面上方均固定有滑桿，兩個所述滑桿的中間設有桶蓋，所述滑桿的相對面均開設有滑槽，所述桶蓋的前后表面均固定有滑塊，所述滑塊插接于所述滑槽的內部，所述桶蓋的頂部前方左右兩邊對稱開設有推拉槽，所述桶蓋包括第一桶蓋，所述第一桶蓋的左側面中間開設有第一凹槽，所述第一桶蓋的左邊設有第二桶蓋，所述第二桶蓋的右側面中間開設有第二凹槽，所述桶蓋的上方設有攪拌裝置。
更進一步的，所述攪拌裝置包括支撐桿，所述支撐桿固定于所述支架的頂部，所述支撐桿的頂部中間固定有支撐板，所述支撐板的頂部固定有電機，所述電機的輸出軸固定底部固定有轉軸，所述支撐板的頂部中間開設有通孔，所述轉軸的上方穿設于所述通孔的內部，所述轉軸的上方穿設于所述第一凹槽和所述第二凹槽的內部，所述轉軸的下方位于所述桶體的內部，所述轉軸的外壁左右兩側固定有多組攪拌葉，所述轉軸的底部固定有攪拌刷。
更進一步的，所述滑桿的長度是所述桶蓋的長度的兩倍。
更進一步的，所述第一凹槽的內壁和所述第二凹槽的內壁均與所述轉軸的外壁貼合。
更進一步的，所述攪拌刷的底部和左右兩側表面固定有刷毛。
更進一步的，所述底座的底部拐角處均固定有萬向輪。
本發明一種銅電鍍污泥處理裝置的有益效果為：需要添加電鍍污泥進行處理時，通過推動推拉槽在滑槽和滑塊的共同作用下，第一桶蓋和第二桶蓋可以向左右兩邊分開，此時即可向桶體內添加電鍍污泥，添加完成后啟動電機，電機轉動帶動轉軸轉動，轉軸轉動帶動攪拌葉和攪拌刷旋轉對桶體內的電鍍污泥進行攪拌，攪拌刷表面的刷毛可以對桶體底部的電鍍污泥進行清理，避免長時間沉積導致桶體底部電鍍污泥難以清理從而減少操作人員的工作量，推動處理裝置在萬向輪的作用下處理裝置可以移動更具有靈活性，可以根據使用需要移動處理裝置。
（發明人：曹海宙;孫立恒;林樂峰;崔淑芬;彭學兵;張順發;葉超;張志;方建生）
