公布日：2023.11.24
申請日：2023.08.08
分類號：C02F1/00(2023.01)I;B01F33/81(2022.01)I;B01F29/80(2022.01)I;B01F35/71(2022.01)I
摘要
本發明涉及打印機廢水處理設備領域，具體為一種噴墨打印機墨液廢水處理裝置，包括傳動組件、廢水處理裝置、減速電機、主動帶輪和限位同步帶，所述廢水處理裝置的上端面固定設置有傳動組件，且位于所述廢水處理裝置的上端面靠近側部處固定設置有減速電機，所述減速電機的下端面中心處固定安裝有主動帶輪。本發明通過設置廢水處理裝置，在對打印機墨液廢水處理時，減速電機能通過主動帶輪和限位同步帶為主動齒輪提供動力進行轉動，使得主動齒輪在進行自轉時，能同步帶動其余六組從動齒輪轉動，進而使得七組廢水反應桶體能同步進行高速轉動，從而對其內部的催化劑與廢水進行充分的混合，有效提高了設備對廢水進行處理的效率。
權利要求書

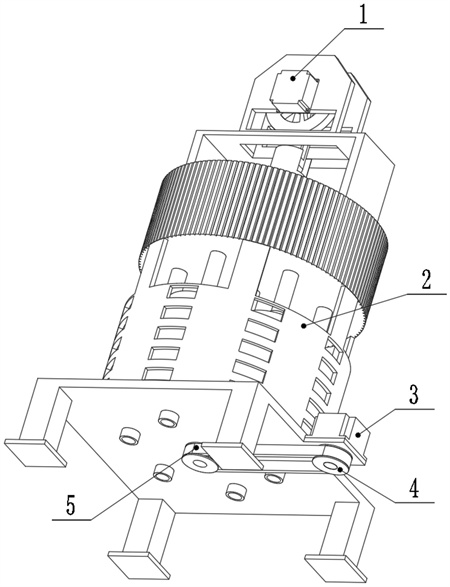

1.一種噴墨打印機墨液廢水處理裝置，其特征在于：包括傳動組件(1)、廢水處理裝置(2)、減速電機(3)、主動帶輪(4)和限位同步帶(5)，所述廢水處理裝置(2)的上端面固定設置有傳動組件(1)，且位于所述廢水處理裝置(2)的上端面靠近側部處固定設置有減速電機(3)，所述減速電機(3)的下端面中心處固定安裝有主動帶輪(4)，且所述主動帶輪(4)通過限位同步帶(5)與所述廢水處理裝置(2)的底部進行嚙合連接。
2.根據權利要求1所述的一種噴墨打印機墨液廢水處理裝置，其特征在于：所述傳動組件(1)包括連接卡架(11)、固定轉板(12)、伺服電機(13)、固定轉盤(14)、插接卡軸(15)、密封滑板(16)、固定卡座(17)、廢水導向筒(18)、導液支管(19)和供水管道(110)，所述廢水導向筒(18)的下端面均勻等距設置有七組導液支管(19)，且位于所述廢水導向筒(18)的下端面靠近最外緣設置有供水管道(110)，所述廢水導向筒(18)的上端面固定安裝有固定卡座(17)，且位于所述固定卡座(17)的上端面中心處設置有連接卡架(11)，所述廢水導向筒(18)的內端面密封滑動卡接有密封滑板(16)，所述連接卡架(11)的側端面固定安裝有伺服電機(13)，且位于所述伺服電機(13)的內端面固定設置有固定轉盤(14)，所述固定轉盤(14)的側端面靠近外部處設置有插接卡軸(15)，且所述插接卡軸(15)通過固定轉板(12)與所述密封滑板(16)進行轉動卡接。
3.根據權利要求2所述的一種噴墨打印機墨液廢水處理裝置，其特征在于：所述廢水處理裝置(2)包括用于支撐的支撐底座(23)，所述支撐底座(23)的側端面中心處固定設置有電機卡板(25)，且位于所述支撐底座(23)的上端面中心處固定安裝有防護套殼(22)，所述支撐底座(23)的內端面中心處轉動卡接有從動帶輪(28)，且位于所述從動帶輪(28)的上端面中心處固定設置有主動齒輪(26)，所述支撐底座(23)的內端面靠近所述主動齒輪(26)處均勻等距轉動卡接有六組從動齒輪(27)，所述主動齒輪(26)和所述從動齒輪(27)的上端面均固定安裝有廢水反應桶體(21)，所述支撐底座(23)的頂端面均勻等距開設有七組定位導槽(24)。
4.根據權利要求3所述的一種噴墨打印機墨液廢水處理裝置，其特征在于：所述導液支管(19)與所述供水管道(110)的內部均設置有單向閥，且所述導液支管(19)與所述供水管道(110)的單向閥方向相反。
5.根據權利要求3所述的一種噴墨打印機墨液廢水處理裝置，其特征在于：所述密封滑板(16)包括用于壓合的封蓋導板、固定安裝在封蓋導板上部的連接頭。
6.根據權利要求5所述的一種噴墨打印機墨液廢水處理裝置，其特征在于：所述連接頭與所述固定轉板(12)的底部進行轉動卡接，所述密封滑板(16)的底部與所述廢水導向筒(18)的底壁不接觸。
7.根據權利要求3所述的一種噴墨打印機墨液廢水處理裝置，其特征在于：所述導液支管(19)與七組所述廢水反應桶體(21)的上端面進行密封轉動卡接，所述主動齒輪(26)與六組所述從動齒輪(27)進行嚙合連接。
8.根據權利要求7所述的一種噴墨打印機墨液廢水處理裝置，其特征在于：所述主動帶輪(4)通過所述限位同步帶(5)與所述從動帶輪(28)進行嚙合連接，且所述定位導槽(24)與所述從動帶輪(28)進行轉動卡接。
發明內容
本發明的目的在于提供一種噴墨打印機墨液廢水處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種噴墨打印機墨液廢水處理裝置，包括傳動組件、廢水處理裝置、減速電機、主動帶輪和限位同步帶，
所述廢水處理裝置的上端面固定設置有傳動組件，且位于所述廢水處理裝置的上端面靠近側部處固定設置有減速電機，所述減速電機的下端面中心處固定安裝有主動帶輪，且所述主動帶輪通過限位同步帶與所述廢水處理裝置的底部進行嚙合連接。
優選的，所述傳動組件包括連接卡架、固定轉板、伺服電機、固定轉盤、插接卡軸、密封滑板、固定卡座、廢水導向筒、導液支管和供水管道，所述廢水導向筒的下端面均勻等距設置有七組導液支管，且位于所述廢水導向筒的下端面靠近最外緣設置有供水管道，所述廢水導向筒的上端面固定安裝有固定卡座，且位于所述固定卡座的上端面中心處設置有連接卡架，所述廢水導向筒的內端面密封滑動卡接有密封滑板，所述連接卡架的側端面固定安裝有伺服電機，且位于所述伺服電機的內端面固定設置有固定轉盤，所述固定轉盤的側端面靠近外部處設置有插接卡軸，且所述插接卡軸通過固定轉板與所述密封滑板進行轉動卡接。
優選的，所述廢水處理裝置包括用于支撐的支撐底座，所述支撐底座的側端面中心處固定設置有電機卡板，且位于所述支撐底座的上端面中心處固定安裝有防護套殼，所述支撐底座的內端面中心處轉動卡接有從動帶輪，且位于所述從動帶輪的上端面中心處固定設置有主動齒輪，所述支撐底座的內端面靠近所述主動齒輪處均勻等距轉動卡接有六組從動齒輪，所述主動齒輪和所述從動齒輪的上端面均固定安裝有廢水反應桶體，所述支撐底座的頂端面均勻等距開設有七組定位導槽。
優選的，所述導液支管與所述供水管道的內部均設置有單向閥，且所述導液支管與所述供水管道的單向閥方向相反。
優選的，所述密封滑板包括用于壓合的封蓋導板、固定安裝在封蓋導板上部的連接頭。
優選的，所述連接頭與所述固定轉板的底部進行轉動卡接，所述密封滑板的底部與所述廢水導向筒的底壁不接觸。
優選的，所述導液支管與七組所述廢水反應桶體的上端面進行密封轉動卡接，所述主動齒輪與六組所述從動齒輪進行嚙合連接。
優選的，所述主動帶輪通過所述限位同步帶與所述從動帶輪進行嚙合連接，且所述定位導槽與所述從動帶輪進行轉動卡接。
與現有技術相比，本發明的有益效果如下：
1.本發明通過設置廢水處理裝置，在對打印機墨液廢水處理時，減速電機能通過主動帶輪和限位同步帶為主動齒輪提供動力進行轉動，使得主動齒輪在進行自轉時，能同步帶動其余六組從動齒輪轉動，進而使得七組廢水反應桶體能同步進行高速轉動，從而對其內部的催化劑與廢水進行充分的混合，有效提高了設備對廢水進行處理的效率。
2.本發明通過設置傳動組件，在對廢水進行定量處理時，伺服電機能通過固定轉盤和插接卡軸，進而帶動密封滑板在廢水導向筒的內部能進行循環的上下位移，使得廢水導向筒能配合供水管道和導液支管的啟閉，對廢水反應桶體內部循環的進行廢水的定量輸送，有效提高了對廢水進行定量處理的效率。
（發明人：劉世賓;肖學謙;張謙）
