公布日：2024.06.11
申請日：2024.05.14
分類號：B01D33/27(2006.01)I;B01D33/46(2006.01)I;B01D33/48(2006.01)I;B01D33/50(2006.01)I;C02F1/52(2023.01)I;C02F1/00(2023.01)I
摘要
本發明涉及污水加藥攪拌精濾技術領域，尤其涉及一種污水加藥攪拌精濾設備，包括主罐，還包括粗濾機構、精濾機構、封閉機構和清潔機構，所述精濾機構包括四個處理罐，所述處理罐的內部通過多個固定塊固定安裝有圓柱塊，所述圓柱塊的側壁轉動連接有濾芯，所述濾芯與固定塊滑動連，所述清潔機構包括清潔噴頭組，所述清潔噴頭組固定安裝在固定塊的靠近濾芯的一側。本發明通過清潔噴頭組對濾芯噴射清潔液，除去濾芯上附著的微生物和細菌，噴射水對濾芯表面進行沖洗，清潔過程中濾芯不斷轉動，確保噴射的清潔液以及水能夠沖刷到濾芯的死角區域，消除清潔盲點，集料刮板同時將濾芯上的雜物刮除，從而提高了清潔效率，避免雜物累積影響濾芯的過濾性能。
權利要求書

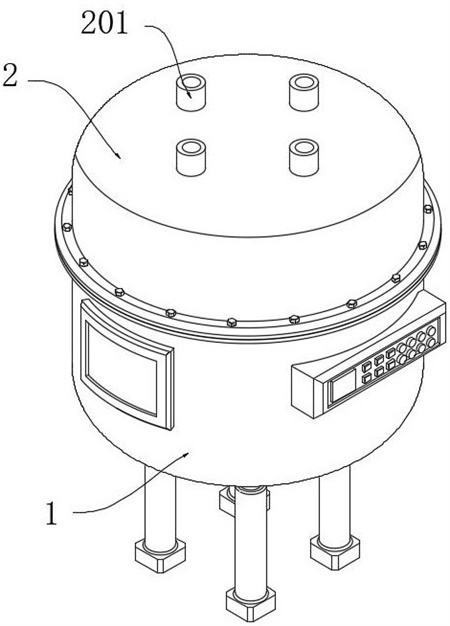

1.一種污水加藥攪拌精濾設備，包括主罐（1），所述主罐（1）的側壁設置有轉動門（101），所述主罐（1）的底部固定連通有底部粗管（102）和底部細管（103），其特征在于，還包括：粗濾機構，所述主罐（1）的頂部設置有罐蓋（2），所述罐蓋（2）的頂部固定連通有四個加液管（201），四個所述加液管（201）圓周陣列分布在罐蓋（2）的頂部，且其中一個加液管（201）與粗濾機構連通，所述粗濾機構位于罐蓋（2）的底部；精濾機構，所述精濾機構包括四個處理罐（3），所述主罐（1）的內部轉動連接有轉動盤（104），四個所述處理罐（3）固定安裝在轉動盤（104）的頂部，且與四個加液管（201）對應，所述處理罐（3）的內部通過多個固定塊（501）固定安裝有圓柱塊（5），多個所述固定塊（501）圓周陣列分布在圓柱塊（5）的側壁，所述圓柱塊（5）的底部與處理罐（3）的底部設置有空隙，所述處理罐（3）的底部固定連接有出液管（301），且出液管（301）與圓柱塊（5）的底部空隙連通，所述出液管（301）與底部粗管（102）對應且連通，所述圓柱塊（5）的側壁轉動連接有濾芯（4），所述濾芯（4）的側壁設置有排料口（402），所述圓柱塊（5）的內部設置有驅動機構，所述驅動機構用于驅動濾芯（4）轉動，所述濾芯（4）與固定塊（501）滑動連接；封閉機構，所述封閉機構位于處理罐（3）的內部，所述封閉機構用于封閉濾芯（4）；清潔機構，所述清潔機構用于清洗濾芯（4），所述清潔機構包括清潔噴頭組（504），所述清潔噴頭組（504）固定安裝在固定塊（501）的靠近濾芯（4）的一側，所述清潔噴頭組（504）用于噴射清潔液和水，所述圓柱塊（5）的頂部固定安裝有集料刮板（503），所述集料刮板（503）用于刮除濾芯（4）上的雜物；所述粗濾機構包括固定安裝在罐蓋（2）底部的加料蓋（7），所述加料蓋（7）的內部轉動連接有錐形濾網（8），所述粗濾機構連接的加液管（201）與加料蓋（7）貫穿固定連接，所述錐形濾網（8）的內部固定安裝有分散電機（803），所述分散電機（803）的轉軸固定連接有錐形震蕩塊（804），所述錐形震蕩塊（804）位于加液管（201）的管口下方；所述驅動機構包括固定安裝在圓柱塊（5）內部的攪拌電機（601），所述攪拌電機（601）的輸出端固定連接有第一齒輪（602），所述第一齒輪（602）與圓柱塊（5）轉動連接，所述濾芯（4）靠近圓柱塊（5）的一側固定安裝有內齒輪（401），所述內齒輪（401）與第一齒輪（602）嚙合；還包括加藥機構，所述加藥機構包括固定連接在圓柱塊（5）底部的進液管（607），所述進液管（607）貫穿處理罐（3）的底部，且與處理罐（3）固定連接，所述進液管（607）與底部細管（103）對應且連通，所述圓柱塊（5）的頂部轉動連接有轉動管（604），所述轉動管（604）與進液管（607）轉動連接，且內部連通，所述轉動管（604）的側壁固定安裝有導流圓臺（6），所述導流圓臺（6）的側壁設置有添加噴頭組（605），所述添加噴頭組（605）與轉動管（604）固定連通，所述導流圓臺（6）的側壁固定安裝有攪拌柱（606），所述轉動管（604）的側壁固定安裝有第二齒輪（603），所述第二齒輪（603）與第一齒輪（602）嚙合；所述封閉機構為多組，多組所述封閉機構圓周陣列分布在濾芯（4）的外壁，且分別位于兩個固定塊（501）之間，所述封閉機構包括固定安裝在處理罐（3）側壁的第二電推桿（121），所述第二電推桿（121）靠近濾芯（4）的一端固定安裝有封閉板（12），所述封閉板（12）與固定塊（501）滑動連接，所述封閉板（12）與濾芯（4）滑動連接；所述圓柱塊（5）的側壁設置有集料槽（502），所述集料槽（502）位于集料刮板（503）的下方，且位于固定塊（501）與圓柱塊（5）之間，所述濾芯（4）與集料槽（502）滑動連接。
2.根據權利要求1所述的一種污水加藥攪拌精濾設備，其特征在于，所述罐蓋（2）的內部固定安裝有驅動電機，所述驅動電機的輸出端固定連接有驅動齒輪（701），所述錐形濾網（8）的外壁固定安裝有第四齒輪（801），所述驅動齒輪（701）與第四齒輪（801）嚙合。
3.根據權利要求1所述的一種污水加藥攪拌精濾設備，其特征在于，所述加料蓋（7）的內壁固定安裝有反沖噴頭組（702），所述反沖噴頭組（702）的噴頭對應錐形濾網（8）的外壁，所述分散電機（803）的側壁固定安裝有清潔刮板（805），所述清潔刮板（805）傾斜向下，且與錐形濾網（8）的內壁貼合，所述錐形濾網（8）的底部設置有控制閥（802）。
4.根據權利要求1所述的一種污水加藥攪拌精濾設備，其特征在于，所述轉動盤（104）的頂部固定安裝有四個雜質箱（9），四個所述雜質箱（9）分別位于兩個處理罐（3）之間，四個所述雜質箱（9）分別與四個處理罐（3）對應且連通，所述雜質箱（9）的側壁固定安裝有強力吸塵器（901），所述強力吸塵器（901）與對應處理罐（3）內部的集料槽（502）之間固定連通有輸入管，所述輸入管的內部設置有閥門。
5.根據權利要求1所述的一種污水加藥攪拌精濾設備，其特征在于，所述罐蓋（2）的內部固定安裝有第一電推桿（10），所述第一電推桿（10）的底部固定安裝有濾板架（11），所述濾板架（11）的側壁固定安裝有封閉塊（111），所述濾板架（11）用于刮除集料刮板（503）上的雜物，所述封閉塊（111）用于封閉集料槽（502）。
發明內容
本發明的目的是為了解決現有技術中濾芯清潔不徹底導致精濾效果不佳的問題，而提出的一種污水加藥攪拌精濾設備。
為了實現上述目的，本發明采用了如下技術方案：
一種污水加藥攪拌精濾設備，包括主罐，所述主罐的側壁設置有轉動門，所述主罐的底部固定連通有底部粗管和底部細管，還包括：
粗濾機構，所述主罐的頂部設置有罐蓋，所述罐蓋的頂部固定連通有四個加液管，四個所述加液管圓周陣列分布在罐蓋的頂部，且其中一個加液管與粗濾機構連通，所述粗濾機構位于罐蓋的底部；
精濾機構，所述精濾機構包括四個處理罐，所述主罐的內部轉動連接有轉動盤，四個所述處理罐固定安裝在轉動盤的頂部，且與四個加液管對應，所述處理罐的內部通過多個固定塊固定安裝有圓柱塊，多個所述固定塊圓周陣列分布在圓柱塊的側壁，所述圓柱塊的底部與處理罐的底部設置有空隙，所述處理罐的底部固定連接有出液管，且出液管與圓柱塊的底部空隙連通，所述出液管與底部粗管對應且連通，所述圓柱塊的側壁轉動連接有濾芯，所述濾芯的側壁設置有排料口，所述圓柱塊的內部設置有驅動機構，所述驅動機構用于驅動濾芯轉動，所述濾芯與固定塊滑動連接；
封閉機構，所述封閉機構位于處理罐的內部，所述封閉機構用于封閉濾芯；
清潔機構，所述清潔機構用于清洗濾芯，所述清潔機構包括清潔噴頭組，所述清潔噴頭組固定安裝在固定塊的靠近濾芯的一側，所述清潔噴頭組用于噴射清潔液和水，所述圓柱塊的頂部固定安裝有集料刮板，所述集料刮板用于刮除濾芯上的雜物。
優選的，所述粗濾機構包括固定安裝在罐蓋底部的加料蓋，所述加料蓋的內部轉動連接有錐形濾網，所述粗濾機構連接的加液管與加料蓋貫穿固定連接，所述錐形濾網的內部固定安裝有分散電機，所述分散電機的轉軸固定連接有錐形震蕩塊，所述錐形震蕩塊位于加液管的管口下方。
優選的，所述罐蓋的內部固定安裝有驅動電機，所述驅動電機的輸出端固定連接有驅動齒輪，所述錐形濾網的外壁固定安裝有第四齒輪，所述驅動齒輪與第四齒輪嚙合。
優選的，所述加料蓋的內壁固定安裝有反沖噴頭組，所述反沖噴頭組的噴頭對應錐形濾網的外壁，所述分散電機的側壁固定安裝有清潔刮板，所述清潔刮板傾斜向下，且與錐形濾網的內壁貼合，所述錐形濾網的底部設置有控制閥。
優選的，所述驅動機構包括固定安裝在圓柱塊內部的攪拌電機，所述攪拌電機的輸出端固定連接有第一齒輪，所述第一齒輪與圓柱塊轉動連接，所述濾芯靠近圓柱塊的一側固定安裝有內齒輪，所述內齒輪與第一齒輪嚙合。
優選的，還包括加藥機構，所述加藥機構包括固定連接在圓柱塊底部的進液管，所述進液管貫穿處理罐的底部，且與處理罐固定連接，所述進液管與底部細管對應且連通，所述圓柱塊的頂部轉動連接有轉動管，所述轉動管與進液管轉動連接，且內部連通，所述轉動管的側壁固定安裝有導流圓臺，所述導流圓臺的側壁設置有添加噴頭組，所述添加噴頭組與轉動管固定連通，所述導流圓臺的側壁固定安裝有攪拌柱，所述轉動管的側壁固定安裝有第二齒輪，所述第二齒輪與第一齒輪嚙合。
優選的，所述封閉機構為多組，多組所述封閉機構圓周陣列分布在濾芯的外壁，且分別位于兩個固定塊之間，所述封閉機構包括固定安裝在處理罐側壁的第二電推桿，所述第二電推桿靠近濾芯的一端固定安裝有封閉板，所述封閉板與固定塊滑動連接，所述封閉板與濾芯滑動連接。
優選的，所述圓柱塊的側壁設置有集料槽，所述集料槽位于集料刮板的下方，且位于固定塊與圓柱塊之間，所述濾芯與集料槽滑動連接。
優選的，所述轉動盤的頂部固定安裝有四個雜質箱，四個所述雜質箱分別位于兩個處理罐之間，四個所述雜質箱分別與四個處理罐對應且連通，所述雜質箱的側壁固定安裝有強力吸塵器，所述強力吸塵器與對應處理罐內部的集料槽之間固定連通有輸入管，所述輸入管的內部設置有閥門。
優選的，所述罐蓋的內部固定安裝有第一電推桿，所述第一電推桿的底部固定安裝有濾板架，所述濾板架的側壁固定安裝有封閉塊，所述濾板架用于刮除集料刮板上的雜物，所述封閉塊用于封閉集料槽。
與現有的技術相比，本發明的優點在于：
本發明通過安裝清潔噴頭組、集料刮板和強力吸塵器等裝置，利用清潔噴頭組對濾芯噴射清潔液，有助于除去濾芯上附著的微生物和細菌，隨后再噴射水對濾芯表面進行沖洗，濾芯不斷轉動，有效去除附著在濾芯外壁上的雜質，從而提高清潔效果，確保噴射的清潔液以及水能夠沖刷到濾芯的死角區域，消除清潔盲點，同時利用集料刮板將濾芯上的雜物刮入集料槽內，利用濾板架從上往下將集料刮板上的雜物推送至集料槽，最后集中抽取集料槽內的雜物，從而使得清潔的效果更佳，清潔效率提高，避免殘留物損壞濾芯，導致下一次的污水過濾效果不佳。
本發明通過安裝錐形濾網、錐形震蕩塊和加料蓋等裝置，錐形震蕩塊震動使得污水向四周飛濺，增加污水與錐形濾網的接觸面積和時間，從而提高過濾效果，同時使污水在錐形濾網上形成均勻分布的流場，避免污水在某一區域過度集中，減少濾網堵塞的可能性，驅動齒輪帶動錐形濾網轉動，轉動的過程中反沖噴頭組間歇性向錐形濾網噴射處理劑，處理劑大大減少污水中的有機化合物、氮、磷元素，從而增強整個設備的精濾效果，同時可以對轉動的錐形濾網進行沖洗，將截留在濾網上的污物和顆粒物沖刷下來，防止濾網堵塞，有助于保持濾網的過濾性能，延長其使用壽命。
本發明通過安裝攪拌電機、導流圓臺和攪拌柱等裝置，攪拌電機啟動后，第一齒輪轉動使得內齒輪和第二齒輪轉動，從而使得濾芯的轉動方向與轉動管的轉動方向相反，相反方向的轉動可以在濾芯的內部產生湍流，增強混凝劑與污水的混合效果，這種湍流作用可以使混凝劑更快地分散到污水中，提高混凝劑與污水中懸浮顆粒的接觸機會，從而促進它們之間的相互作用和凝結，攪拌柱攪拌，進一步促進混凝劑與污水的混合，添加噴頭組跟隨導流圓臺轉動的過程中噴射混凝劑、助凝劑，確�；炷齽⒅齽┮跃鶆虻姆绞絿娚涞轿鬯�，提高了噴射效率，增強了污水處理效果。
（發明人：楊曦;凌益周）
